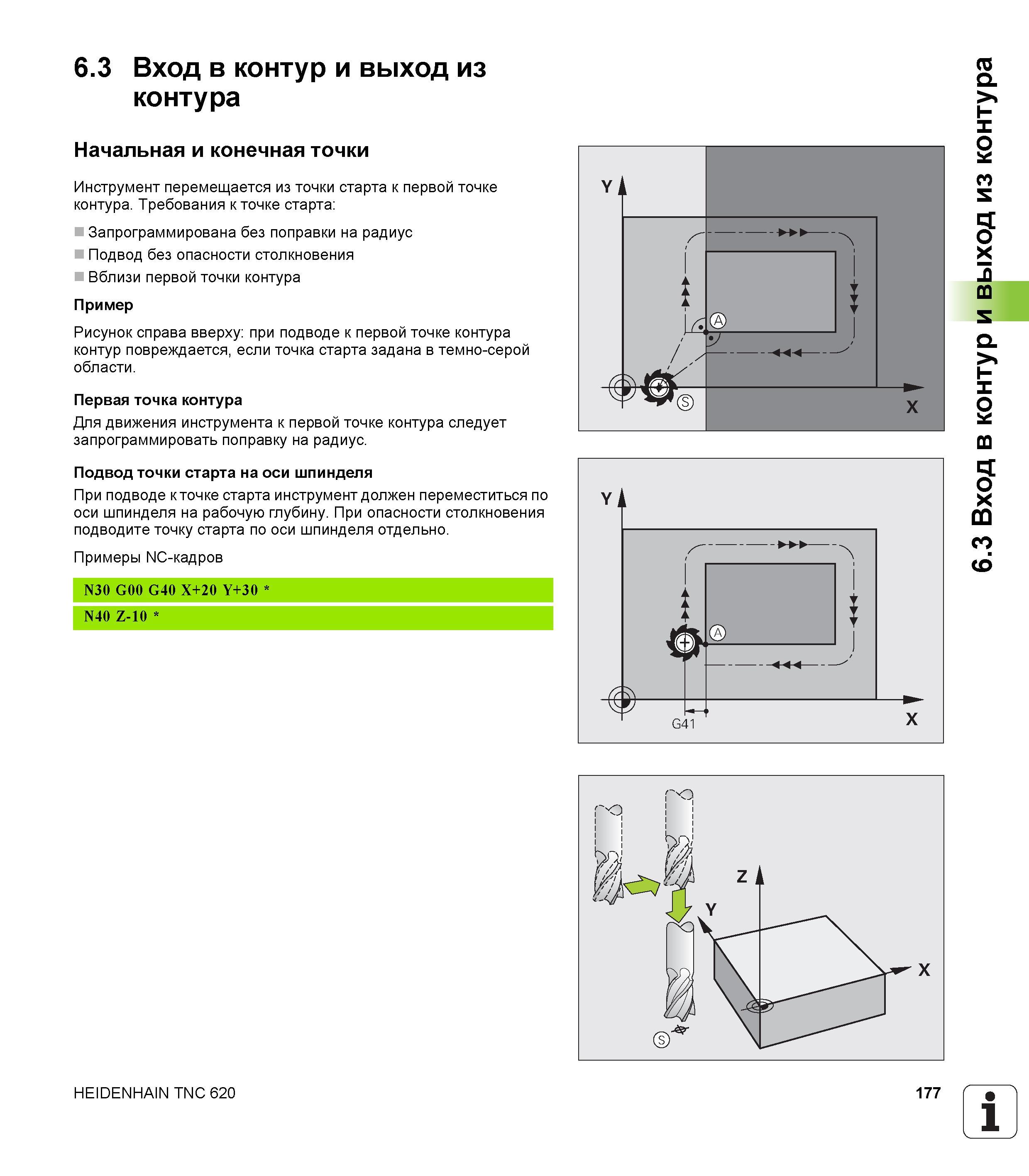

Инструмент перемещается из точки старта к первой точке контура. Требования к точке старта Запрограммирована без поправки на радиус Подвод без опасности столкновения Вблизи первой точки контура Пример Рисунок справа вверху при подводе к первой точке контура контур повреждается если точка старта задана в темно-серой области. Первая точка контура Для движения инструмента к первой точке контура следует запрограммировать поправку на радиус. Подвод точки старта на оси шпинделя При подводе к точке старта инструмент должен переместиться по оси шпинделя на рабочую глубину. При опасности столкновения подводите точку старта по оси шпинделя отдельно. Примеры NC-кадров N30 G00 G40 X+20 Y+30 N40 Z-10 Yj Гг S' U is У - X HEIDENHAIN TNC 620 177 1 ч 6.3 Вход в контур и выход из контура 6.3 Вход в контур и выход из контура Начальная и конечная точки
