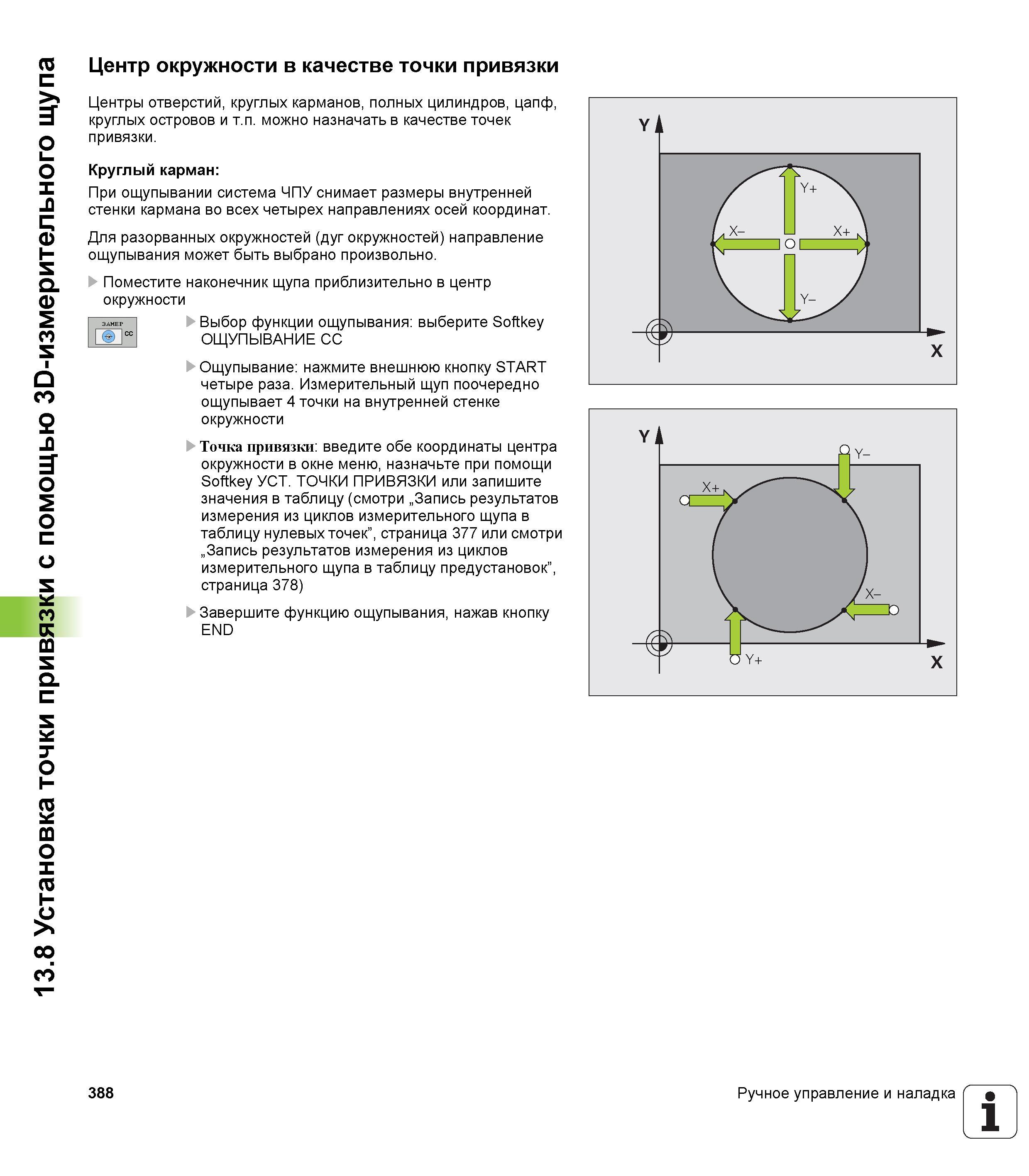

Установка точки привязки с помощью ЗD-измерительного щупа Центр окружности в качестве точки привязки Центры отверстий круглых карманов полных цилиндров цапф круглых островов и т.п. можно назначать в качестве точек привязки. Круглый карман При ощупывании система ЧПУ снимает размеры внутренней стенки кармана во всех четырех направлениях осей координат. Для разорванных окружностей (дуг окружностей) направление ощупывания может быть выбрано произвольно. Поместите наконечник щупа приблизительно в центр окружности ЕР Выбор функции ощупывания выберите Softkey О сс ОЩУПЫВАНИЕ СС Ощупывание нажмите внешнюю кнопку START четыре раза. Измерительный щуп поочередно ощупывает 4 точки на внутренней стенке окружности Точка привязки введите обе координаты центра окружности в окне меню назначьте при помощи Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите значения в таблицу (смотри Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек страница 377 или смотри Запись результатов измерения из циклов измерительного щупа в таблицу предустановок страница 378) Завершите функцию ощупывания нажав кнопку END 388 Ручное управление и наладка 1
