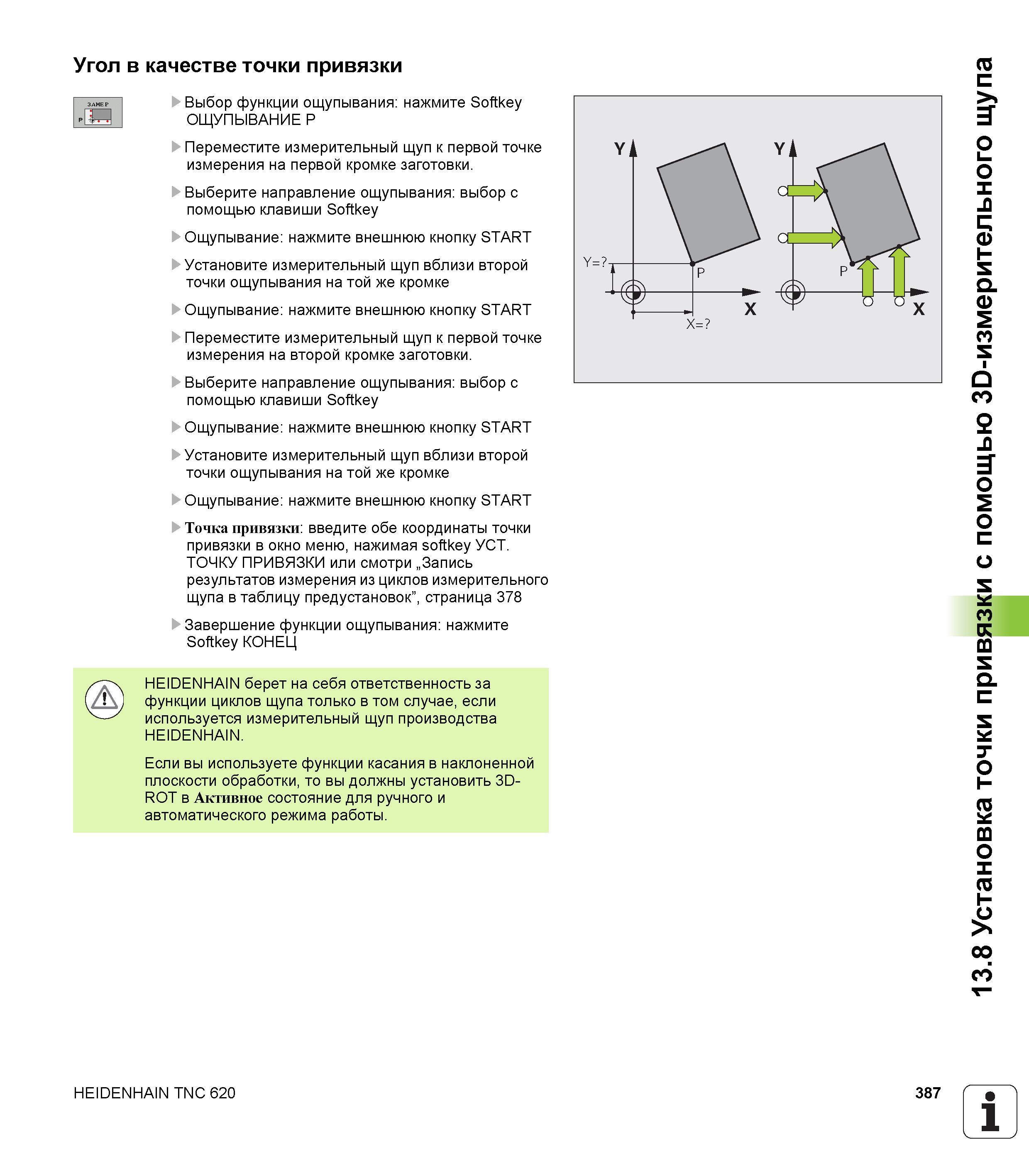

Угол в качестве точки привязки Выбор функции ощупывания нажмите Softkey ОЩУПЫВАНИЕ P Переместите измерительный щуп к первой точке измерения

Угол в качестве точки привязки Выбор функции ощупывания нажмите Softkey ОЩУПЫВАНИЕ P Переместите измерительный щуп к первой точке измерения на первой кромке заготовки. Выберите направление ощупывания выбор с помощью клавиши Softkey Ощупывание нажмите внешнюю кнопку START Установите измерительный щуп вблизи второй точки ощупывания на той же кромке U Ощупывание нажмите внешнюю кнопку START U Переместите измерительный щуп к первой точке измерения на второй кромке заготовки. U Выберите направление ощупывания выбор с помощью клавиши Softkey U Ощупывание нажмите внешнюю кнопку START U Установите измерительный щуп вблизи второй точки ощупывания на той же кромке U Ощупывание нажмите внешнюю кнопку START Точка привязки введите обе координаты точки привязки в окно меню нажимая softkey УСТ. ТОЧКУ ПРИВЯЗКИ или смотри Запись результатов измерения из циклов измерительного щупа в таблицу предустановок страница 378 Завершение функции ощупывания нажмите Softkey КОНЕЦ HEIDENHAIN берет на себя ответственность за функции циклов щупа только в том случае если используется измерительный щуп производства HEIDENHAIN. Если вы используете функции касания в наклоненной плоскости обработки то вы должны установить 3D-ROT в Активное состояние для ручного и автоматического режима работы. HEIDENHAIN TNC 620 387 1 13.8 Установка точки привязки с помощью 3Р-измерительного щупа
