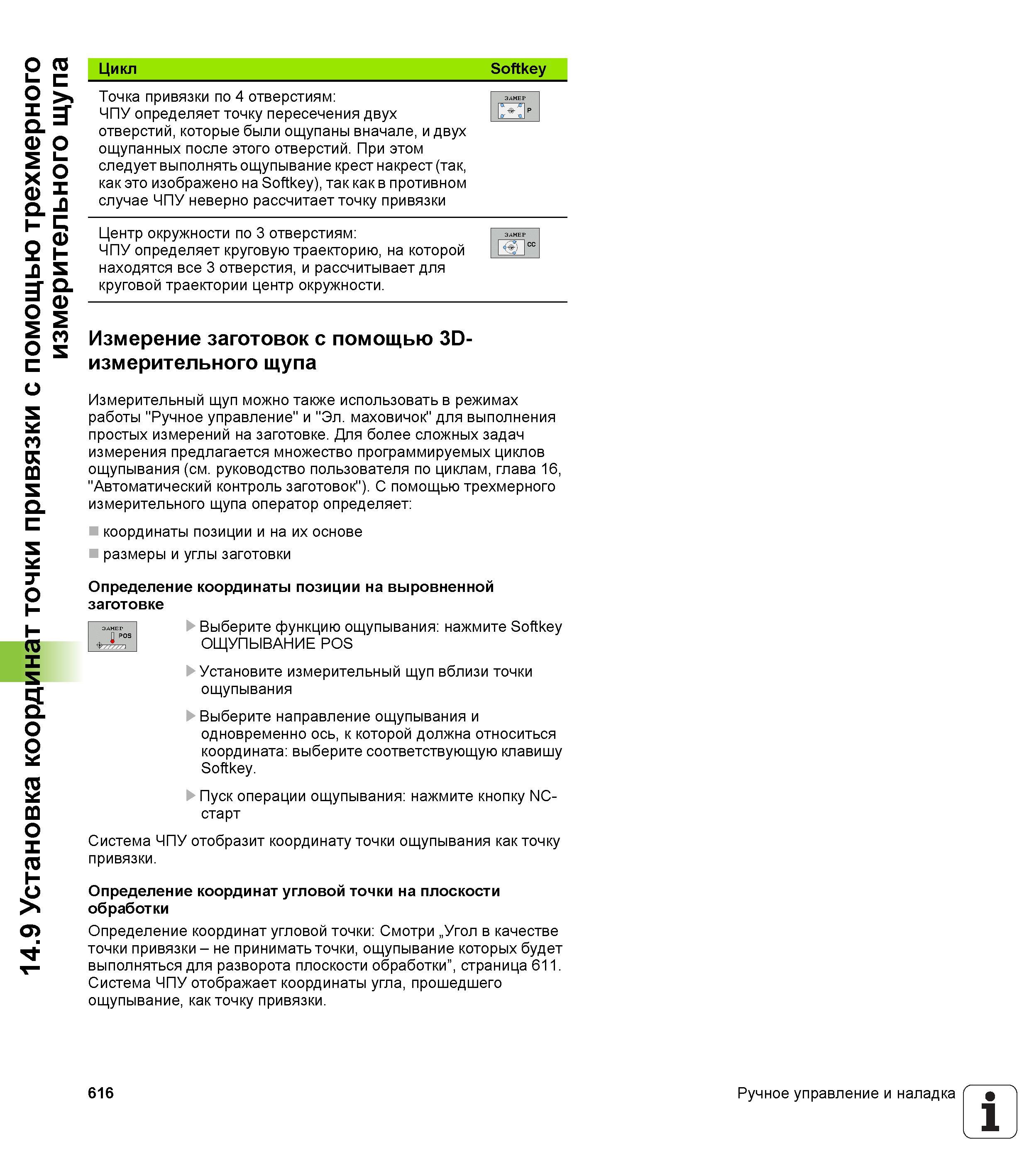

Установка координат точки привязки с помощью трехмерного измерительного щупа Цикл Softkey Точка привязки по 4 отверстиям: ЧПУ определяет точ

Установка координат точки привязки с помощью трехмерного измерительного щупа Цикл Softkey Точка привязки по 4 отверстиям: ЧПУ определяет точку пересечения двух отверстий, которые были ощупаны вначале, и двух ощупанных после этого отверстий. При этом следует выполнять ощупывание крест накрест (так, как это изображено на Softkey), так как в противном случае ЧПУ неверно рассчитает точку привязки Центр окружности по 3 отверстиям: ЧПУ определяет круговую траекторию, на которой находятся все 3 отверстия, и рассчитывает для круговой траектории центр окружности. Измерение заготовок с помощью 3D-измерительного щупа Измерительный щуп можно также использовать в режимах работы "Ручное управление" и "Эл. маховичок" для выполнения простых измерений на заготовке. Для более сложных задач измерения предлагается множество программируемых циклов ощупывания (см. руководство пользователя по циклам, глава 16, "Автоматический контроль заготовок"). С помощью трехмерного измерительного щупа оператор определяет: координаты позиции и на их основе размеры и углы заготовки Определение координаты позиции на выровненной заготовке Выберите функцию ощупывания: нажмите Softkey ОЩУПЫВАНИЕ POS Установите измерительный щуп вблизи точки ощупывания Выберите направление ощупывания и одновременно ось, к которой должна относиться координата: выберите соответствующую клавишу Softkey. Пуск операции ощупывания: нажмите кнопку NC-старт Система ЧПУ отобразит координату точки ощупывания как точку привязки. Определение координат угловой точки на плоскости обработки Определение координат угловой точки: Смотри „Угол в качестве точки привязки - не принимать точки, ощупывание которых будет выполняться для разворота плоскости обработки”, страница 611. Система ЧПУ отображает координаты угла, прошедшего ощупывание, как точку привязки. 616 Ручное управление и наладка 1
