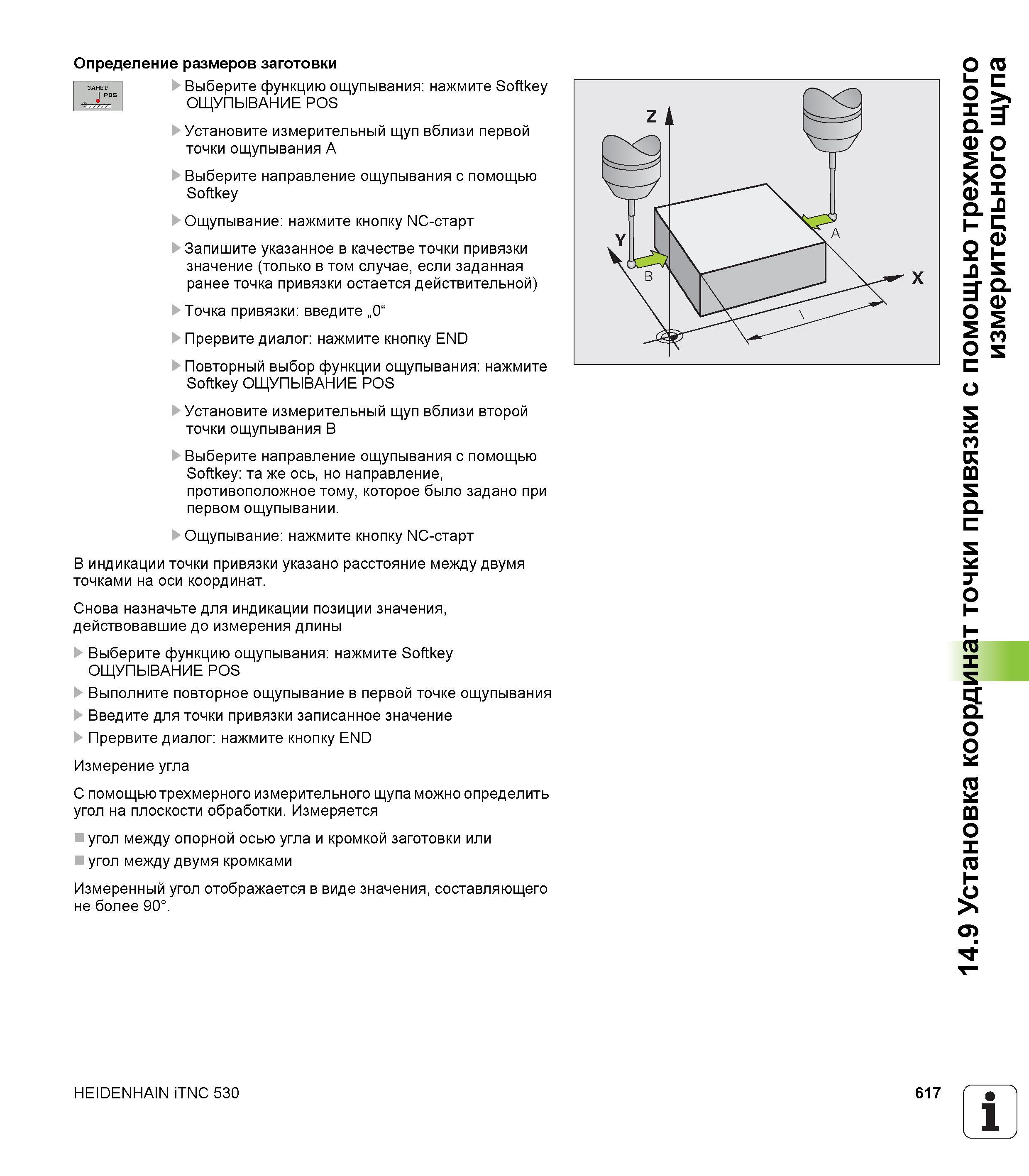

Определение размеров заготовки Выберите функцию ощупывания: нажмите Softkey ОЩУПЫВАНИЕ POS Установите измерительный щуп вблизи первой точки

Определение размеров заготовки Выберите функцию ощупывания: нажмите Softkey ОЩУПЫВАНИЕ POS Установите измерительный щуп вблизи первой точки ощупывания A Выберите направление ощупывания с помощью Softkey Ощупывание: нажмите кнопку NC-старт Запишите указанное в качестве точки привязки значение (только в том случае, если заданная ранее точка привязки остается действительной) Точка привязки: введите „0“ Прервите диалог: нажмите кнопку END Повторный выбор функции ощупывания: нажмите Softkey ОЩУПЫВАНИЕ POS Установите измерительный щуп вблизи второй точки ощупывания B Выберите направление ощупывания с помощью Softkey: та же ось, но направление, противоположное тому, которое было задано при первом ощупывании. Ощупывание: нажмите кнопку NC-старт В индикации точки привязки указано расстояние между двумя точками на оси координат. Снова назначьте для индикации позиции значения, действовавшие до измерения длины U Выберите функцию ощупывания: нажмите Softkey ОЩУПЫВАНИЕ POS U Выполните повторное ощупывание в первой точке ощупывания U Введите для точки привязки записанное значение U Прервите диалог: нажмите кнопку END Измерение угла С помощью трехмерного измерительного щупа можно определить угол на плоскости обработки. Измеряется угол между опорной осью угла и кромкой заготовки или угол между двумя кромками Измеренный угол отображается в виде значения, составляющего не более 90°. HEIDENHAIN iTNC 530 617 1 14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа
