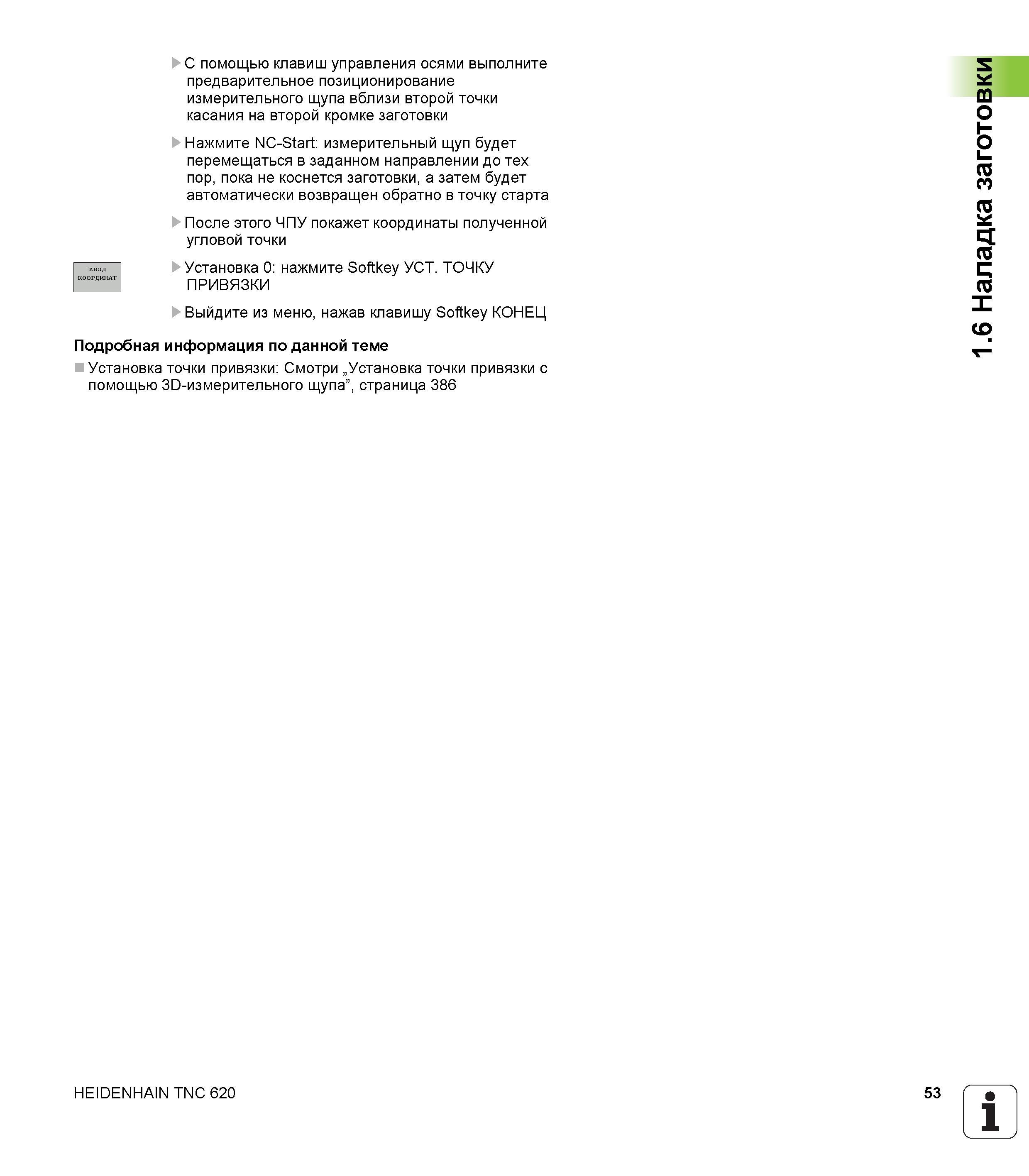

53 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.53 |
|||||
С помощью клавиш управления осями выполните предварительное позиционирование измерительного щупа вблизи второй точки касания на второй кромкС помощью клавиш управления осями выполните предварительное позиционирование измерительного щупа вблизи второй точки касания на второй кромке заготовки Нажмите NC-Start измерительный щуп будет перемещаться в заданном направлении до тех пор пока не коснется заготовки а затем будет автоматически возвращен обратно в точку старта После этого ЧПУ покажет координаты полученной угловой точки Установка 0 нажмите Softkey УСТ. ТОЧКУ КООРДИНАТ . ПРИВЯЗКИ Выйдите из меню нажав клавишу Softkey КОНЕЦ Подробная информация по данной теме Установка точки привязки Смотри Установка точки привязки с помощью 3D-измерительного щупа страница 386 HEIDENHAIN TNC 620 53 1.6 Наладка заготовки |
|||||
