Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.) |
|||||
|

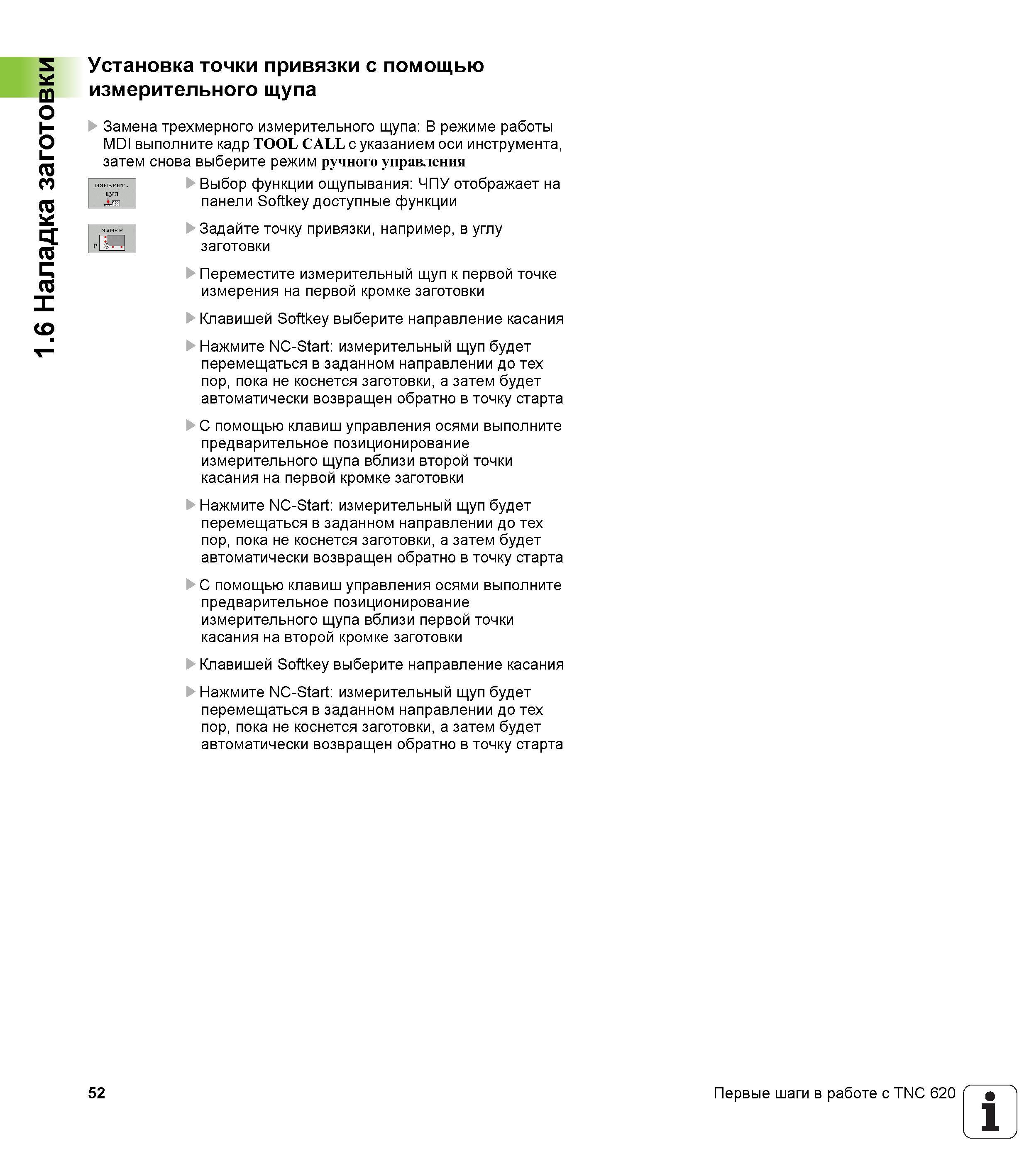

52 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.52 |
|||||
Переместите измерительный щуп к первой точке измерения на первой кромке заготовки Клавишей Softkey выберите направление касания Нажмите NC-SПереместите измерительный щуп к первой точке измерения на первой кромке заготовки Клавишей Softkey выберите направление касания Нажмите NC-Start измерительный щуп будет перемещаться в заданном направлении до тех пор пока не коснется заготовки а затем будет автоматически возвращен обратно в точку старта С помощью клавиш управления осями выполните предварительное позиционирование измерительного щупа вблизи второй точки касания на первой кромке заготовки Нажмите NC-Start измерительный щуп будет перемещаться в заданном направлении до тех пор пока не коснется заготовки а затем будет автоматически возвращен обратно в точку старта С помощью клавиш управления осями выполните предварительное позиционирование измерительного щупа вблизи первой точки касания на второй кромке заготовки Клавишей Softkey выберите направление касания Нажмите NC-Start измерительный щуп будет перемещаться в заданном направлении до тех пор пока не коснется заготовки а затем будет автоматически возвращен обратно в точку старта 52 Первые шаги в работе с TNC 620 1.6 Наладка заготовки Установка точки привязки с помощью измерительного щупа Замена трехмерного измерительного щупа В режиме работы MDI выполните кадр TOOL CALL с указанием оси инструмента затем снова выберите режим ручного управления I Выбор функции ощупывания ЧПУ отображает на S панели Softkey доступные функции I Задайте точку привязки например в углу заготовки |
|||||
