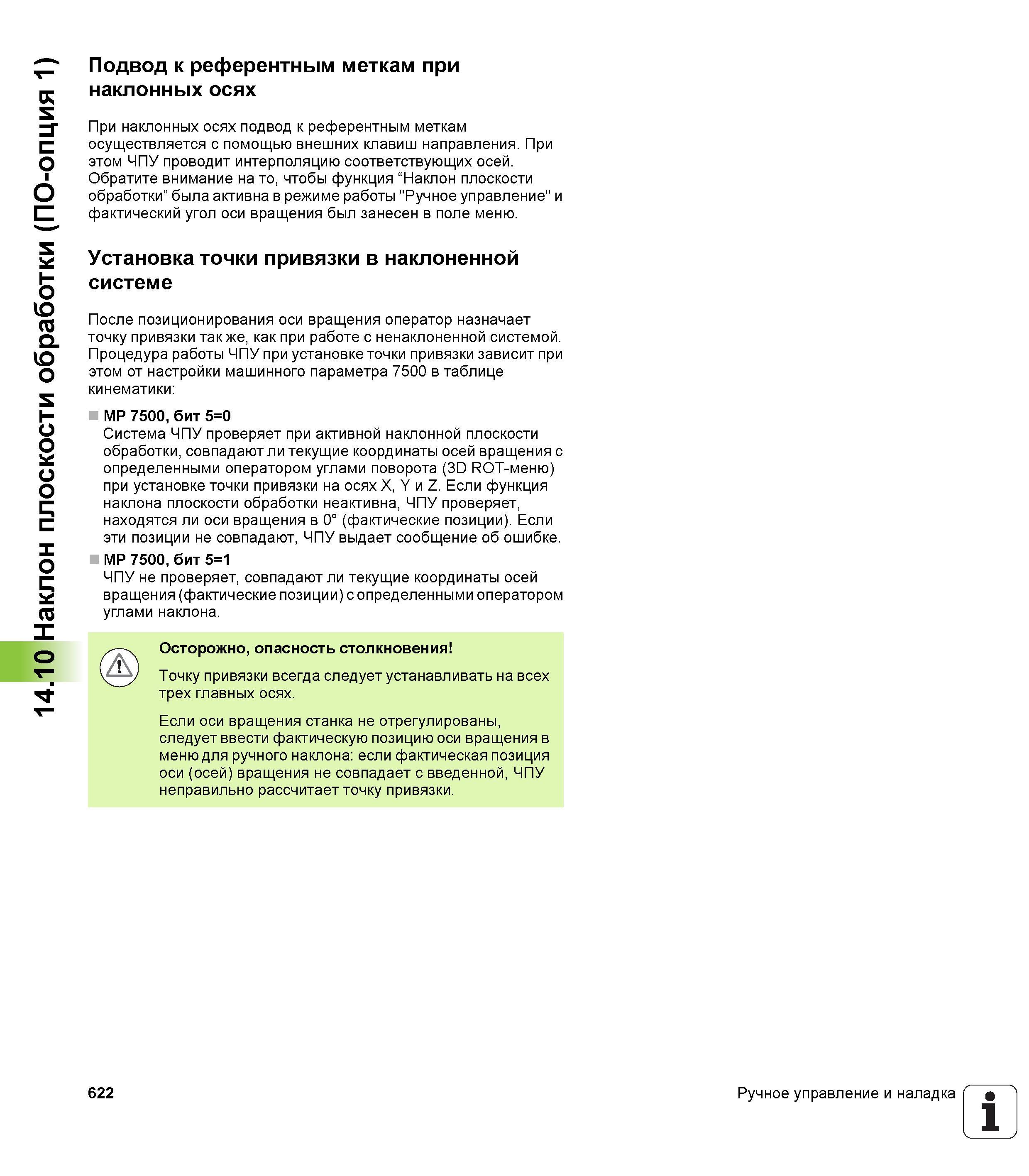

Подвод к референтным меткам при наклонных осях При наклонных осях подвод к референтным меткам осуществляется с помощью внешних клавиш направления. При этом ЧПУ проводит интерполяцию соответствующих осей. Обратите внимание на то, чтобы функция “Наклон плоскости обработки” была активна в режиме работы "Ручное управление" и фактический угол оси вращения был занесен в поле меню. Установка точки привязки в наклоненной системе После позиционирования оси вращения оператор назначает точку привязки так же, как при работе с ненаклоненной системой. Процедура работы ЧПУ при установке точки привязки зависит при этом от настройки машинного параметра 7500 в таблице кинематики: MP 7500, бит 5=0 Система ЧПУ проверяет при активной наклонной плоскости обработки, совпадают ли текущие координаты осей вращения с определенными оператором углами поворота (3D ROT-меню) при установке точки привязки на осях X, Y и Z. Если функция наклона плоскости обработки неактивна, ЧПУ проверяет, находятся ли оси вращения в 0° (фактические позиции). Если эти позиции не совпадают, ЧПУ выдает сообщение об ошибке. MP 7500, бит 5=1 ЧПУ не проверяет, совпадают ли текущие координаты осей вращения (фактические позиции) с определенными оператором углами наклона. Осторожно, опасность столкновения Точку привязки всегда следует устанавливать на всех трех главных осях. Если оси вращения станка не отрегулированы, следует ввести фактическую позицию оси вращения в меню для ручного наклона: если фактическая позиция оси (осей) вращения не совпадает с введенной, ЧПУ неправильно рассчитает точку привязки. 622 Ручное управление и наладка 1 14.10 Наклон плоскости обработки (ПО-опция 1)
