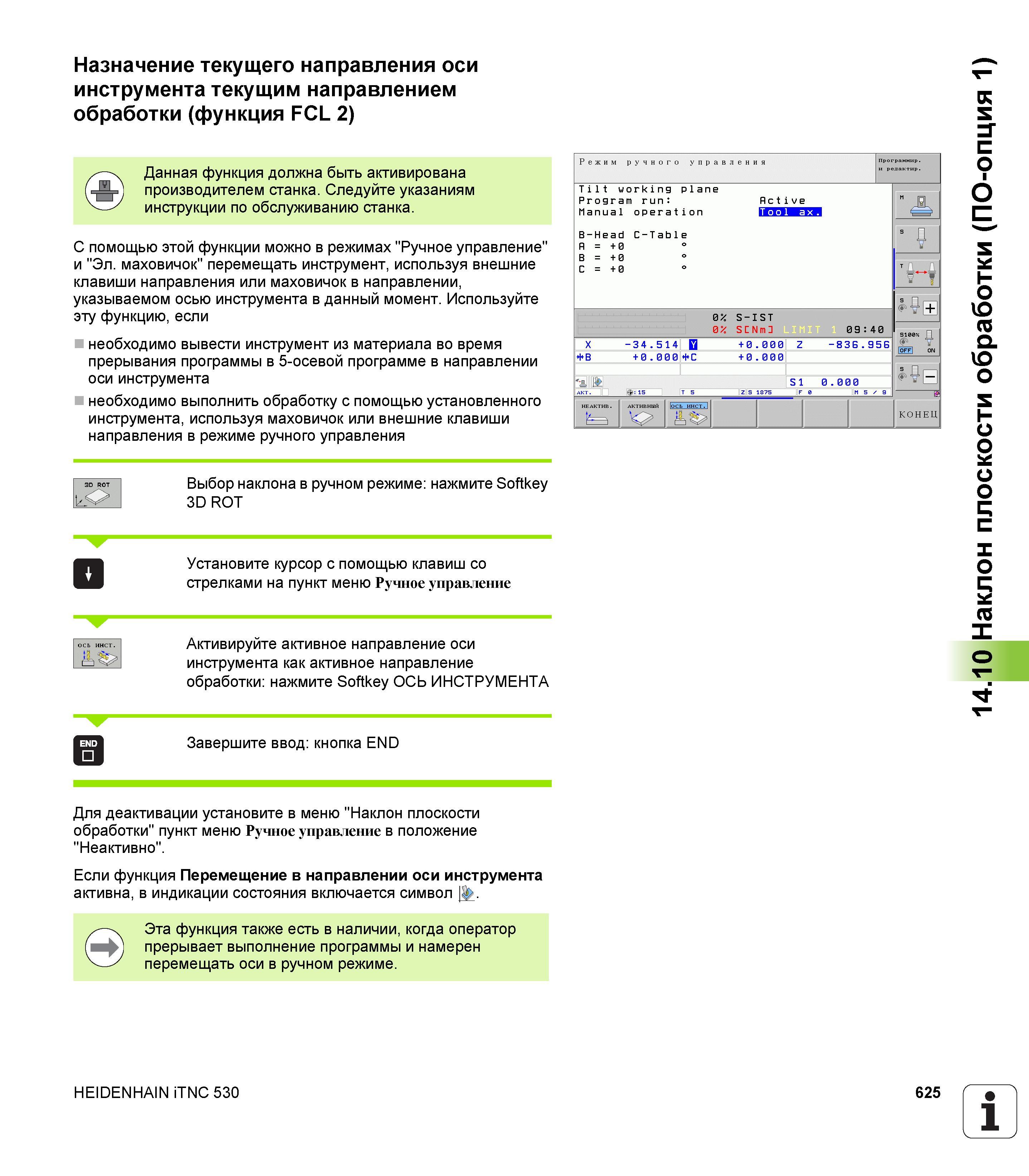

Назначение текущего направления оси инструмента текущим направлением обработки (функция FCL 2) Данная функция должна быть активирована производителем станка. Следуйте указаниям инструкции по обслуживанию станка. С помощью этой функции можно в режимах "Ручное управление" и "Эл. маховичок" перемещать инструмент, используя внешние клавиши направления или маховичок в направлении, указываемом осью инструмента в данный момент. Используйте эту функцию, если необходимо вывести инструмент из материала во время прерывания программы в 5-осевой программе в направлении оси инструмента необходимо выполнить обработку с помощью установленного инструмента, используя маховичок или внешние клавиши направления в режиме ручного управления Режим РУЧНОГО управления Программир. Tilt working plane Program run: Active Manual nDpratinn ЛШ В-Head C-Table = +0 ° В = +0 ° С = +0 ° " S Д в г Я ЕЕ 1 ' 1 0 °/o S-IST 0% S N m 09:40 X -34 .5 14 +0.000 Z - 8 3 . 9 5 ФВ + 0 . 000 ФС + 0 . 000 If в '£ ± S1 0 . 000 АКТ. ф:15 T 5 Z S 1875 F 0 M 5 9 щ HEАКТИВ. АКТИВНЫЙ loCb ИНСТ.1 В 11И 1 КОНЕЦ к,<> Выбор наклона в ручном режиме: нажмите Softkey 3D ROT Установите курсор с помощью клавиш со стрелками на пункт меню Ручное управление Активируйте активное направление оси инструмента как активное направление обработки: нажмите Softkey ОСЬ ИНСТРУМЕНТА Завершите ввод: кнопка END Для деактивации установите в меню "Наклон плоскости обработки" пункт меню Ручное управление в положение "Неактивно". Если функция Перемещение в направлении оси инструмента активна, в индикации состояния включается символ Эта функция также есть в наличии, когда оператор прерывает выполнение программы и намерен перемещать оси в ручном режиме. HEIDENHAIN iTNC 530 625 1 14.10 Наклон плоскости обработки (ПО-опция 1)
