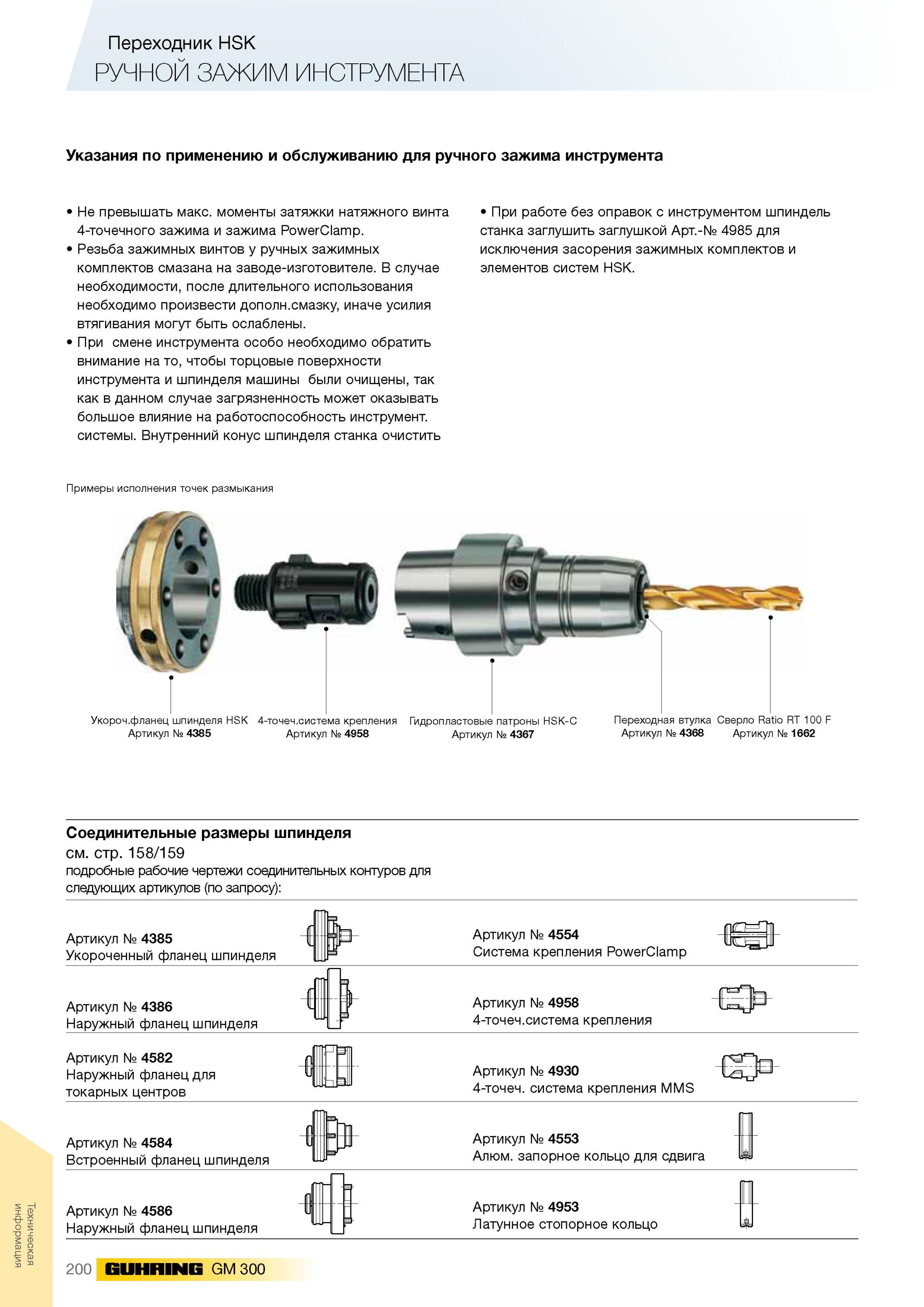

Указания по применению и обслуживанию для ручного зажима инструмента Не превышать максимальные моменты затяжки натяжного винта 4-точечного зажима и зажима PowerClamp Резьба зажимных винтов у ручных зажимных комплектов смазана на заводе-изготовителе. В случае необходимости, после длительного использования необходимо произвести дополн.смазку, иначе усилия втягивания могут быть ослаблены. При смене инструмента особо необходимо обратить внимание на то, чтобы торцовые поверхности инструмента и шпинделя машины были очищены, так как в данном случае загрязненность может оказывать большое влияние на работоспособность инструмент. системы. Внутренний конус шпинделя станка очистить При работе без оправок с инструментом шпиндель станка заглушить заглушкой Арт.-№ 4985 для исключения засорения зажимных комплектов и элементов систем HSK. Примеры исполнения точек размыкания Укороч.фланец шпинделя HSK Артикул № 4385 4-точеч.система крепления Артикул № 4958 Гидропластовые патроны HSK-C Артикул № 4367 Переходная втулка Сверло Ratio RT 100 F Артикул № 4368 Артикул № 1662 Соединительные размеры шпинделя см. стр. 158/159 подробные рабочие чертежи соединительных контуров для следующих артикулов (по запросу) Артикул № 4385 Укороченный фланец шпинделя Артикул № 4554 Система крепления PowerClamp Артикул № 4386 Наружный фланец шпинделя -f Артикул № 4958 4-точеч.система крепления Артикул № 4582 Наружный фланец для токарных центров -6 Артикул № 4930 4-точеч. система крепления MMS Артикул № 4584 Встроенный фланец шпинделя I ж jtr Артикул № 4553 Алюм. запорное кольцо для сдвига Артикул № 4586 Наружный фланец шпинделя Артикул № 4953 Латунное стопорное кольцо 200 GM 300 Техническая информация Инструментальные оправки Guhring Техническая справочная информация Переходник HSK РУЧНОЙ ЗАЖИМ ИНСТРУМЕНТА
