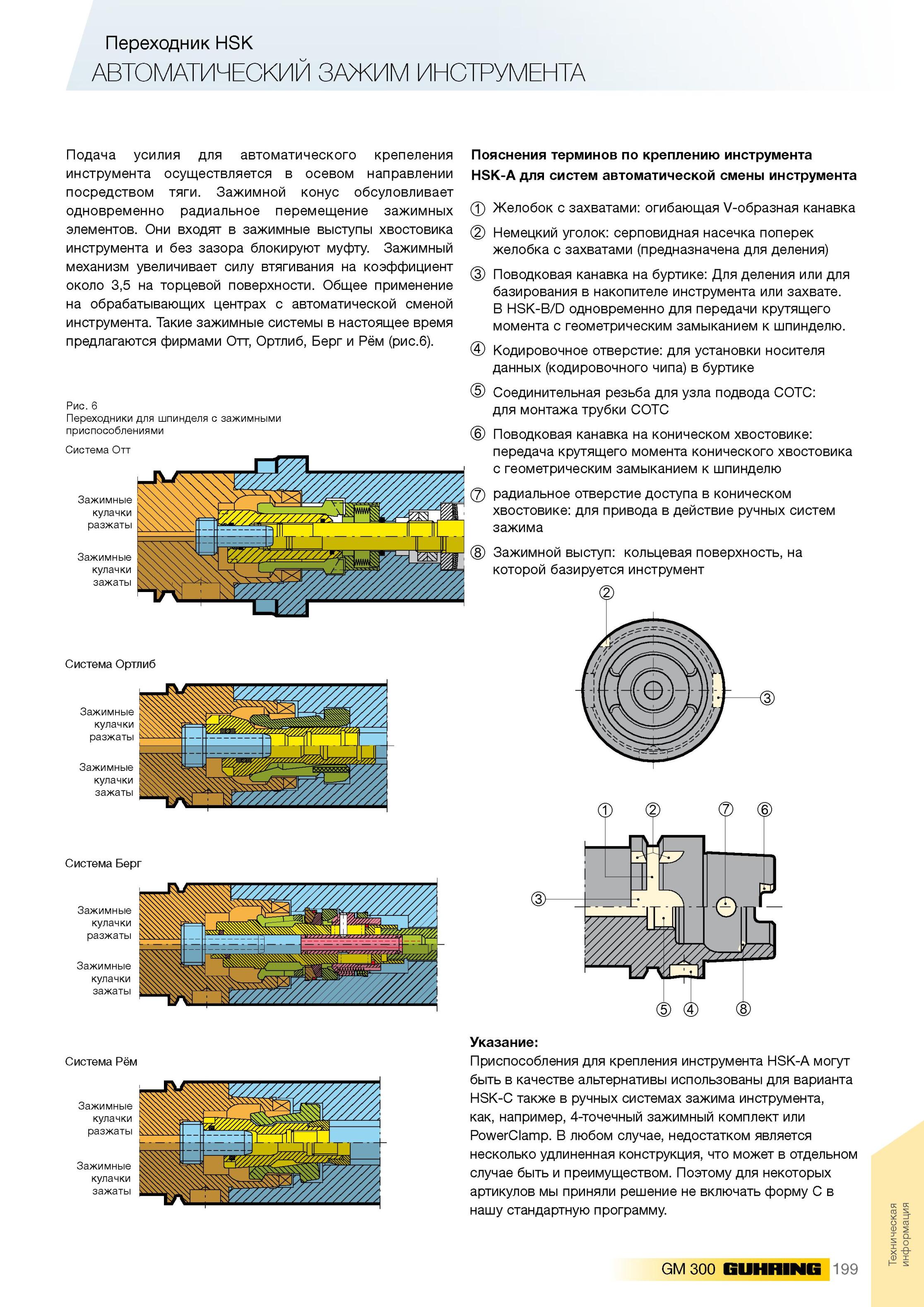

Подача усилия для автоматического крепления инструмента осуществляется в осевом направлении посредством тяги Зажимной конус обсуловливает одновременно радиальное перемещение зажимных элементов. Они входят в зажимные выступы хвостовика инструмента и без зазора блокируют муфту. Зажимный механизм увеличивает силу втягивания на коэффициент около 3,5 на торцевой поверхности. Общее применение на обрабатывающих центрах с автоматической сменой инструмента. Такие зажимные системы в настоящее время предлагаются фирмами Отт, Ортлиб, Берг и Рём (рис.6). Рис. 6 Переходники для шпинделя с зажимными приспособлениями Система Отт Зажимные ? кулачки -разжаты Зажимные ,N кулачки к зажаты Пояснения терминов по креплению инструмента HSK-A для систем автоматической смены инструмента ф Желобок с захватами огибающая V-образная канавка ф Немецкий уголок серповидная насечка поперек желобка с захватами (предназначена для деления) Поводковая канавка на буртике Для деления или для базирования в накопителе инструмента или захвате. В HSK-B/D одновременно для передачи крутящего момента с геометрическим замыканием к шпинделю. ф Кодировочное отверстие для установки носителя данных (кодировочного чипа) в буртике Соединительная резьба для узла подвода СОТС для монтажа трубки СОТС Поводковая канавка на коническом хвостовике передача крутящего момента конического хвостовика с геометрическим замыканием к шпинделю ф радиальное отверстие доступа в коническом хвостовике для привода в действие ручных систем зажима ® Зажимной выступ кольцевая поверхность, на которой базируется инструмент Система Ортлиб Зажимные кулачки разжаты ь Зажимные кулачки зажаты ? Система Берг ф Зажимные кулачки разжаты Зажимные кулачки зажаты Система Рём Зажимные кулачки разжаты Зажимные кулачки зажаты Указание Приспособления для крепления инструмента HSK-A могут быть в качестве альтернативы использованы для варианта HSK-С также в ручных системах зажима инструмента, как, например, 4-точечный зажимный комплект или PowerClamp. В любом случае, недостатком является несколько удлиненная конструкция, что может в отдельном случае быть и преимуществом. Поэтому для некоторых артикулов мы приняли решение не включать форму С в нашу стандартную программу. GM 300 199 Техническая информация Инструментальные оправки Guhring Техническая справочная информация Переходник HSK АВТОМАТИЧЕСКИЙ ЗАЖИМ ИНСТРУМЕНТА
