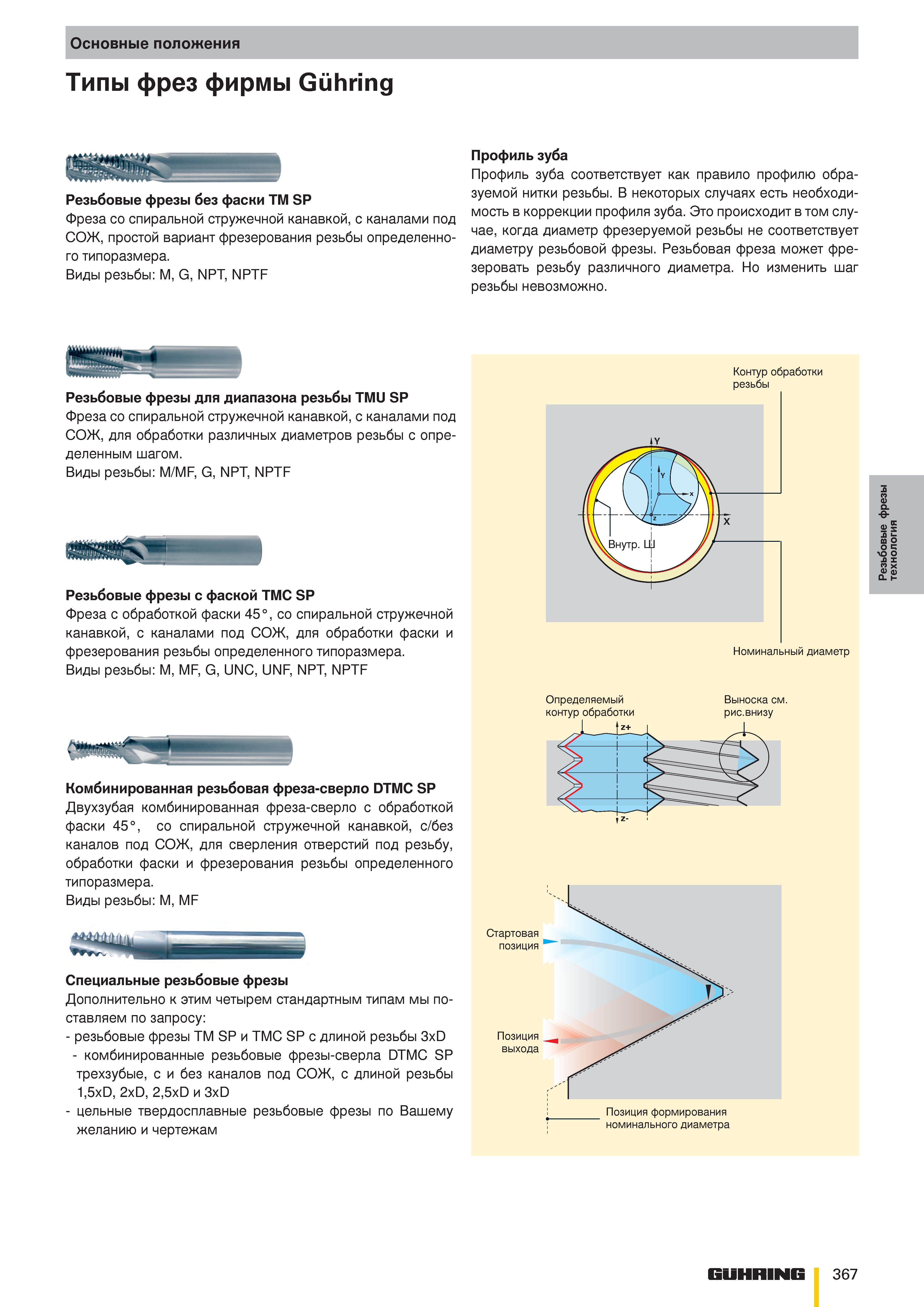

367 Каталог GUHRING 2010 Резьбовой инструмент Метчики Плашки Фрезы Оснастка Стр.367

Каталог GUHRING 2010 Металлорежущий резьбовой инструмент Стр. 367 0367 Lab2u

Основные положения Типы фрез фирмы Guhring Резьбовые фрезы без фаски TM SP Фреза со спиральной стружечной канавкой, с каналами под СОЖ, простой вариант фрезерования резьбы определенного типоразмера. Виды резьбы: M, G, NPT, NPTF Резьбовые фрезы для диапазона резьбы TMU SP Фреза со спиральной стружечной канавкой, с каналами под СОЖ, для обработки различных диаметров резьбы с определенным шагом. Виды резьбы: M/MF, G, NPT, NPTF Резьбовые фрезы с фаской TMC SP Фреза с обработкой фаски 45°, со спиральной стружечной канавкой, с каналами под СОЖ, для обработки фаски и фрезерования резьбы определенного типоразмера. Виды резьбы: M, MF, G, UNC, UNF, NPT, NPTF Комбинированная резьбовая фреза-сверло DTMC SP Двухзубая комбинированная фреза-сверло с обработкой фаски 45°, со спиральной стружечной канавкой, с/без каналов под СОЖ, для сверления отверстий под резьбу, обработки фаски и фрезерования резьбы определенного типоразмера. Виды резьбы: M, MF Специальные резьбовые фрезы Дополнительно к этим четырем стандартным типам мы поставляем по запросу: - резьбовые фрезы TM SP и TMC SP с длиной резьбы 3xD - комбинированные резьбовые фрезы-сверла DTMC SP трехзубые, с и без каналов под СОЖ, с длиной резьбы 1,5xD, 2xD, 2,5xD и 3xD - цельные твердосплавные резьбовые фрезы по Вашему желанию и чертежам Профиль зуба Профиль зуба соответствует как правило профилю образуемой нитки резьбы. В некоторых случаях есть необходимость в коррекции профиля зуба. Это происходит в том случае, когда диаметр фрезеруемой резьбы не соответствует диаметру резьбовой фрезы. Резьбовая фреза может фрезеровать резьбу различного диаметра. Но изменить шаг резьбы невозможно. Контур обработки резьбы Номинальный диаметр Определяемый Выноска см. контур обработки рис.внизу Позиция формирования номинального диаметра GUHRING 367 Резьбовые фрезы технология
