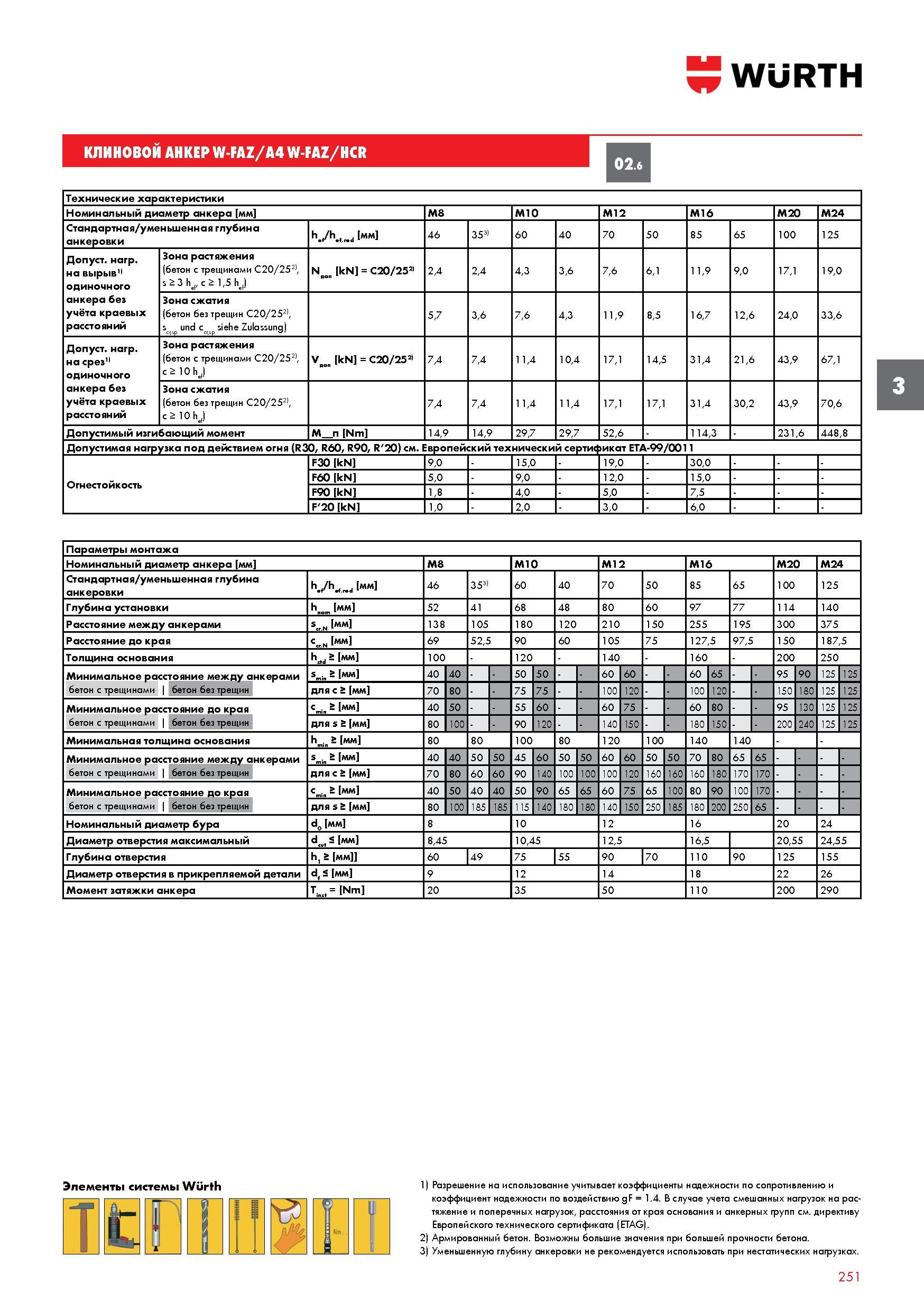

КЛИНОВОЙ АНКЕР WURTH W-FAZ/A4 W-FAZ/HCR 02 6 Технические характеристики Номинальный диаметр анкера мм M8 M10 M12 M16 M20 M24 Стандартная/уме

КЛИНОВОЙ АНКЕР WURTH W-FAZ/A4 W-FAZ/HCR 02.6 Технические характеристики Номинальный диаметр анкера мм M8 M10 M12 M16 M20 M24 Стандартная/уменьшенная глубина анкеровки h.f/h.f red мм 46 353) 60 40 70 50 85 65 100 125 Допуст. нагр. на вырыв11 одиночного анкера без учёта краевых расстояний Зона растяжения (бетон с трещинами C20/252), s 2 3 hef, c 2 1,5 he)) Nnen kN = C20/252) 2,4 2,4 4,3 3,6 7,6 6,1 11,9 9,0 17,1 19,0 Зона сжатия (бетон без трещин C20/252), scsp und ccsp siehe Zulassung) 5,7 3,6 7,6 4,3 11,9 8,5 16,7 12,6 24,0 33,6 Допуст. нагр. на срез11 одиночного анкера без учёта краевых расстояний Зона растяжения (бетон с трещинами C20/252), c 2 10 hJ Vnen kN = C20/252) 7,4 7,4 11,4 10,4 17,1 14,5 31,4 21,6 43,9 67,1 Зона сжатия (бетон без трещин C20/252), c 2 10 hJ 7,4 7,4 11,4 11,4 17,1 17,1 31,4 30,2 43,9 70,6 Допустимый изгибающий момент М п Nm 14,9 14,9 29,7 29,7 52,6 114,3 231,6 448,8 Допустимая нагрузка под действием огня (R30, R60, R90, R'20) см. Европейский технический серти< 8 8 i= s ик Огнестойкость F30 kN 9,0 15,0 19,0 30,0 F60 kN 5,0 9,0 12,0 15,0 F90 kN 1,8 4,0 5,0 7,5 F'20 kN 1,0 2,0 3,0 6,0 3 Параметры монтажа Номинальный диаметр анкера мм M8 M10 M12 M16 M20 M24 Стандартная/уменьшенная глубина анкеровки h.f/h., „d мм 46 353) 60 40 70 50 85 65 100 125 Глубина установки hnom мм 52 41 68 48 80 60 97 77 114 140 Расстояние между анкерами s мм 138 105 180 120 210 150 255 195 300 375 Расстояние до края с г n мм 69 52,5 90 60 105 75 127,5 97,5 150 187,5 Толщина основания hsfd S мм 100 120 140 160 200 250 Минимальное расстояние между анкерами Smin - мм 40 40 50 50 60 60 60 65 95 90 125 125 бетон с трещинами бетон без трещин для с - мм 70 80 75 75 100 120 100 120 150 180 125 125 Минимальное расстояние до края Cmin - мм 40 50 55 60 60 75 60 80 95 130 125 125 бетон с трещинами бетон без трещин для S - мм 80 100 90 120 140 150 180 150 200 240 125 125 Минимальная толщина основания hmin - мм 80 80 100 80 120 100 140 140 Минимальное расстояние между анкерами Smin - мм 40 40 50 50 45 60 50 50 60 60 50 50 70 80 65 65 бетон с трещинами бетон без трещин для с - мм 70 80 60 60 90 140 100 100 100 120 160 160 160 180 170 170 Минимальное расстояние до края Cmin - мм 40 50 40 40 50 90 65 65 60 75 65 100 80 90 100 170 бетон с трещинами бетон без трещин для S - мм 80 100 185 185 115 140 180 180 140 150 250 185 180 200 250 65 Номинальный диаметр бура d0 мм 8 10 12 16 20 24 Диаметр отверстия максимальный dcu< S мм 8,45 10,45 12,5 16,5 20,55 24,55 Глубина отверстия h, - мм 60 149 75 155 90 170 110 90 125 155 Диаметр отверстия в прикрепляемой детали df S мм 9 12 14 18 22 26 Момент затяжки анкера Tinst = Nm 20 35 50 110 200 290 Элементы системы Wurth т 1) Разрешение на использование учитывает коэффициенты надежности по сопротивлению и коэффициент надежности по воздействию gF = 1.4. В случае учета смешанных нагрузок на растяжение и поперечных нагрузок, расстояния от края основания и анкерных групп см. директиву Европейского технического сертификата (ETAG). 2) Армированный бетон. Возможны большие значения при большей прочности бетона. 3) Уменьшенную глубину анкеровки не рекомендуется использовать при нестатических нагрузках. 251
