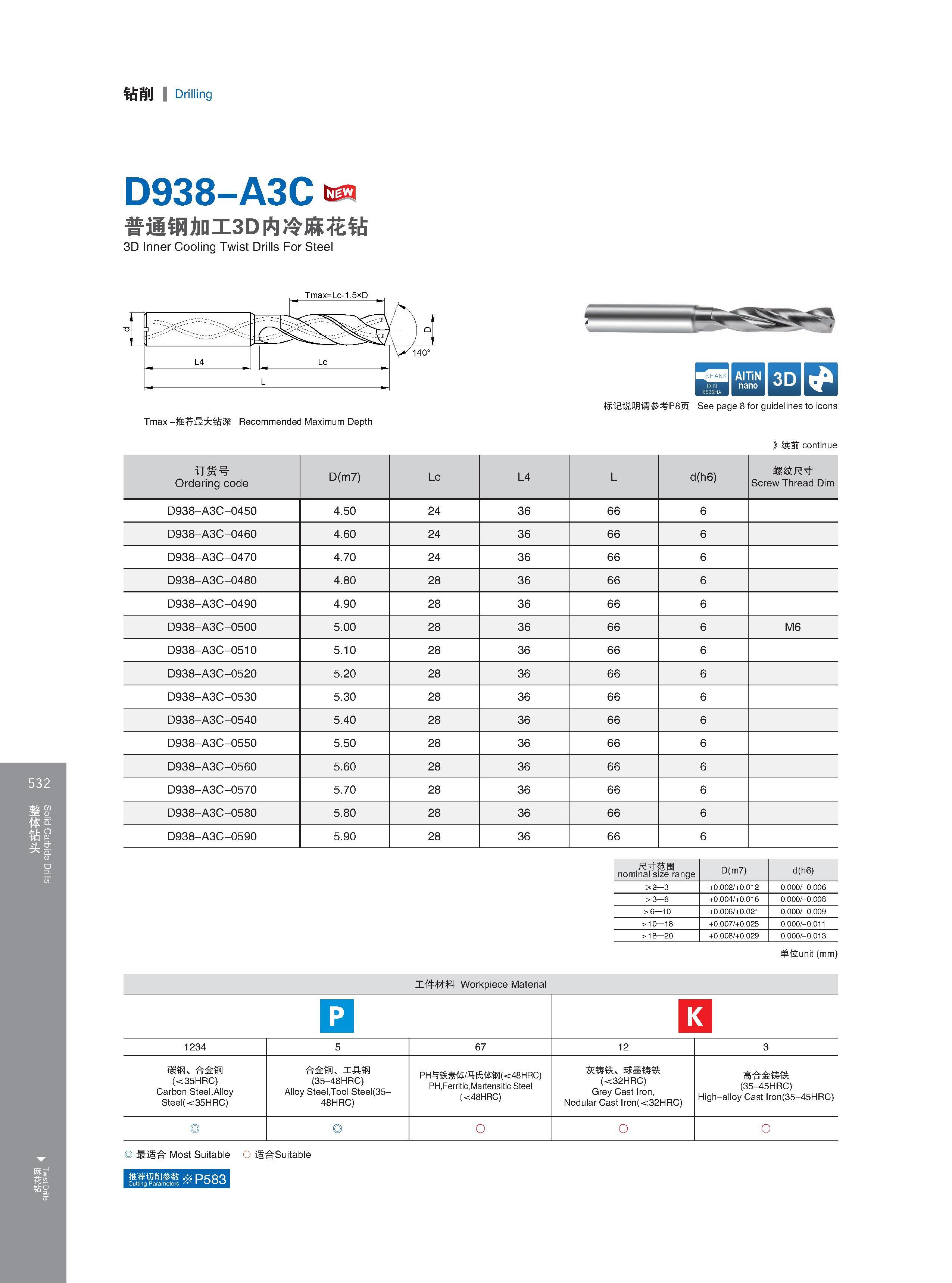

Китайские твердосплавные сверла GESAC538 Каталог GESAC 2015 Станочный металлорежущий инструмент Сборный с СРП и монолитный Стр.532 |
|||||
Китайские твердосплавные сверла GESAC Китайские твердосплавные сверла GESAC _ Solid Carbide Drills Twist Drills 钻削 Drilling 532 D938-A3C 普通钢加工3D内冷麻花钻 3D Inner Cooling Twist Drills For Steel Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D938-A3C-0450 4.50 24 36 66 6 D938-A3C-0460 4.60 24 36 66 6 D938-A3C-0470 4.70 24 36 66 6 D938-A3C-0480 4.80 28 36 66 6 D938-A3C-0490 4.90 28 36 66 6 D938-A3C-0500 5.00 28 36 66 6 M6 D938-A3C-0510 5.10 28 36 66 6 D938-A3C-0520 5.20 28 36 66 6 D938-A3C-0530 5.30 28 36 66 6 D938-A3C-0540 5.40 28 36 66 6 D938-A3C-0550 5.50 28 36 66 6 D938-A3C-0560 5.60 28 36 66 6 D938-A3C-0570 5.70 28 36 66 6 D938-A3C-0580 5.80 28 36 66 6 D938-A3C-0590 5.90 28 36 66 6 尺寸范围 nominal size「snge D(m7) d(h6) 彡2 3 +0.002/+0.012 0.000/-0.006 >3 6 +0.004/+0.016 0.000/-0.008 >6 10 +0.006/+0.021 0.000/-0.009 >10 18 +0.007/+0.025 0.000/-0.011 >18 20 +0.008/+0.029 0.000/-0.013 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO 1234 5 67 12 3 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体冯氏体钢(<48HRC) PH,Ferritic,Martensitic Steel (<48HRC) 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 最适合 Most Suitable O 适合Suitable |
|||||
