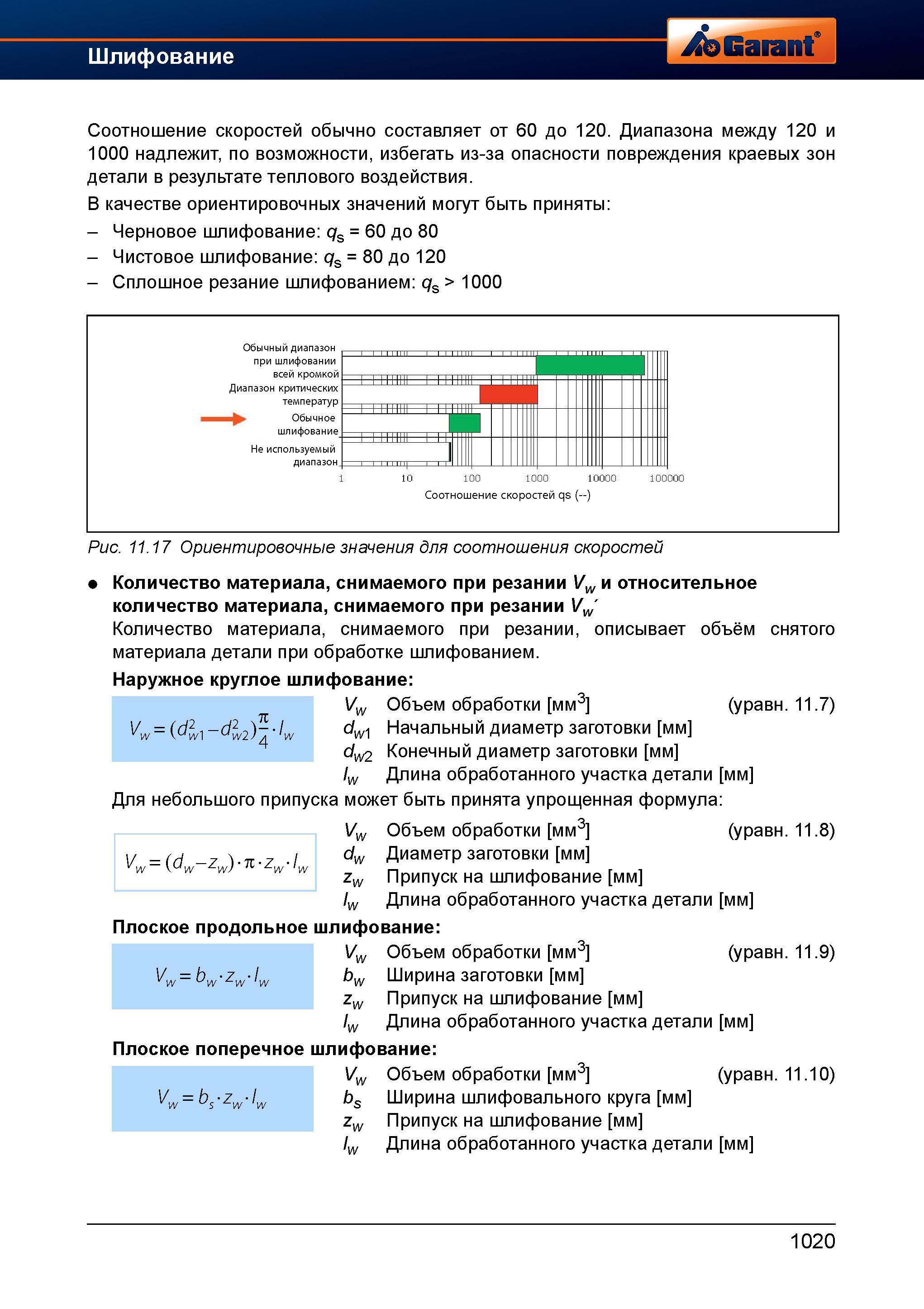

Характеристические параметры при шлифовании Соотношение скоростей обычно составляет от 60 до 120. Диапазона между 120 и 1000 надлежит, по возможности, избегать из-за опасности повреждения краевых зон детали в результате теплового воздействия. В качестве ориентировочных значений могут быть приняты - Черновое шлифование qs = 60 до 80 - Чистовое шлифование qs = 80 до 120 - Сплошное резание шлифованием qs > 1000 Обычный диапазон при шлифовании всей кромкой Диапазон критических температур Обычное шлифование Не используемый диапазон. 100 1000 10000 100000 Соотношение скоростей qs ( ) Рис. 11.17 Ориентировочные значения для соотношения скоростей Количество материала, снимаемого при резании Vw и относительное количество материала, снимаемого при резании Vw' Количество материала, снимаемого при резании, описывает объём снятого материала детали при обработке шлифованием. Наружное круглое шлифование Vw Объем обработки мм3 (уравн. 11.7) dw1 Начальный диаметр заготовки мм dw2 Конечный диаметр заготовки мм lw Длина обработанного участка детали мм Для небольшого припуска может быть принята упрощенная формула Vw Объем обработки мм3 (уравн. 11.8) dw Диаметр заготовки мм zw Припуск на шлифование мм lw Длина обработанного участка детали мм шлифование Vw Объем обработки мм3 (уравн. 11.9) bw Ширина заготовки мм zw Припуск на шлифование мм lw Длина обработанного участка детали мм Плоское поперечное шлифование Vw Объем обработки мм3 (уравн. 11.10) bs Ширина шлифовального круга мм zw Припуск на шлифование мм lw Длина обработанного участка детали мм V = b z l W 5 W Плоское продольное VW = bW ZW lW VW = ( dW ZW) n ZW lW 1020 Шлифование
