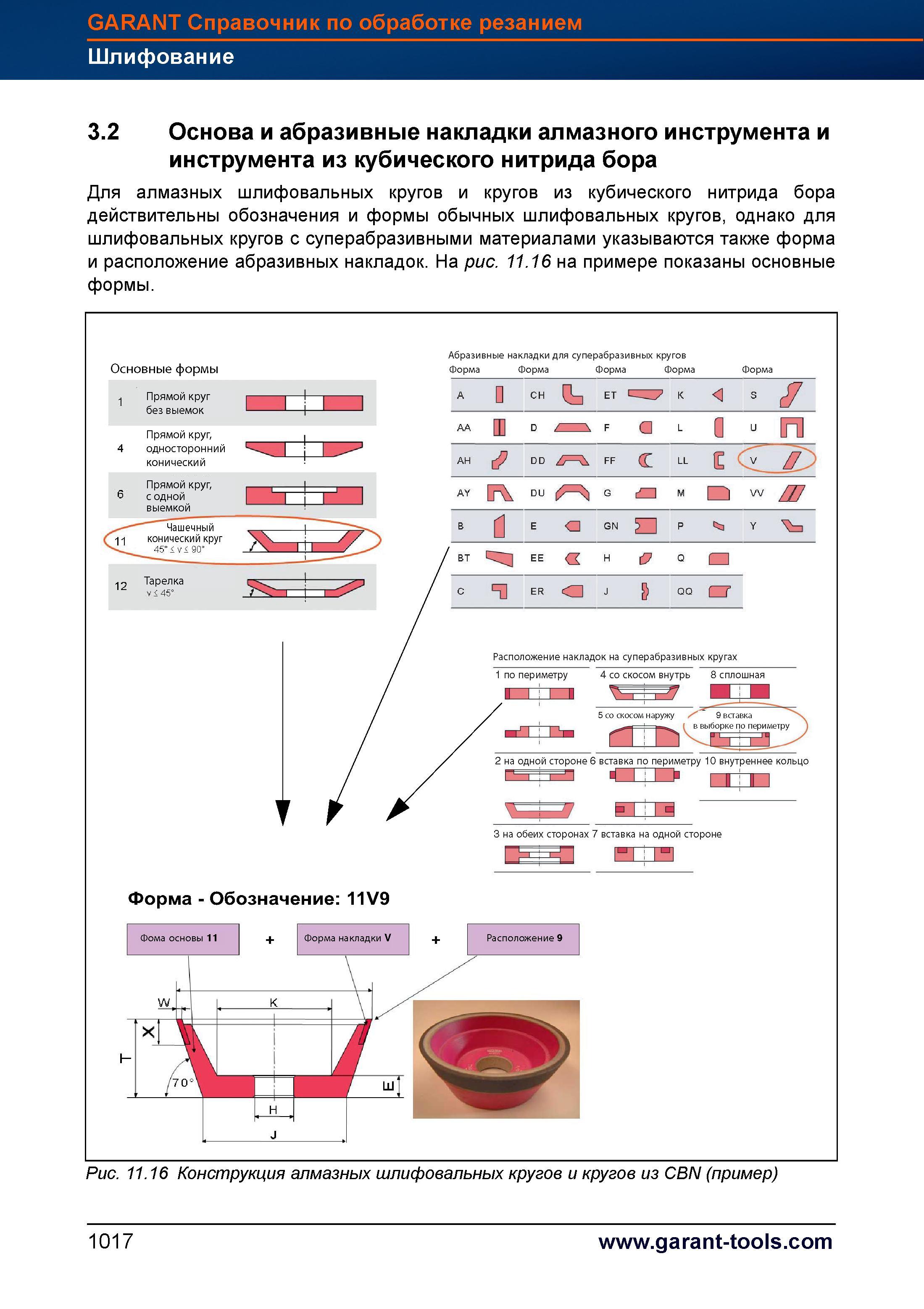

Для алмазных шлифовальных кругов и кругов из кубического нитрида бора действительны обозначения и формы обычных шлифовальных кругов, однако для шлифовальных кругов с суперабразивными материалами указываются также форма и расположение абразивных накладок. На рис. 11.16 на примере показаны основные формы. Основные формы Прямой круг без выемок Прямой круг, 4 односторонний конический Абразивные накладки для суперабразивных кругов Форма Форма Форма Форма Прямой круг, с одной 1 1 выемкой Расположение накладок на суперабразивных кругах 1 по периметру 4 со скосом внутрь 8 сплошная 11:11 г г 2 на одной стороне 6 вставка по периметру 10 внутреннее кольцо 1 I 1 J > 3 на обеих сторонах 7 вставка на одной стороне Форма - Обозначение 11V9 Рис. 11.16 Конструкция алмазных шлифовальных кругов и кругов из CBN (пример) 1017 GARANT Справочник по обработке резанием Шлифование 3.2 Основа и абразивные накладки алмазного инструмента и инструмента из кубического нитрида бора
