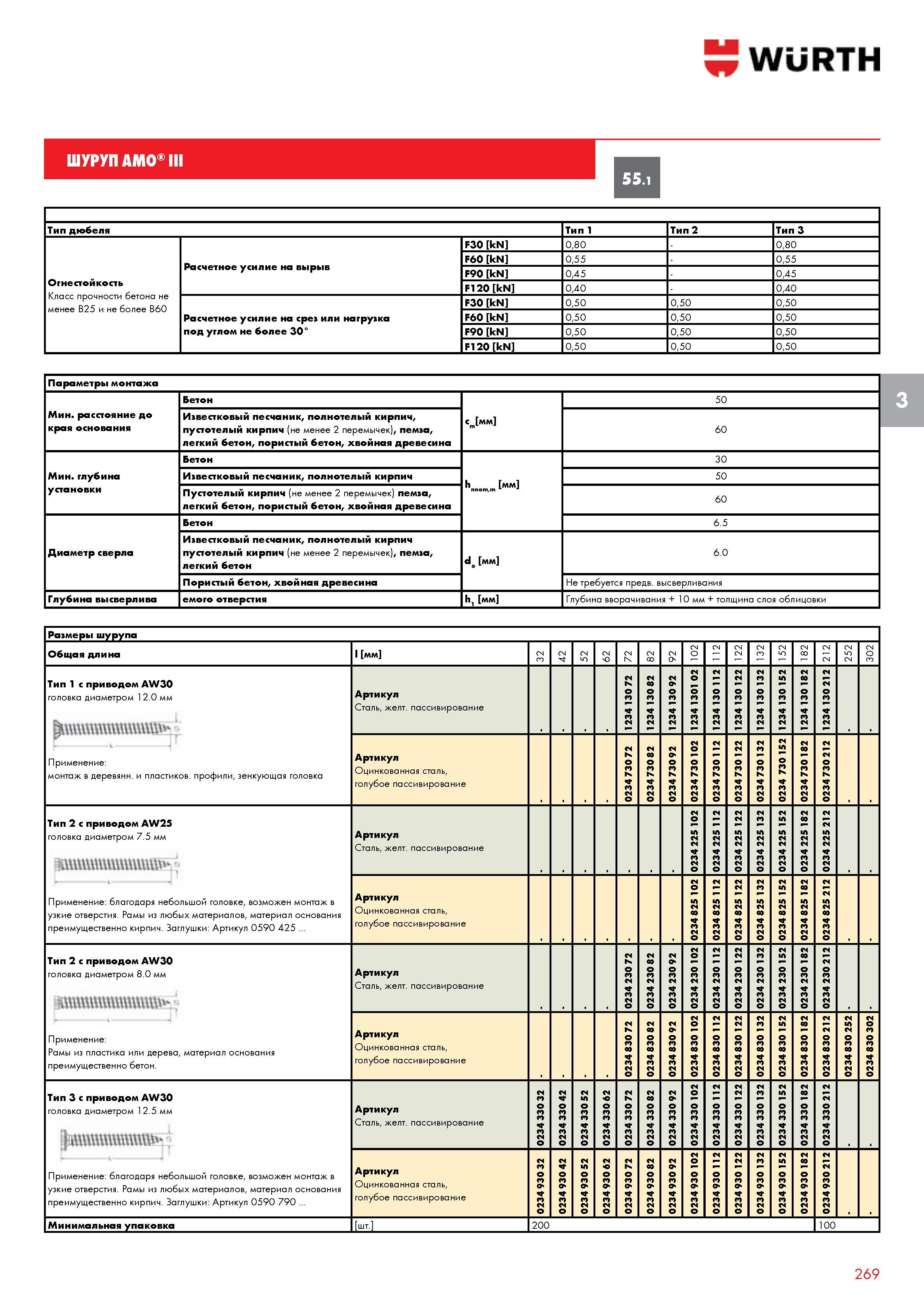

Wurth ШУРУП AMO Тип дюбеля Тип 1 Тип 2 Тип 3 Огнестойкость Класс прочности бетона не менее В25 и не более В60 Расчетное усилие на вырыв F30 kN 0,80 0,80 F60 kN 0,55 0,55 F90 kN 0,45 0,45 F120 kN 0,40 0,40 Расчетное усилие на срез или нагрузка под углом не более 30° F30 kN 0,50 0,50 0,50 F60 kN 0,50 0,50 0,50 F90 kN 0,50 0,50 0,50 F120 kN 0,50 0,50 0,50 Параметры монтажа Мин. расстояние до края основания Бетон мм 50 Известковый песчаник, полнотелый кирпич, пустотелый кирпич (не менее 2 перемычек), пемза, легкий бетон, пористый бетон, хвойная древесина 60 Мин. глубина установки Бетон hnnom m мм 30 Известковый песчаник, полнотелый кирпич 50 Пустотелый кирпич (не менее 2 перемычек) пемза, легкий бетон, пористый бетон, хвойная древесина 60 Диаметр сверла Бетон 6.5 Известковый песчаник, полнотелый кирпич пустотелый кирпич (не менее 2 перемычек), пемза, легкий бетон do мм 6.0 Пористый бетон, хвойная древесина Не требуется предв. высверливания Глубина высверлива емого отверстия h1 мм Глубина вворачивания + 10 мм + толщина слоя облицовки Размеры шурупа Общая длина l мм Тип 1 с приводом AW30 головка диаметром 12.0 мм Применение: монтаж в деревянн. и пластиков. профили, зенкующая головка Артикул Сталь, желт. пассивирование Артикул Оцинкованная сталь, голубое пассивирование Тип 2 с приводом AW25 головка диаметром 7.5 мм Применение: благодаря небольшой головке, возможен монтаж в узкие отверстия. Рамы из любых материалов, материал основания преимущественно кирпич. Заглушки: Артикул 0590 425 Артикул Сталь, желт. пассивирование Артикул Оцинкованная сталь, голубое пассивирование Тип 2 с приводом AW30 головка диаметром 8.0 мм Артикул Сталь, желт. пассивирование Применение: Рамы из пластика или дерева, материал основания преимущественно бетон. Артикул Оцинкованная сталь, голубое пассивирование Тип 3 с приводом AW30 головка диаметром 12.5 мм ртшшщ, Артикул Сталь, желт. пассивирование Применение: благодаря небольшой головке, возможен монтаж в узкие отверстия. Рамы из любых материалов, материал основания преимущественно кирпич. Заглушки: Артикул 0590 790 Артикул Оцинкованная сталь, голубое пассивирование Минимальная упак 200 269
