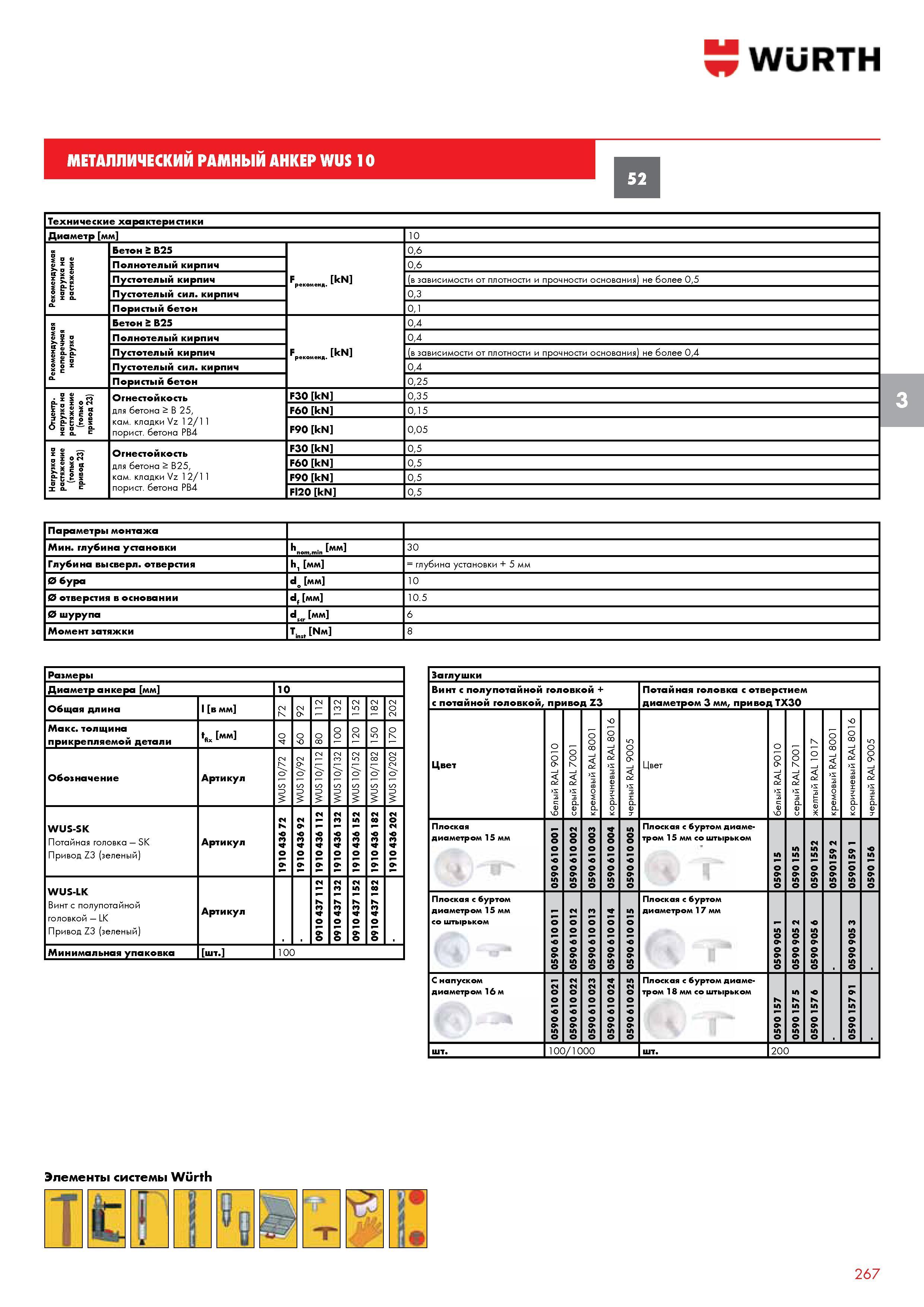

Wurth МЕТАЛЛИЧЕСКИЙ РАМНЫЙ АНКЕР WUS 10 52 Технические характеристики Диаметр мм 10 Рекомендуемая нагрузка на растяжение Бетон > В25 F kN рекоменд. 0,6 Полнотелый кирпич 0,6 Пустотелый кирпич (в зависимости от плотности и прочности основания) не более 0,5 Пустотелый сил. кирпич 0,3 Пористый бетон 0,1 Рекомендуемая поперечная нагрузка Бетон > В25 F kN рекоменд. 0,4 Полнотелый кирпич 0,4 Пустотелый кирпич (в зависимости от плотности и прочности основания) не более 0,4 Пустотелый сил. кирпич 0,4 Пористый бетон 0,25 Отцентр. нагрузка на растяжение (только привод 23) Огнестойкость для бетона £ В 25, кам. кладки Vz 12/11 порист. бетона РВ4 F30 kN 0,35 F60 kN 0,15 F90 kN 0,05 Нагрузка на растяжение (только привод 23) Огнестойкость для бетона £ В25, кам. кладки Vz 12/11 порист. бетона РВ4 F30 kN 0,5 F60 kN 0,5 F90 kN 0,5 Fl20 kN 0,5 Параметры монтажа Мин. глубина установки hnom min ММ 30 Глубина высверл. отверстия h1 мм = глубина установки + 5 мм 0 бура do мм 10 0 отверстия в основании df мм 10.5 0 шурупа d мм 6 Момент затяжки Tinst № 8 Размеры Диаметр анкера мм 10 Общая длина l в мм CN N. CN о CN 132 152 CN СО 202 Макс. толщина прикрепляемой детали fix мм О о 6 О 8 100 0 CN 0 ю 170 Обозначение Артикул WUS 10/72 WUS 10/92 WUS 10/112 2 го S U WU 2 Ю S U WU 2 со S U WU 2 0 2 о S U WU WUS-SK Потайная головка SK Привод Z3 (зеленый) Артикул 1910 436 72 1910 436 92 1910 436 112 11910 436 132 1910 436 152 11910 436 182 1910 436 202 WUS-LK Винт с полупотайной головкой LK Привод Z3 (зеленый) Артикул сч 7 со 0 91 0 сч 3 7 со 0 91 0 сч 5 7 со 0 91 0 сч 8 7 со 0 91 0 Минимальная упаковка шт. 100 Заглушки Винт с полупотайной головкой + с потайной головкой, привод Z3 Потайная головка с отверстием диаметром 3 мм, привод TX30 Цвет Цвет Плоская диаметром 15 мм Плоская с буртом диаметром 15 мм со штырьком Плоская с буртом диаметром 15 мм со штырьком Плоская с буртом диаметром 17 мм С напуском диаметром 16 м Плоская с буртом диаметром 18 мм со штырьком 100/1000 200 Элементы системы Wurth г 267
