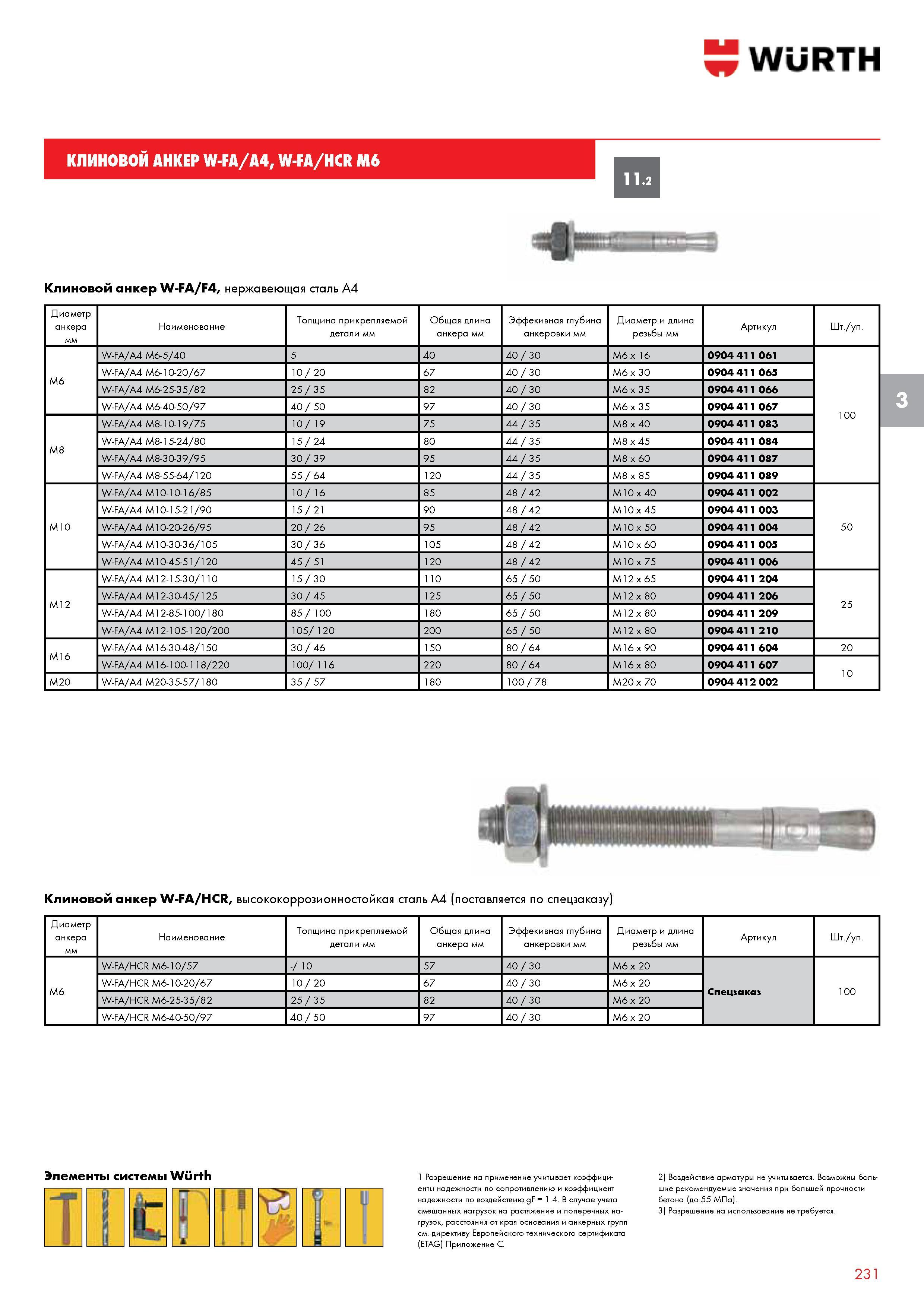

Wurth КЛИНОВОЙ АНКЕР W-FA/A4, W-FA/HCR М6 Клиновой анкер W-FA/F4, нержавеющая сталь А4 Диаметр анкера мм Наименование Толщина прикрепляемой детали мм Общая длина анкера мм Эффекивная глубина анкеровки мм Диаметр и длина резьбы мм Артикул Шт./уп. M6 W-FA/A4 M6-5/40 5 40 40 / 30 M6 x 16 0904 411 061 100 W-FA/A4 M6-10-20/67 10 / 20 67 40 / 30 M6 x 30 0904 411 065 W-FA/A4 M6-25-35/82 25 / 35 82 40 / 30 M6 x 35 0904 411 066 W-FA/A4 M6-40-50/97 40 / 50 97 40 / 30 M6 x 35 0904 411 067 M8 W-FA/A4 M8-10-19/75 10 / 19 75 44 / 35 M8 x 40 0904 411 083 W-FA/A4 M8-15-24/80 15 / 24 80 44 / 35 M8 x 45 0904 411 084 W-FA/A4 M8-30-39/95 30 / 39 95 44 / 35 M8 x 60 0904 411 087 W-FA/A4 M8-55-64/120 55 / 64 120 44 / 35 M8 x 85 0904 411 089 M10 W-FA/A4 M10-10-16/85 10 / 16 85 48 / 42 M10 x 40 0904 411 002 50 W-FA/A4 M10-15-21/90 15 / 21 90 48 / 42 M10x45 0904 411 003 W-FA/A4 M10-20-26/95 20 / 26 95 48 / 42 M10 x 50 0904 411 004 W-FA/A4 M10-30-36/105 30 / 36 105 48 / 42 M10 x 60 0904 411 005 W-FA/A4 M10-45-51/120 45 / 51 120 48 / 42 M10 x 75 0904 411 006 M12 W-FA/A4 M12-15-30/110 15 / 30 110 65 / 50 M12 x 65 0904 411 204 25 W-FA/A4 M12-30-45/125 30 / 45 125 65 / 50 M12 x 80 0904 411 206 W-FA/A4 M12-85-100/180 85 / 100 180 65 / 50 M12 x 80 0904 411 209 W-FA/A4 M12-105-120/200 105/120 200 65 / 50 M12 x 80 0904 411 210 M16 W-FA/A4 M16-30-48/150 30 / 46 150 80 / 64 M16 x 90 0904 411 604 20 W-FA/A4 M16-100-118/220 100/ 116 220 80 / 64 M16 x 80 0904 411 607 10 M20 W-FA/A4 M20-35-57/180 35 / 57 180 100 / 78 M20 x 70 0904 412 002 3 Диаметр анкера мм Наименование Толщина прикрепляемой детали мм Общая длина анкера мм Эффекивная глубина анкеровки мм Диаметр и длина резьбы мм Артикул Шт./уп. M6 W-FA/HCR M6-10/57 -/ 10 57 40 / 30 M6 x 20 Спецзаказ 100 W-FA/HCR M6-10-20/67 10 / 20 67 40 / 30 M6 x 20 W-FA/HCR M6-25-35/82 25 / 35 82 40 / 30 M6 x 20 W-FA/HCR M6-40-50/97 40 / 50 97 40 / 30 M6 x 20 Элементы системы Wurth ШВЕ Г 1 Разрешение на применение учитывает коэффициенты надежности по сопротивлению и коэффициент надежности по воздействию gF = 1.4. В случае учета смешанных нагрузок на растяжение и поперечных нагрузок, расстояния от края основания и анкерных групп см. директиву Европейского технического сертификата (ETAG) Приложение C. 2) Воздействие арматуры не учитывается. Возможны большие рекомендуемые значения при большей прочности бетона (до 55 МПа). 3) Разрешение на использование не требуется. 231
