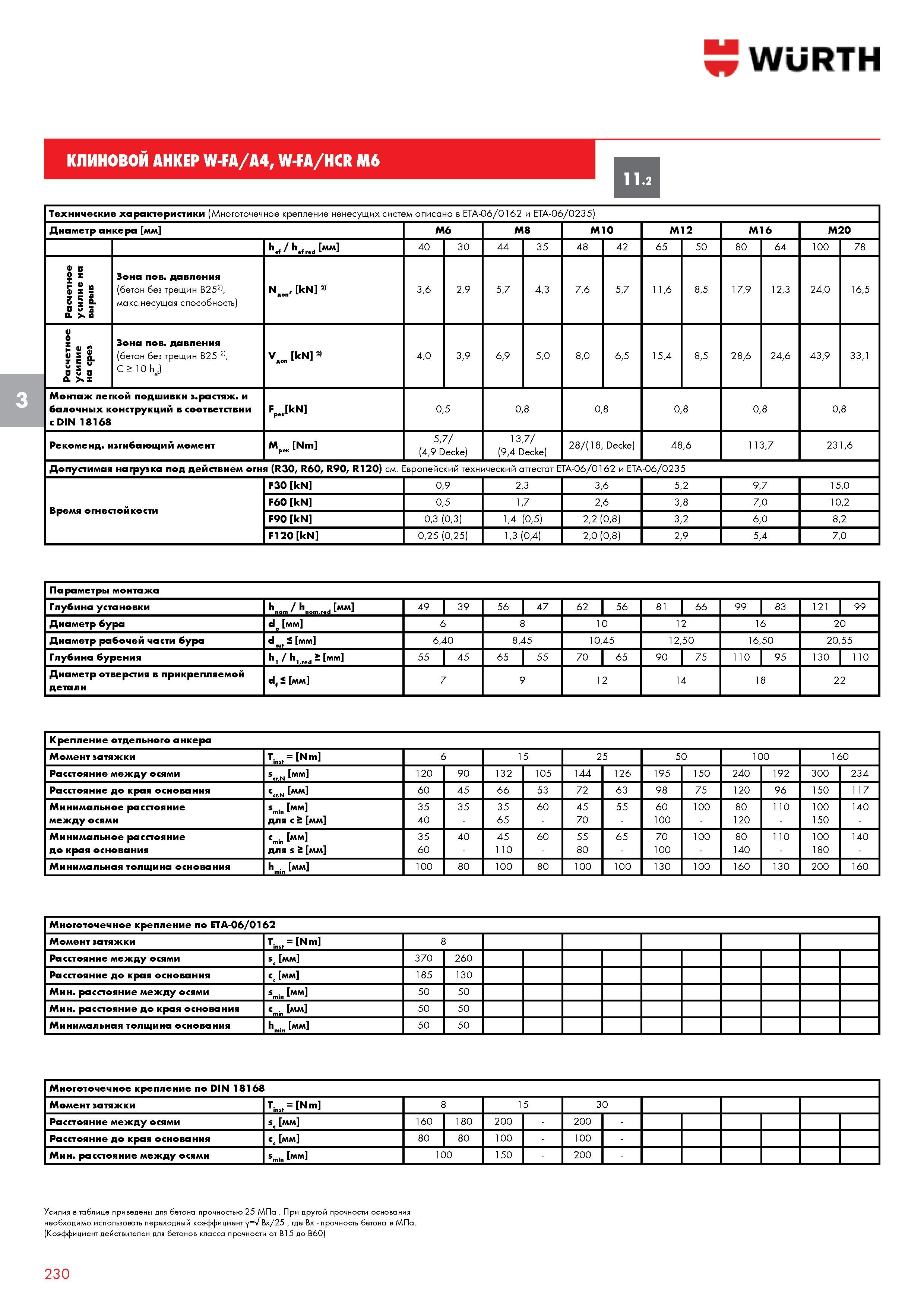

Wurth КЛИНОВОЙ АНКЕР W-FA/A4, W-FA/HCR М6 11.2 3 Технические характеристики (Многоточечное крепление ненесущих систем описано в ETA-06/0162 и ETA-06/0235) Диаметр анкера мм М6 М8 М10 М12 М16 М20 1 h.f / h.f r.d мм 40 30 44 35 48 42 65 50 80 64 100 78 Расчетное усилие на вырыв Зона пов. давления (бетон без трещин В252), макс.несущая способность) N , kN 2) 3,6 2,9 5,7 4,3 7,6 5,7 11,6 8,5 17,9 12,3 24,0 16,5 Расчетное усилие на срез Зона пов. давления (бетон без трещин В25 2), С > 10 hef) V„.„ kN 2) 4,0 3,9 6,9 5,0 8,0 6,5 15,4 8,5 28,6 24,6 43,9 33,1 Монтаж легкой подшивки з.растяж. и балочных конструкций в соответствии с DIN 18168 Fp.„ kN 0,5 0,8 0,8 0,8 0,8 0,8 Рекоменд. изгибающий момент Мрек Nm 5,7/ (4,9 Decke) 13,7/ (9,4 Decke) 28/(18, Decke) 48,6 113,7 231,6 Допустимая нагрузка под действием огня (R30, R60, R90, R120) см. Европейский технический аттестат ETA-06/0162 и ETA-06/0235 Время огнестойкости F30 kN 0,9 2,3 3,6 5,2 9,7 15,0 F60 kN 0,5 1,7 2,6 3,8 7,0 10,2 F90 kN 0,3 (0,3) 1,4 (0,5) 2,2 (0,8) 3,2 6,0 8,2 F120 kN 0,25 (0,25) 1,3 (0,4) 2,0 (0,8) 2,9 5,4 7,0 Параметры монтажа Глубина установки h / h мм nom nom.red * 49 39 56 47 62 56 81 66 99 83 121 99 Диаметр бура do мм 6 8 10 12 16 20 Диаметр рабочей части бура dcut £ мм 6,40 8,45 10,45 12,50 16,50 20,55 Глубина бурения h,/ h„.d - мм 55 45 65 55 70 65 90 75 110 95 130 110 Диаметр отверстия в прикрепляемой детали df £ мм 7 9 12 14 18 22 Крепление отдельного анкера Момент затяжки T.nst = Nm 6 15 25 50 100 160 Расстояние между осями S„N мм 120 90 132 105 144 126 195 150 240 192 300 234 Расстояние до края основания Ccr.N мм 60 45 66 53 72 63 98 75 120 96 150 117 Минимальное расстояние s мм 35 35 35 60 45 55 60 100 80 110 100 140 между осями для с - мм 40 65 70 100 120 150 Минимальное расстояние с мм 35 40 45 60 55 65 70 100 80 110 100 140 до края основания для s - мм 60 110 80 100 140 180 Минимальная толщина основания hmin мм 100 80 100 80 100 100 130 100 160 130 200 160 Многоточечное крепление по ЕТА-06/0162 Момент затяжки T.nst = Nm 8 Расстояние между осями sc мм 370 260 Расстояние до края основания сс мм 185 130 Мин. расстояние между осями Smin мм 50 50 Мин. расстояние до края основания Cmin мм 50 50 Минимальная толщина основания hmin мм 50 50 Многоточечное крепление по DIN 18168 Момент затяжки Tinst = Nm 8 15 30 Расстояние между осями Sc мм 160 180 200 200 Расстояние до края основания Cc мм 80 80 100 100 Мин. расстояние между осями Smin мм 100 150 200 Усилия в таблице приведены для бетона прочностью 25 МПа При другой прочности основания необходимо использовать переходный коэффициент y= Bx/25 , где Bx - прочность бетона в МПа. (Коэффициент действителен для бетонов класса прочности от B15 до B60) 230
