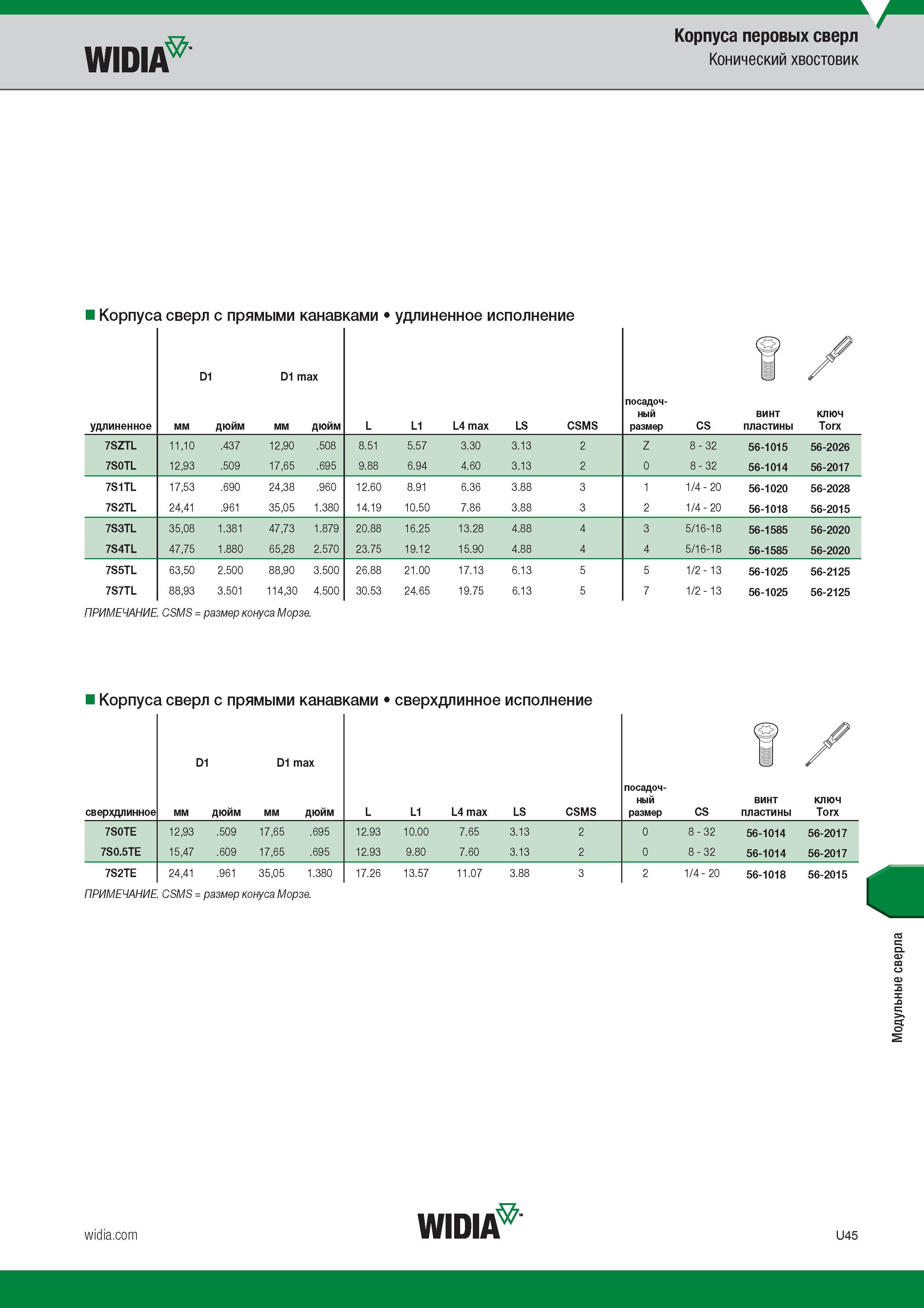

Корпуса перовых сверл WIDIA Конический хвостовик Корпуса сверл с прямыми канавками удлиненное исполнение удлиненное D1 мм дюйм D1 max мм дюйм L L1 L4 max LS CSMS посадоч- ный размер CS винт пластины ключ Torx 7SZTL 11,10 .437 12,90 .508 8.51 5.57 3.30 3.13 2 Z 8 - 32 56-1015 56-2026 7S0TL 12,93 .509 17,65 .695 9.88 6.94 4.60 3.13 2 0 8 - 32 56-1014 56-2017 7S1TL 17,53 .690 24,38 .960 12.60 8.91 6.36 3.88 3 1 4 2 О 56-1020 56-2028 7S2TL 24,41 .961 35,05 1.380 14.19 10.50 7.86 3.88 3 2 4 2 о 56-1018 56-2015 7S3TL 35,08 1.381 47,73 1.879 20.88 16.25 13.28 4.88 4 3 5/16-18 56-1585 56-2020 7S4TL 47,75 1.880 65,28 2.570 23.75 19.12 15.90 4.88 4 4 5/16-18 56-1585 56-2020 7S5TL 63,50 2.500 88,90 3.500 26.88 21.00 17.13 6.13 5 5 1/2 - 13 56-1025 56-2125 7S7TL 88,93 3.501 114,30 4.500 30.53 24.65 19.75 6.13 5 7 1/2 - 13 56-1025 56-2125 ПРИМЕЧАНИЕ. CSMS = размер конуса Морзе. Корпуса сверл с прямыми канавками сверхдлинное исполнение D1 D1 max сверхдлинное мм дюйм мм дюйм L L1 L4 max LS CSMS 7S0TE 12,93 .509 17,65 .695 12.93 10.00 7.65 3.13 2 7S0.5TE 15,47 .609 17,65 .695 12.93 9.80 7.60 3.13 2 7S2TE 24,41 .961 35,05 1.380 17.26 13.57 11.07 3.88 3 посадоч- ный размер CS винт пластины ключ Torx 8 - 32 56-1014 8 - 32 56-1014 56-2017 56-2017 1/4 - 20 56-1018 56-2015 ПРИМЕЧАНИЕ. CSMS = размер конуса Морзе. 2 Модульные сверла
