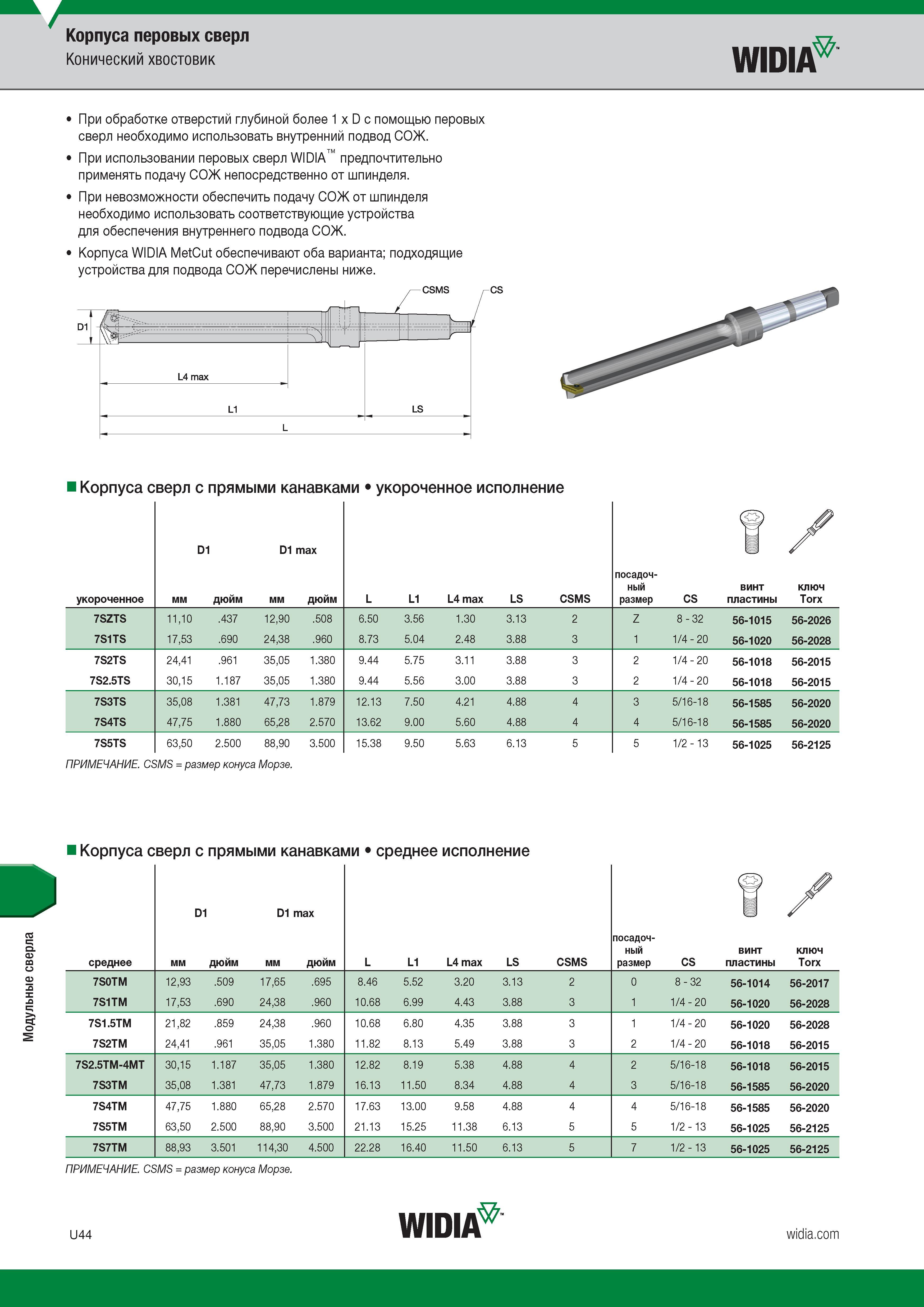

Модульные сверла Корпуса перовых сверл Конический хвостовик WIDIA При обработке отверстий глубиной более 1 x D с помощью перовых сверл необходимо использовать внутренний подвод СОЖ. При использовании перовых сверл WIDIA предпочтительно применять подачу СОЖ непосредственно от шпинделя. При невозможности обеспечить подачу СОЖ от шпинделя необходимо использовать соответствующие устройства для обеспечения внутреннего подвода СОЖ. Корпуса WIDIA MetCut обеспечивают оба варианта; подходящие устройства для подвода СОЖ перечислены ниже. csms cs D1 ш L4 max LS Корпуса сверл с прямыми канавками укороченное исполнение укороченное мм D1 дюйм D1 max мм дюйм L L1 L4 max LS CSMS посадоч- ный размер CS винт пластины ключ Torx 7SZTS 11,10 .437 12,90 .508 6.50 3.56 1.30 3.13 2 Z 8 - 32 56-1015 56-2026 7S1TS 17,53 .690 24,38 .960 8.73 5.04 2.48 3.88 3 1 4 2 О 56-1020 56-2028 7S2TS 24,41 .961 35,05 1.380 9.44 5.75 3.11 3.88 3 2 4 2 О 56-1018 56-2015 7S2.5TS 30,15 1.187 35,05 1.380 9.44 5.56 3.00 3.88 3 2 4 2 О 56-1018 56-2015 7S3TS 35,08 1.381 47,73 1.879 12.13 7.50 4.21 4.88 4 3 5/16-18 56-1585 56-2020 7S4TS 47,75 1.880 65,28 2.570 13.62 9.00 5.60 4.88 4 4 5/16-18 56-1585 56-2020 7S5TS 63,50 2.500 88,90 3.500 15.38 9.50 5.63 6.13 5 5 13 56-1025 56-2125 ПРИМЕЧАНИЕ. CSMS = размер конуса Морзе. Корпуса сверл с прямыми канавками среднее исполнение ПРИМЕЧАНИЕ. CSMS = размер конуса Морзе. U44 WIDIA
