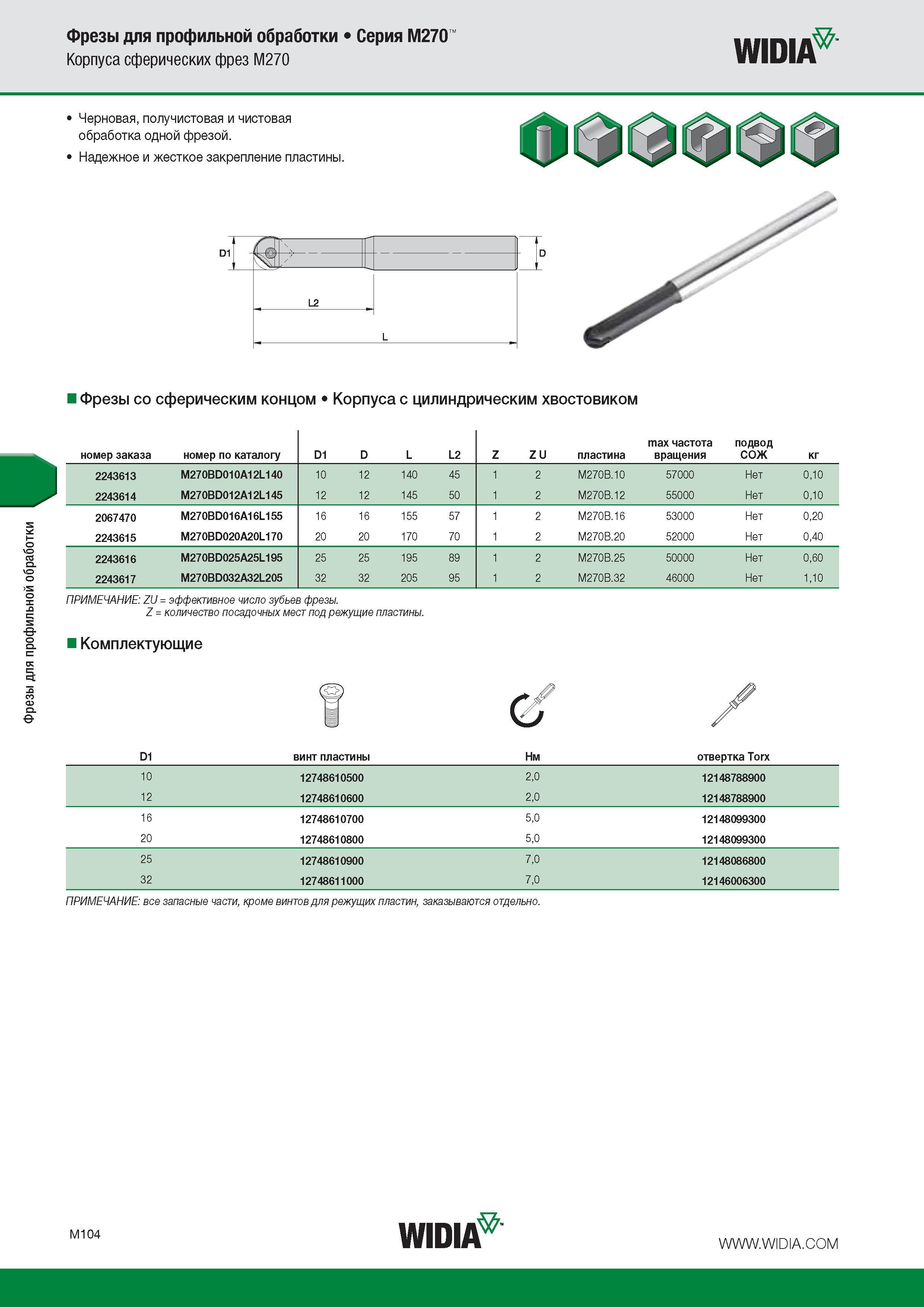

Фрезы для профильной обработки Фрезы для профильной обработки Серия M270 Корпуса сферических фрез M270 Widia № Черновая, получистовая и чистовая обработка одной фрезой. Надежное и жесткое закрепление пластины. Фрезы со сферическим концом Корпуса с цилиндрическим хвостовиком номер заказа номер по каталогу D1 D L L2 Z Z U пластина max частота вращения подвод СОЖ кг 2243613 M270BD010A12L140 10 12 140 45 1 2 M270B.10 57000 Нет 0,10 2243614 M270BD012A12L145 12 12 145 50 1 2 M270B.12 55000 Нет 0,10 2067470 M270BD016A16L155 16 16 155 57 1 2 M270B.16 53000 Нет 0,20 2243615 M270BD020A20L170 20 20 170 70 1 2 M270B.20 52000 Нет 0,40 2243616 M270BD025A25L195 25 25 195 89 1 2 M270B.25 50000 Нет 0,60 2243617 M270BD032A32L205 32 32 205 95 1 2 M270B.32 46000 Нет 1,10 Примечание: ZU = эффективное число зубьев фрезы. Z = количество посадочных мест под режущие пластины. Комплектующие С D1 винт пластины Нм отвертка Torx 10 12748610500 2,0 12148788900 12 12748610600 2,0 12148788900 16 12748610700 5,0 12148099300 20 12748610800 5,0 12148099300 25 12748610900 7,0 12148086800 32 12748611000 7,0 12146006300 Примечание: все запасные части, кроме винтов для режущих пластин, заказываются отдельно. M104 Widia
