308 Каталог WIDIA 2016 Инструмент фрезерный Фрезы со сменными режущими пластинами Стр.M102

Каталог Widia 2016 Инструмент Фрезы с СРП Стр. M102 0308 Lab2u

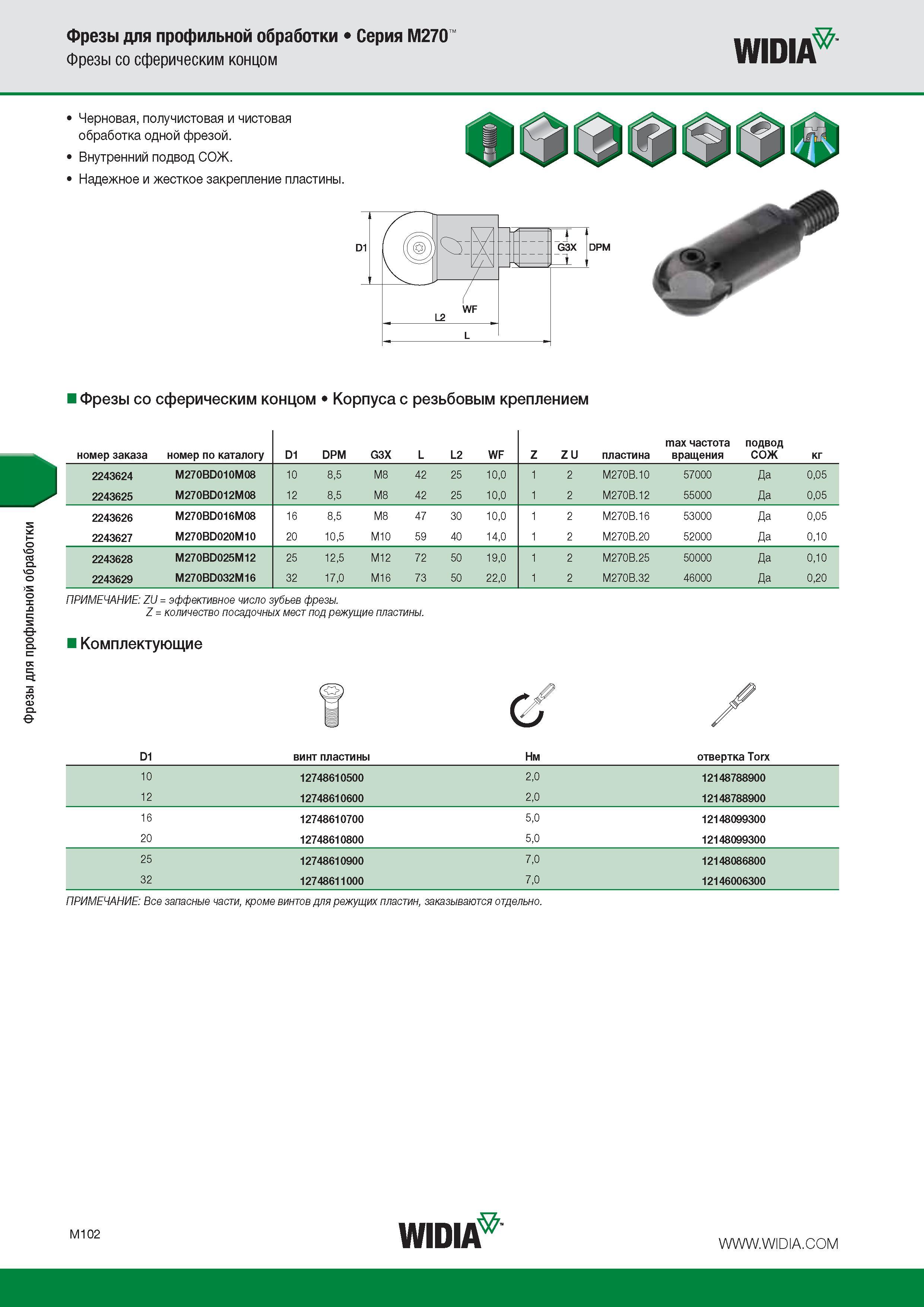

Фрезы для профильной обработки Фрезы для профильной обработки Серия M270 Фрезы со сферическим концом Widia № Черновая,получистовая и чистовая обработка одной фрезой. Внутренний подвод СОЖ. Надежное и жесткое закрепление пластины. Фрезы со сферическим концом Корпуса с резьбовым креплением номер заказа номер по каталогу D1 DPM G3X L L2 WF Z Z U пластина max частота вращения подвод СОЖ кг 2243624 M270BD010M08 10 8,5 M8 42 25 10,0 1 2 M270B.10 57000 Да 0,05 2243625 M270BD012M08 12 8,5 M8 42 25 10,0 1 2 M270B.12 55000 Да 0,05 2243626 M270BD016M08 16 8,5 M8 47 30 10,0 1 2 M270B.16 53000 Да 0,05 2243627 M270BD020M10 20 10,5 M10 59 40 14,0 1 2 M270B.20 52000 Да 0,10 2243628 M270BD025M12 25 12,5 M12 72 50 19,0 1 2 M270B.25 50000 Да 0,10 2243629 M270BD032M16 32 17,0 M16 73 50 22,0 1 2 M270B.32 46000 Да 0,20 Примечание: ZU = эффективное число зубьев фрезы. Z = количество посадочных мест под режущие пластины. Комплектующие С D1 винт пластины Нм отвертка Torx 10 12748610500 2,0 12148788900 12 12748610600 2,0 12148788900 16 12748610700 5,0 12148099300 20 12748610800 5,0 12148099300 25 12748610900 7,0 12148086800 32 12748611000 7,0 12146006300 Примечание: Все запасные части, кроме винтов для режущих пластин, заказываются отдельно. M102 Widia
