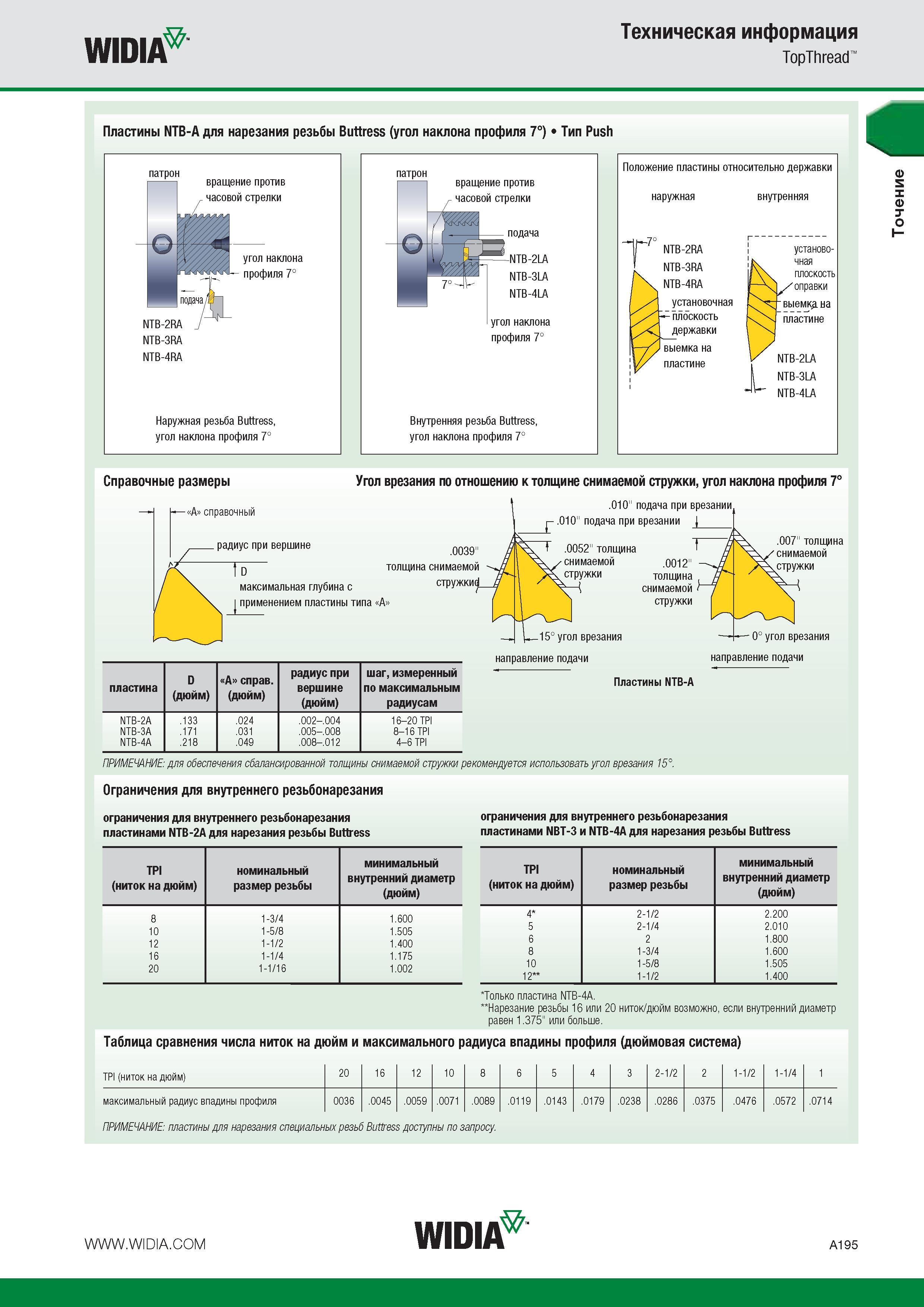

WIDIA Техническая информация TopThread Пластины NTB-A для нарезания резьбы Buttress (угол наклона профиля 7) Тип Push патрон вращение против часовой стрелки угол наклона профиля 7 Наружная резьба Buttress угол наклона профиля 7 патрон вращение против часовой стрелки угол наклона профиля 7 Внутренняя резьба Buttress угол наклона профиля 7 Положение пластины относительно державки наружная внутренняя NTB-2RA NTB-3RA NTB-4RA установочная плоскость державки выемка на пластине 1 установочная плоскость оправки выемка на пластине NTB-2LA NTB-3LA NTB-4LA Справочные размеры - А справочный . радиус при вершине Угол врезания по отношению к толщине снимаемой стружки угол наклона профиля 7 I .010" подача при врезании .010" подача при врезании J максимальная глубина с применением пластины типа A .0039" толщина снимаемой стружки пластина D (дюйм) А справ. (дюйм) радиус при вершине (дюйм) шаг измеренный по максимальным радиусам NTB-2A .133 .024 .002-.004 16-20 TPI NTB-3A .171 .031 .005-.008 8-16 TPI NTB-4A .218 .049 .008-.012 4-6 TPI Т .0052" толщина Т снимаемой .0012" стружки толщина снимаемой стружки 15 угол врезания направление подачи Пластины NTB-A .007" толщина снимаемой стружки - 0 угол врезания направление подачи ПРИМЕЧАНИЕ для обеспечения сбалансированной толщины снимаемой стружки рекомендуется использовать угол врезания 15. Ограничения для внутреннего резьбонарезания ограничения для внутреннего резьбонарезания пластинами NTB-2A для нарезания резьбы Buttress ограничения для внутреннего резьбонарезания пластинами NBT-3 и NTB-4A для нарезания резьбы Buttress TPI (ниток на дюйм) 8 10 12 16 20 номинальный размер резьбы 1-3 4 1-5 8 1-1 2 1-1 4 1-1 16 минимальный внутренний диаметр (дюйм) TPI (ниток на дюйм) 1.600 1.505 1.400 1.175 1.002 4 5 6 8 10 12 номинальный размер резьбы 2-1 2 2-1 4 2 1-3 4 1-5 8 1-1 2 минимальный внутренний диаметр (дюйм) 2.200 2.010 1.800 1.600 1.505 1.400 Только пластина NTB-4A. "Нарезание резьбы 16 или 20 ниток дюйм возможно если внутренний диаметр равен 1.375" или больше. Таблица сравнения числа ниток на д TPI (ниток на дюйм) ойм и 20 макси 16 3 2л о- ого р 10 адиус 8 а впад 6 ины 5 рофил 4 я (дюй 3 мовая 2-1 2 е сте 2 и с ма) 1-1 2 1-1 4 1 максимальный радиус впадины профиля ПРИМЕЧАНИЕ пластины для нарезания специальн 0036 ых резьб .0045 Buttres .0059 s доступ .0071 ны по з .0089 апросу. .0119 .0143 .0179 .0238 .0286 .0375 .0476 .0572 .0714 Точение
