213 Каталог WIDIA 2014 Новый режущий инструмент и инструментальная оснастка Стр.A193

Каталог WIDIA 2014 Новый инструмент Достижения Стр. A193 0213 Lab2u

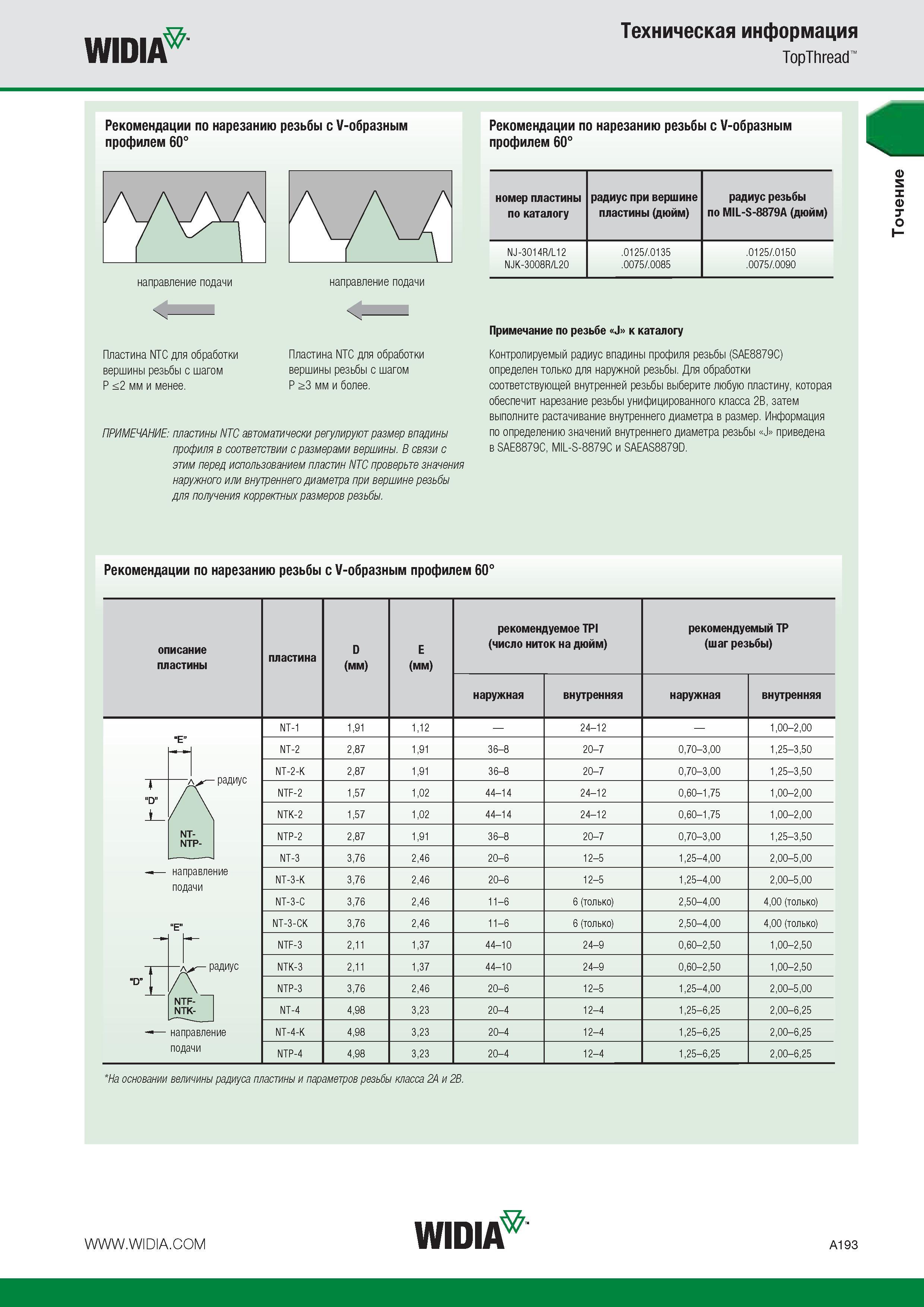

WIDIA Техническая информация TopThread Рекомендации по нарезанию резьбы с V-образным профилем 60 Рекомендации по нарезанию резьбы с V-образным профилем 60 номер пластины по каталогу NJ-3014R L12 NJK-3008R L20 радиус при вершине пластины (дюйм) .0125 .0135 .0075 .0085 радиус резьбы по MIL-S-8879A (дюйм) .0125 .0150 .0075 .0090 Пластина NTC для обработки вершины резьбы с шагом P 2 мм и менее. Пластина NTC для обработки вершины резьбы с шагом P 3 мм и более. ПРИМЕЧАНИЕ пластины NTC автоматически регулируют размер впадины профиля в соответствии с размерами вершины. В связи с этим перед использованием пластин NTC проверьте значения наружного или внутреннего диаметра при вершине резьбы для получения корректных размеров резьбы. Примечание по резьбе J к каталогу Контролируемый радиус впадины профиля резьбы (SAE8879C) определен только для наружной резьбы. Для обработки соответствующей внутренней резьбы выберите любую пластину которая обеспечит нарезание резьбы унифицированного класса 2В затем выполните растачивание внутреннего диаметра в размер. Информация по определению значений внутреннего диаметра резьбы J приведена в SAE8879C MIL-S-8879C и SAEAS8879D. Рекомендации по нарезанию резьбы с V-образным профилем 60 описание пластины пластина D (мм) E (мм) рекомендуемое TPI (число ниток на дюйм) рекомендуемый TP (шаг резьбы) наружная внутренняя наружная внутренняя NT-1 191 112 24-12 100-200 NT-2 287 191 36-8 20-7 070-300 125-350 NT-2-K 287 191 36-8 20-7 070-300 125-350 NTF-2 157 102 44-14 24-12 060-175 100-200 NTK-2 157 102 44-14 24-12 060-175 100-200 NTP-2 287 191 36-8 20-7 070-300 125-350 NT-3 376 246 20-6 12-5 125-400 200-500 NT-3-K 376 246 20-6 12-5 125-400 200-500 NT-3-C 376 246 11-6 6 (только) 250-400 400 (только) NT-3-CK 376 246 11-6 6 (только) 250-400 400 (только) NTF-3 211 137 44-10 24-9 060-250 100-250 NTK-3 211 137 44-10 24-9 060-250 100-250 NTP-3 376 246 20-6 12-5 125-400 200-500 NT-4 498 323 20-4 12-4 125-625 200-625 NT-4-K 498 323 20-4 12-4 125-625 200-625 NTP-4 498 323 20-4 12-4 125-625 200-625 направление подачи подачи На основании величины радиуса пластины и параметров резьбы класса 2A и 2B. Точение
