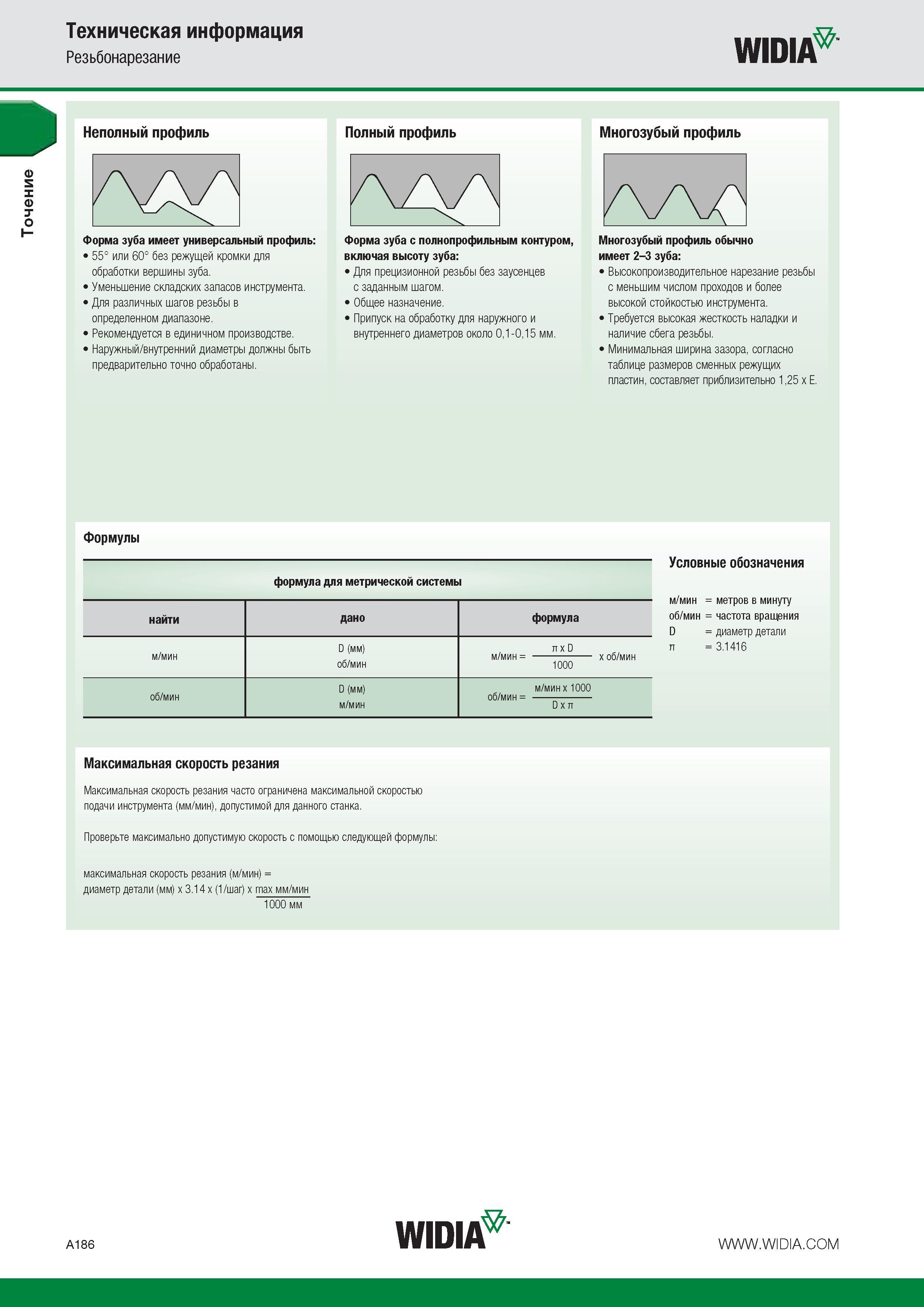

Точение Техническая информация Резьбонарезание WIDIA Неполный профиль Полный профиль Многозубый профиль Форма зуба имеет универсальный профиль 55 или 60 без режущей кромки для обработки вершины зуба. Уменьшение складских запасов инструмента. Для различных шагов резьбы в определенном диапазоне. Рекомендуется в единичном производстве. Наружный внутренний диаметры должны быть предварительно точно обработаны. Форма зуба с полнопрофильным контуром включая высоту зуба Для прецизионной резьбы без заусенцев с заданным шагом. Общее назначение. Припуск на обработку для наружного и внутреннего диаметров около 01-015 мм. Многозубый профиль обычно имеет 2-3 зуба Высокопроизводительное нарезание резьбы с меньшим числом проходов и более высокой стойкостью инструмента. Требуется высокая жесткость наладки и наличие сбега резьбы. Минимальная ширина зазора согласно таблице размеров сменных режущих пластин составляет приблизительно 125 x E. Формулы формула для метрической системы найти дано формула м/мин D (мм) об мин x D м/мин x об мин 1000 об мин D (мм) м/мин м/минx1000 об мин D x Условные обозначения м/мин метров в минуту об мин частота вращения D диаметр детали 3.1416 Максимальная скорость резания Максимальная скорость резания часто ограничена максимальной скоростью подачи инструмента (мм/мин) допустимой для данного станка. Проверьте максимально допустимую скорость с помощью следующей формулы максимальная скорость резания (м/мин) диаметр детали (мм) x 3.14 x (1 шаг) x max мм/мин 1000 мм A186 WIDIA
