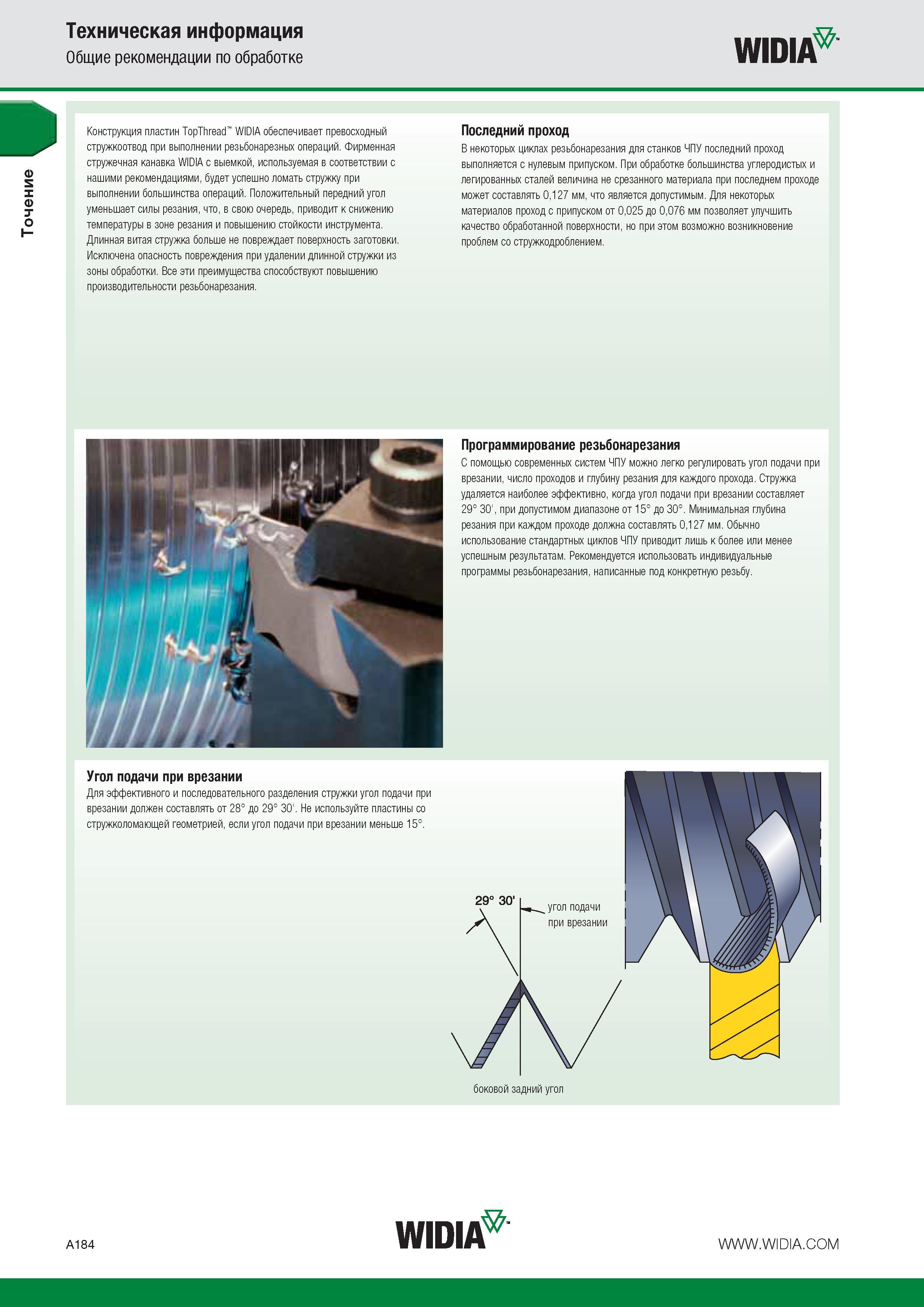

Точение Техническая информация Общие рекомендации по обработке WIDIA Конструкция пластин TopThread WIDIA обеспечивает превосходный стружкоотвод при выполнении резьбонарезных операций. Фирменная стружечная канавка WIDIA с выемкой используемая в соответствии с нашими рекомендациями будет успешно ломать стружку при выполнении большинства операций. Положительный передний угол уменьшает силы резания что в свою очередь приводит к снижению температуры в зоне резания и повышению стойкости инструмента. Длинная витая стружка больше не повреждает поверхность заготовки. Исключена опасность повреждения при удалении длинной стружки из зоны обработки. Все эти преимущества способствуют повышению производительности резьбонарезания. Последний проход В некоторых циклах резьбонарезания для станков ЧПУ последний проход выполняется с нулевым припуском. При обработке большинства углеродистых и легированных сталей величина не срезанного материала при последнем проходе может составлять 0127 мм что является допустимым. Для некоторых материалов проход с припуском от 0025 до 0076 мм позволяет улучшить качество обработанной поверхности но при этом возможно возникновение проблем со стружкодроблением. Программирование резьбонарезания С помощью современных систем ЧПУ можно легко регулировать угол подачи при врезании число проходов и глубину резания для каждого прохода. Стружка удаляется наиболее эффективно когда угол подачи при врезании составляет 29 30' при допустимом диапазоне от 15 до 30. Минимальная глубина резания при каждом проходе должна составлять 0127 мм. Обычно использование стандартных циклов ЧПУ приводит лишь к более или менее успешным результатам. Рекомендуется использовать индивидуальные программы резьбонарезания написанные под конкретную резьбу. Угол подачи при врезании Для эффективного и последовательного разделения стружки угол подачи при врезании должен составлять от 28 до 29 30'. Не используйте пластины со стружколомающей геометрией если угол подачи при врезании меньше 15.
