176 Каталог WIDIA 2014 Новый режущий инструмент и инструментальная оснастка Стр.A156

Каталог WIDIA 2014 Новый инструмент Достижения Стр. A156 0176 Lab2u

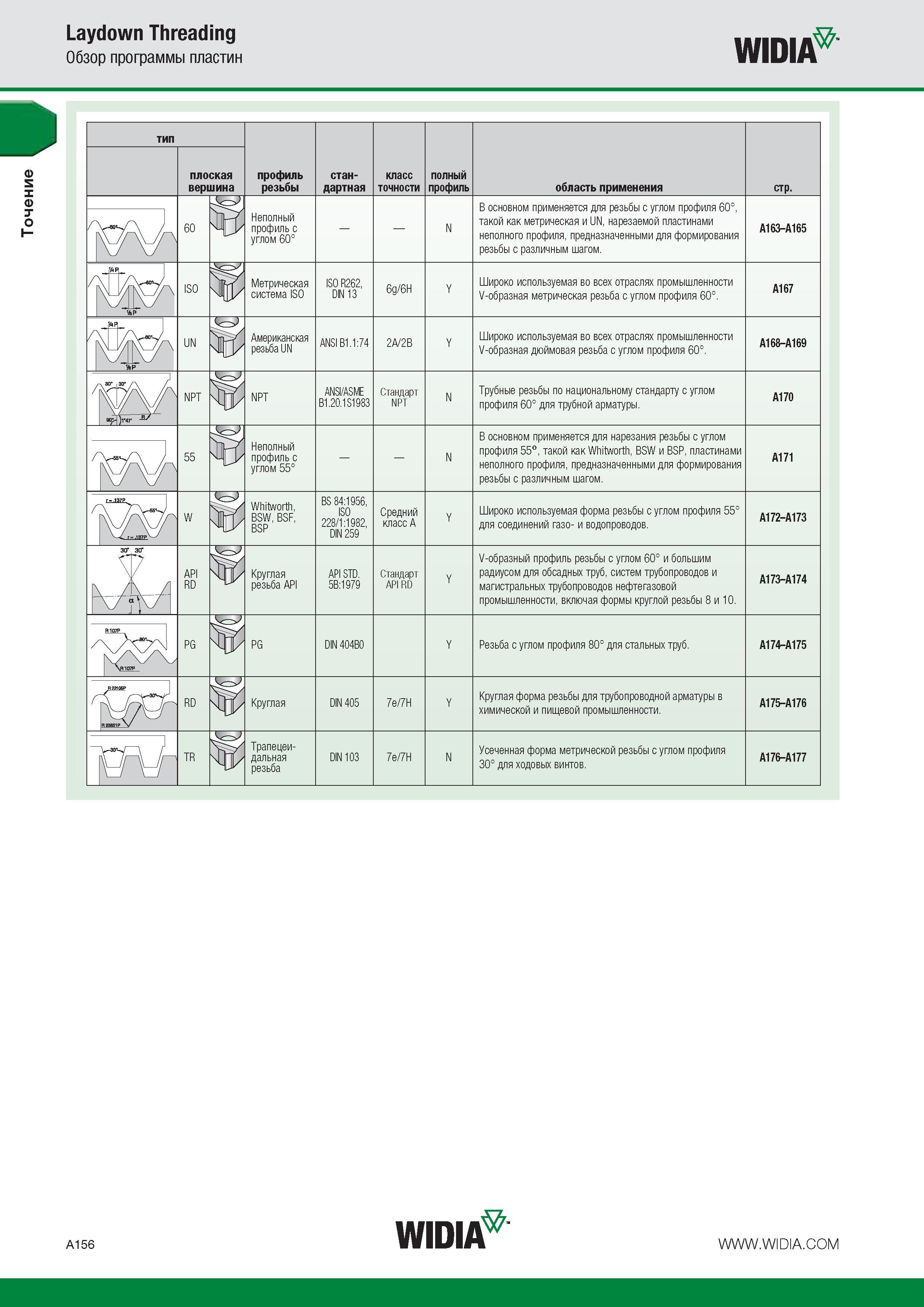

Точение Laydown Threading Обзор программы пластин WIDIA тип профиль резьбы стан- дартная класс точности полный профиль область применения стр. плоская вершина Л 60 Неполный профиль с углом 60 - N В основном применяется для резьбы с углом профиля 60 такой как метрическая и UN нарезаемой пластинами неполного профиля предназначенными для формирования резьбы с различным шагом. A163-A165 г i 1А р ISO Метрическая система ISO ISO R262 DIN 13 6g 6H Y Широко используемая во всех отраслях промышленности V-образная метрическая резьба с углом профиля 60. A167 с 8 UN V Американская резьба UN ANSI B1.1:74 2A 2B Y Широко используемая во всех отраслях промышленности V-образная дюймовая резьба с углом профиля 60. A168-A169 30 Л NPT V NPT ANSI ASME B1.20.1S1983 Стандарт NPT N Трубные резьбы по национальному стандарту с углом профиля 60 для трубной арматуры. A170 Г 55 Неполный профиль с углом 55 - N В основном применяется для нарезания резьбы с углом профиля 55 такой как Whitworth BSW и BSP пластинами неполного профиля предназначенными для формирования резьбы с различным шагом. A171 Г W V Whitworth BSW BSF BSP BS 84:1956 ISO 228 1:1982 DIN 259 Средний класс А Y Широко используемая форма резьбы с углом профиля 55 для соединений газо- и водопроводов. A172-A173 30" ЗСГ к API RD Круглая резьба API API STD. 5B:1979 Стандарт API RD Y V-образный профиль резьбы с углом 60 и большим радиусом для обсадных труб систем трубопроводов и магистральных трубопроводов нефтегазовой промышленности включая формы круглой резьбы 8 и 10. A173-A174 R107P y 7V R107P PG Ш PG DIN 404B0 Y Резьба с углом профиля 80 для стальных труб. A174-A175 Г ЯЗИОбР R23ES1P RD Круглая DIN 405 7e 7H Y Круглая форма резьбы для трубопроводной арматуры в химической и пищевой промышленности. A175-A176 mJ- TR Трапецеи- дальная резьба DIN 103 7e 7H N Усеченная форма метрической резьбы с углом профиля 30 для ходовых винтов. A176-A177 A156 WIDIA
