174 Каталог WIDIA 2014 Новый режущий инструмент и инструментальная оснастка Стр.A154

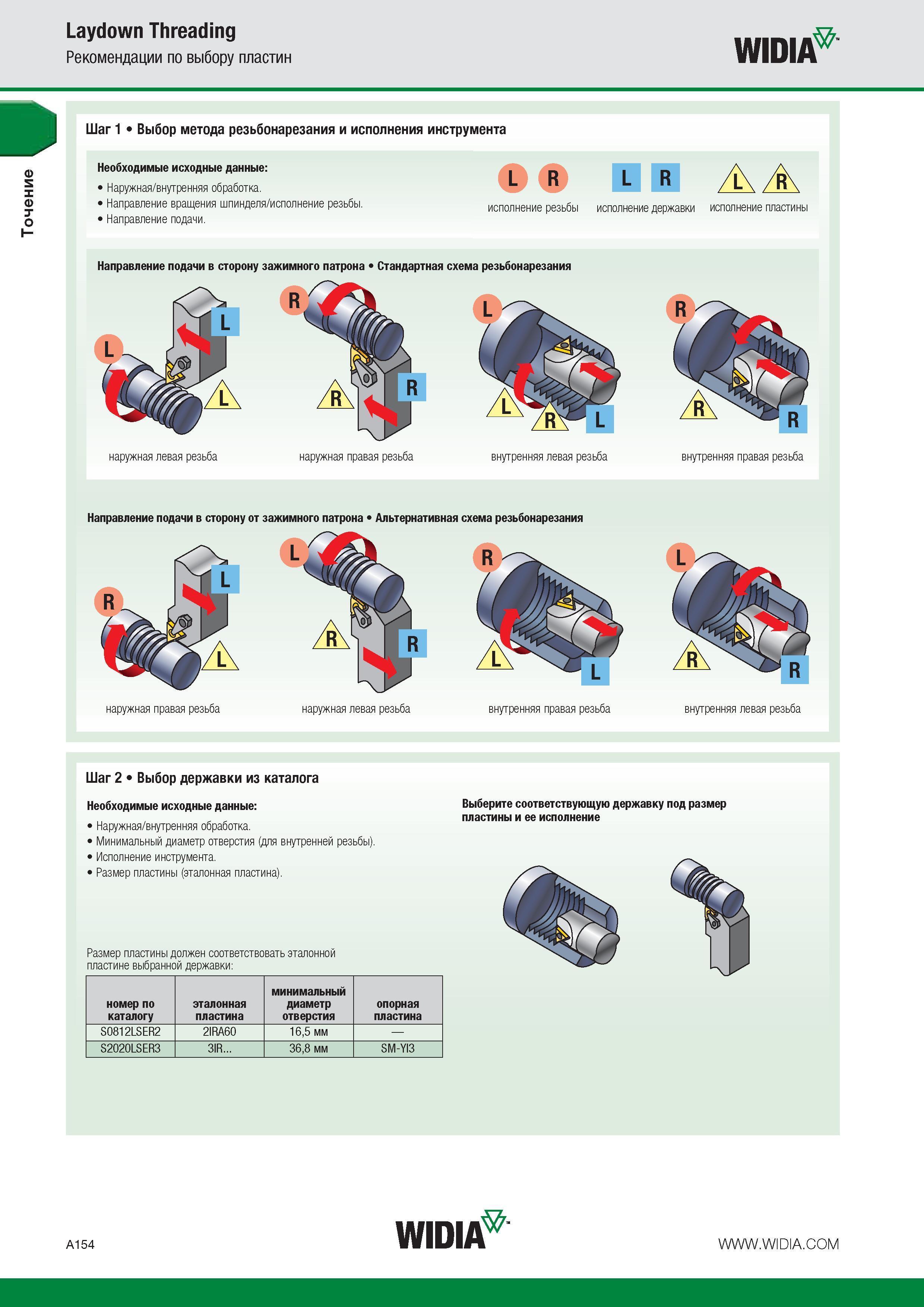

Каталог WIDIA 2014 Новый инструмент Достижения Стр. A154 0174 Lab2u Точение Laydown Threading Рекомендации по выбору пластин WIDIA Шаг 1 Выбор метода резьбонарезания и исполнения инструмента Необходимые исходные данные Наружная внутренняя обработка. Направление вращения шпинделя исполнение резьбы. Направление подачи. L R L R L R исполнение резьбы исполнение державки исполнение пластины Направление подачи в сторону зажимного патрона Стандартная схема резьбонарезания внутренняя правая резьба Направление подачи в сторону от зажимного патрона Альтернативная схема резьбонарезания внутренняя правая резьба внутренняя левая резьба Шаг 2 Выбор державки из каталога Необходимые исходные данные Наружная внутренняя обработка. Минимальный диаметр отверстия (для внутренней резьбы). Исполнение инструмента. Размер пластины (эталонная пластина). Размер пластины должен соответствовать эталонной пластине выбранной державки Выберите соответствующую державку под размер пластины и ее исполнение номер по каталогу эталонная пластина минимальный диаметр отверстия опорная пластина S0812LSER2 2IRA60 165 мм S2020LSER3 3IR... 368 мм SM-YI3
