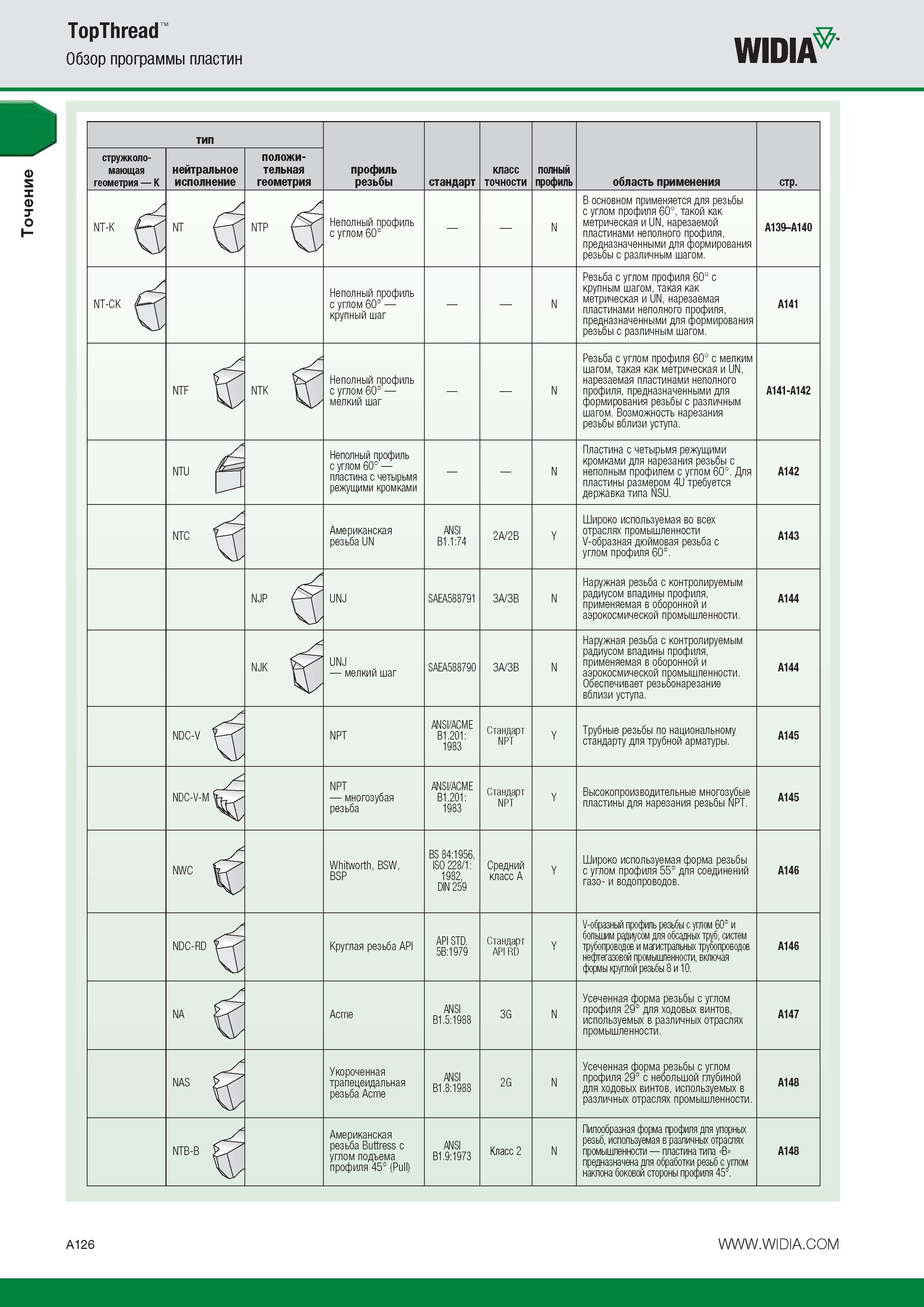

Точение TopThread Обзор программы пластин WIDIA тип профиль резьбы стандарт класс точности полный профиль область применения стр. стружколомающая геометрия К нейтральное исполнение положи- тельная геометрия NT-K NT NTP Неполный профиль с углом 60 N В основном применяется для резьбы с углом профиля 60 такой как метрическая и UN нарезаемой пластинами неполного профиля предназначенными для формирования резьбы с различным шагом. A139 A140 NT-CK Неполный профиль с углом 60 крупный шаг N Резьба с углом профиля 60 с крупным шагом такая как метрическая и UN нарезаемая пластинами неполного профиля предназначенными для формирования резьбы с различным шагом. A141 NTF NTK Неполный профиль с углом 60 мелкий шаг N Резьба с углом профиля 60 с мелким шагом такая как метрическая и UN нарезаемая пластинами неполного профиля предназначенными для формирования резьбы с различным шагом. Возможность нарезания резьбы вблизи уступа. A141-A142 NTU Неполный профиль с углом 60 пластина с четырьмя режущими кромками N Пластина с четырьмя режущими кромками для нарезания резьбы с неполным профилем с углом 60. Для пластины размером 4U требуется державка типа NSU. A142 NTC Американская резьба UN ANSI B1.1:74 2A 2B Y Широко используемая во всех отраслях промышленности V-образная дюймовая резьба с углом профиля 60. A143 NJP UNJ SAEA588791 3A 3B N Наружная резьба с контролируемым радиусом впадины профиля применяемая в оборонной и аэрокосмической промышленности. A144 NJK UNJ мелкий шаг SAEA588790 3A 3B N Наружная резьба с контролируемым радиусом впадины профиля применяемая в оборонной и аэрокосмической промышленности. Обеспечивает резьбонарезание вблизи уступа. A144 NDC-V NPT ANSI ACME B1.201 1983 Стандарт NPT Y Трубные резьбы по национальному стандарту для трубной арматуры. A145 NDC-V-M NPT многозубая резьба ANSI ACME B1.201 1983 Стандарт NPT Y Высокопроизводительные многозубые пластины для нарезания резьбы NPT. A145 NWC Whitworth BSW BSP BS 84:1956 ISO 228 1 1982 DIN 259 Средний класс А Y Широко используемая форма резьбы с углом профиля 55 для соединений газо- и водопроводов. A146 NDC-RD Круглая резьба API API STD. 5B:1979 Стандарт API RD Y V-образный профиль резьбы с углом 60 и большим радиусом для обсадных труб систем трубопроводов и магистральных трубопроводов нефтегазовой промышленности включая формы круглой резьбы 8 и 10. A146 NA Acme ANSI B1.5:1988 3G N Усеченная форма резьбы с углом профиля 29 для ходовых винтов используемых в различных отраслях промышленности. A147 NAS Укороченная трапецеидальная резьба Acme ANSI B1.8:1988 2G N Усеченная форма резьбы с углом профиля 29 с небольшой глубиной для ходовых винтов используемых в различных отраслях промышленности. A148 NTB-B Американская резьба Buttress с углом подъема профиля 45 (Pull) ANSI B1.9:1973 Класс 2 N Пилообразная форма профиля для упорных резьб используемая в различных отраслях промышленности пластина типа B предназначена для обработки резьб с углом наклона боковой стороны профиля 45. A148 A126
