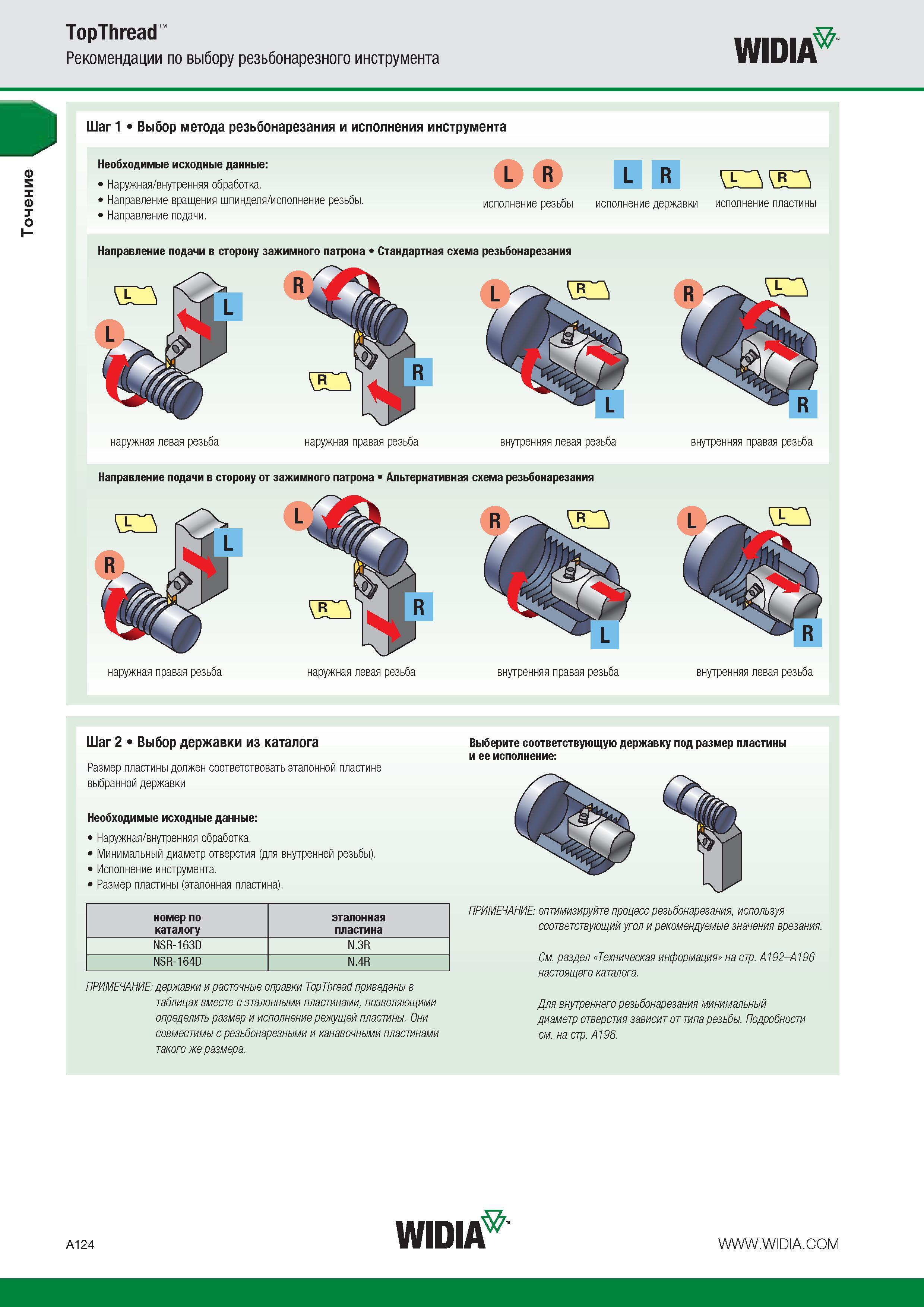

144 Каталог WIDIA 2014 Новый режущий инструмент и инструментальная оснастка Стр.A124 |
|||||
Каталог WIDIA 2014 Новый инструмент Достижения Стр. A124 0144 Lab2u Точение TopThread Рекомендации по выбору резьбонарезного инструмента WIDIA Шаг 1 Выбор метода резьбонарезания и исполнения инструмента Необходимые исходные данные Наружная внутренняя обработка. Направление вращения шпинделя исполнение резьбы Направление подачи. L R исполнение резьбы исполнение державки исполнение пластины Направление подачи в сторону зажимного патрона Стандартная схема резьбонарезания Направление подачи в сторону от зажимного патрона Альтернативная схема резьбонарезания Шаг 2 Выбор державки из каталога Размер пластины должен соответствовать эталонной пластине выбранной державки Необходимые исходные данные Наружная внутренняя обработка. Минимальный диаметр отверстия (для внутренней резьбы). Исполнение инструмента. Размер пластины (эталонная пластина). номер по эталонная каталогу пластина NSR-163D N.3R NSR-164D N.4R ПРИМЕЧАНИЕ державки и расточные оправки TopThread приведены в таблицах вместе с эталонными пластинами позволяющими определить размер и исполнение режущей пластины. Они совместимы с резьбонарезными и канавочными пластинами такого же размера. Выберите соответствующую державку под размер пластины и ее исполнение ПРИМЕЧАНИЕ оптимизируйте процесс резьбонарезания используя соответствующий угол и рекомендуемые значения врезания. См. раздел Техническая информация на стр. A192-A196 настоящего каталога. Для внутреннего резьбонарезания минимальный диаметр отверстия зависит от типа резьбы. Подробности см. на стр. A196. A124 WIDIA |
|||||
