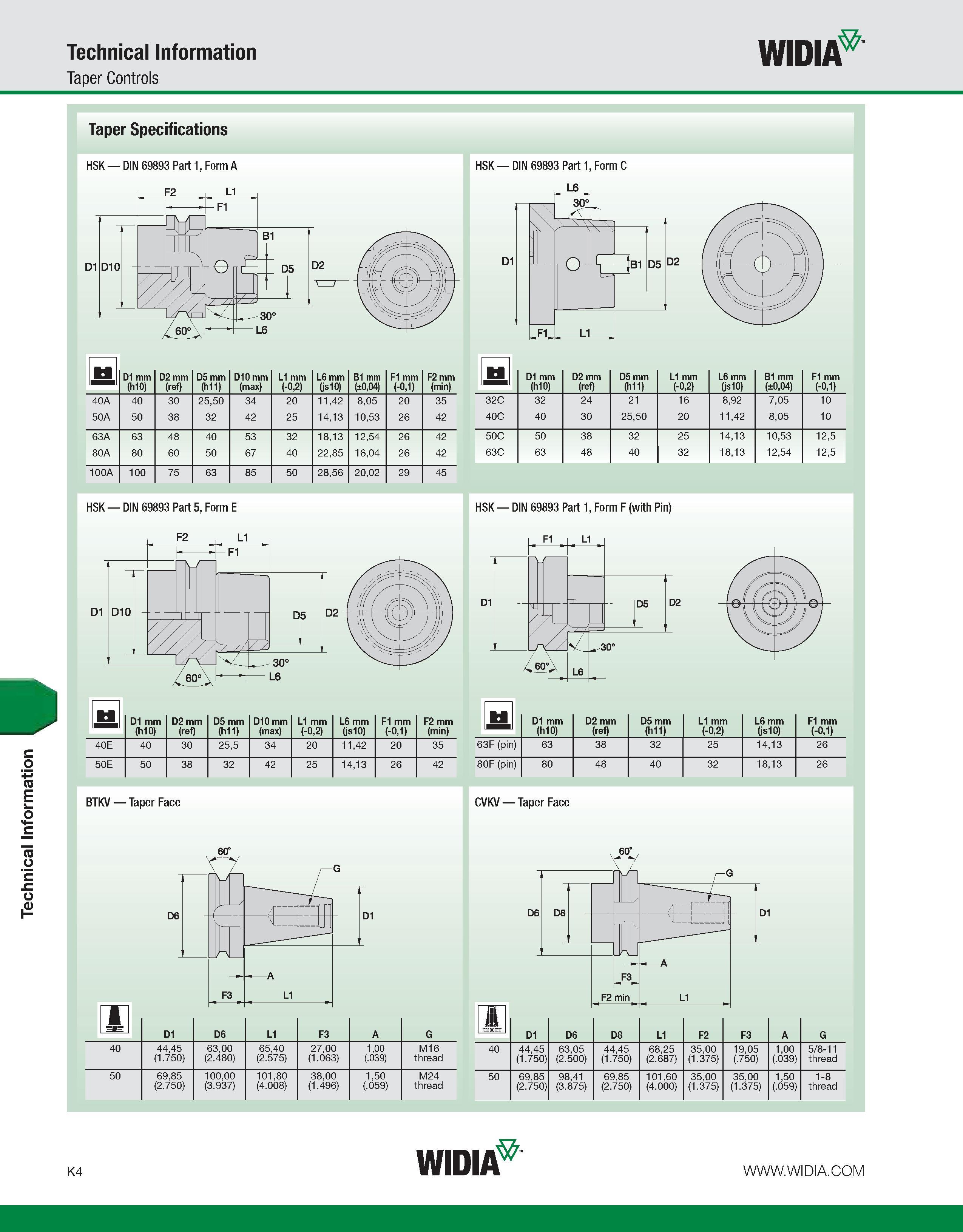

Technical Information Technical Information Taper Controls WIDIA Taper Specifications HSK DIN 69893 Part 1, Form A HSK DIN 69893 Part 1, Form C Bfl D1 mm D2 mm D5 mm D10 mm L1 mm L6 mm B1 mm F1 mm F2 mm (h10) (ref) (h11) (max) (-0,2) (js10) (±0,04) (-0,1) (min) 40A 40 30 25,50 34 20 11,42 8,05 20 35 50A 50 38 32 42 25 14,13 10,53 26 42 63A 63 48 40 53 32 18,13 12,54 26 42 80A 80 60 50 67 40 22,85 16,04 26 42 100A 100 75 63 85 50 28,56 20,02 29 45 HSK DIN 69893 Part 5, Form E D1 mm (h10) D2 mm (ref) D5 mm (h11) D10 mm (max) L1 mm (-0,2) L6 mm (js10) F1 mm (-0,1) F2 mm (min) 40E 40 30 25,5 34 20 11,42 20 35 50E 50 38 32 42 25 14,13 26 42 BTKV Taper Face 60" J D1 D6 L1 F3 A G 40 44,45 (1.750) 63,00 (2.480) 65,40 (2.575) 27,00 (1.063) 1,00 (.039) M16 thread 50 69,85 (2.750) 100,00 (3.937) 101,80 (4.008) 38,00 (1.496) 1,50 (.059) M24 thread IMI D1 mm (h10) D2 mm (ref) D5 mm (h11) L1 mm (-0,2) L6 mm (js10) B1 mm (±0,04) F1 mm (-0,1) 32C 32 24 21 16 8,92 7,05 10 40C 40 30 25,50 20 11,42 8,05 10 50C 63C 50 63 38 48 32 40 25 32 14.13 18.13 10.53 12.54 12.5 12.5 HSK DIN 69893 Part 1, Form F (with Pin) II D1 mm (h10) D2 mm (ref) D5 mm (h11) L1 mm (-0,2) L6 mm (js10) F1 mm (-0,1) 63F (pin) 63 38 32 25 14,13 26 80F (pin) 80 48 40 32 18,13 26 CVKV Taper Face 60‘ w ill sssiss-. D1 D6 D8 L1 F2 F3 A G 40 44,45 (1.750) 63,05 (2.500) 44,45 (1.750) 68,25 (2.687) 35,00 (1.375) 19,05 (.750) 1,00 (.039) 5/8-11 thread 50 69,85 (2.750) 98,41 (3.875) 69,85 (2.750) 101,60 (4.000) 35,00 (1.375) 35,00 (1.375) 1,50 (.059) 1-8 thread K4 WIDIA
