591 Каталог WIDIA 2011 Инструментальная оснастка для металлорежущих станков Стр.C51

Каталог WIDIA 2011 Инструментальная оснастка Стр. C51 0591 ENG Lab2u

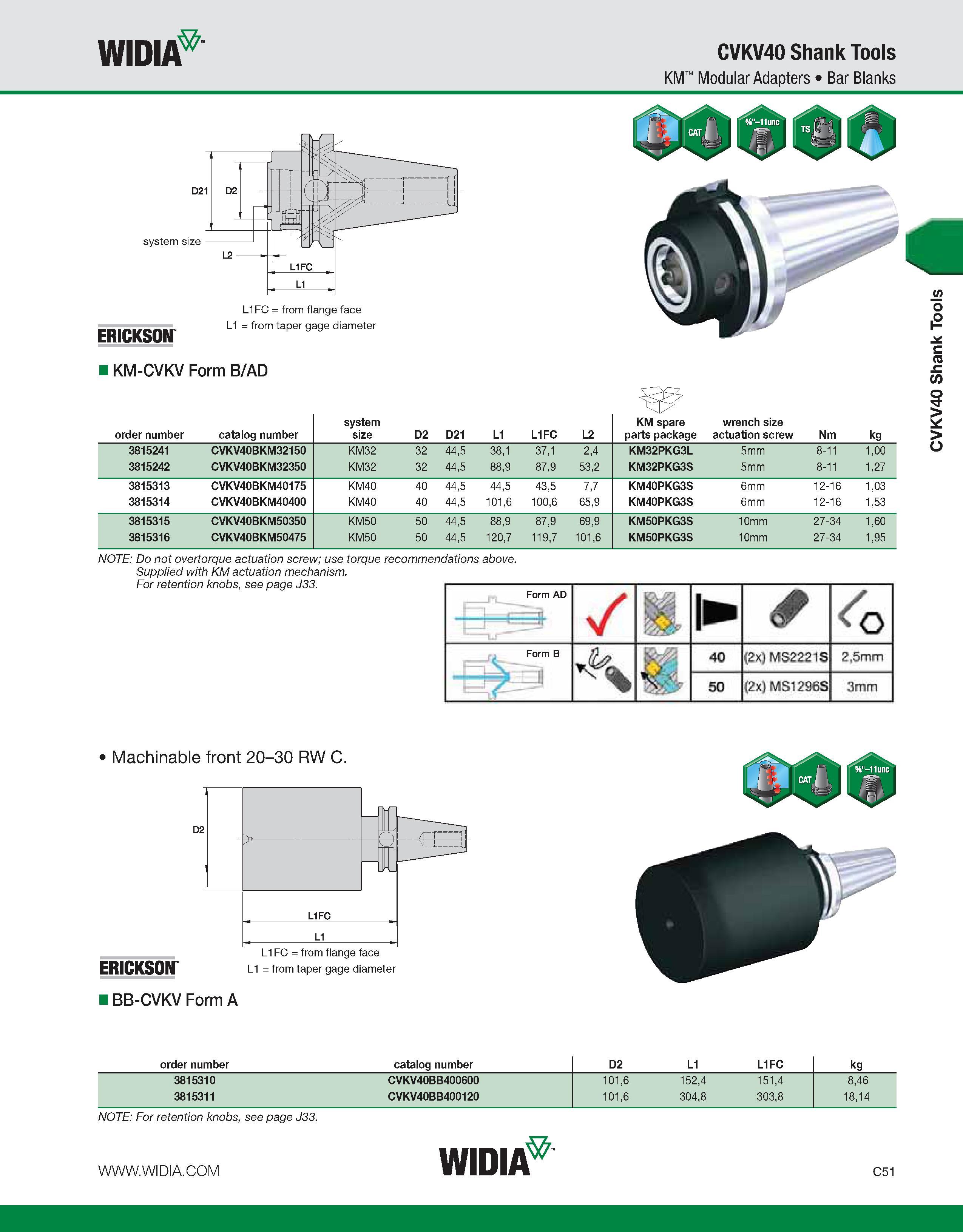

WIDIA CVKV40 Shank Tools KM Modular Adapters Bar Blanks system size ERICKSON- KM-CVKV Form B/AD order number catalog number system size D2 D21 L1 L1FC L2 KM spare parts package wrench size actuation screw Nm kg 3815241 CVKV40BKM32150 KM32 32 44,5 38,1 37,1 2,4 KM32PKG3L 5mm 8-11 1,00 3815242 CVKV40BKM32350 KM32 32 44,5 88,9 87,9 53,2 KM32PKG3S 5mm 8-11 1,27 3815313 CVKV40BKM40175 KM40 40 44,5 44,5 43,5 7,7 KM40PKG3S 6mm 12-16 1,03 3815314 CVKV40BKM40400 KM40 40 44,5 101,6 100,6 65,9 KM40PKG3S 6mm 12-16 1,53 3815315 CVKV40BKM50350 KM50 50 44,5 88,9 87,9 69,9 KM50PKG3S 10mm 27-34 1,60 3815316 CVKV40BKM50475 KM50 50 44,5 120,7 119,7 101,6 KM50PKG3S 10mm 27-34 1,95 NOTE: Do not overtorque actuation screw; use torque recommendations above. Supplied with Km actuation mechanism. For retention knobs, see page J33. - Form AD s 2 M / n=i=3 w m w
