192 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A182

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A182 0192 Lab2u

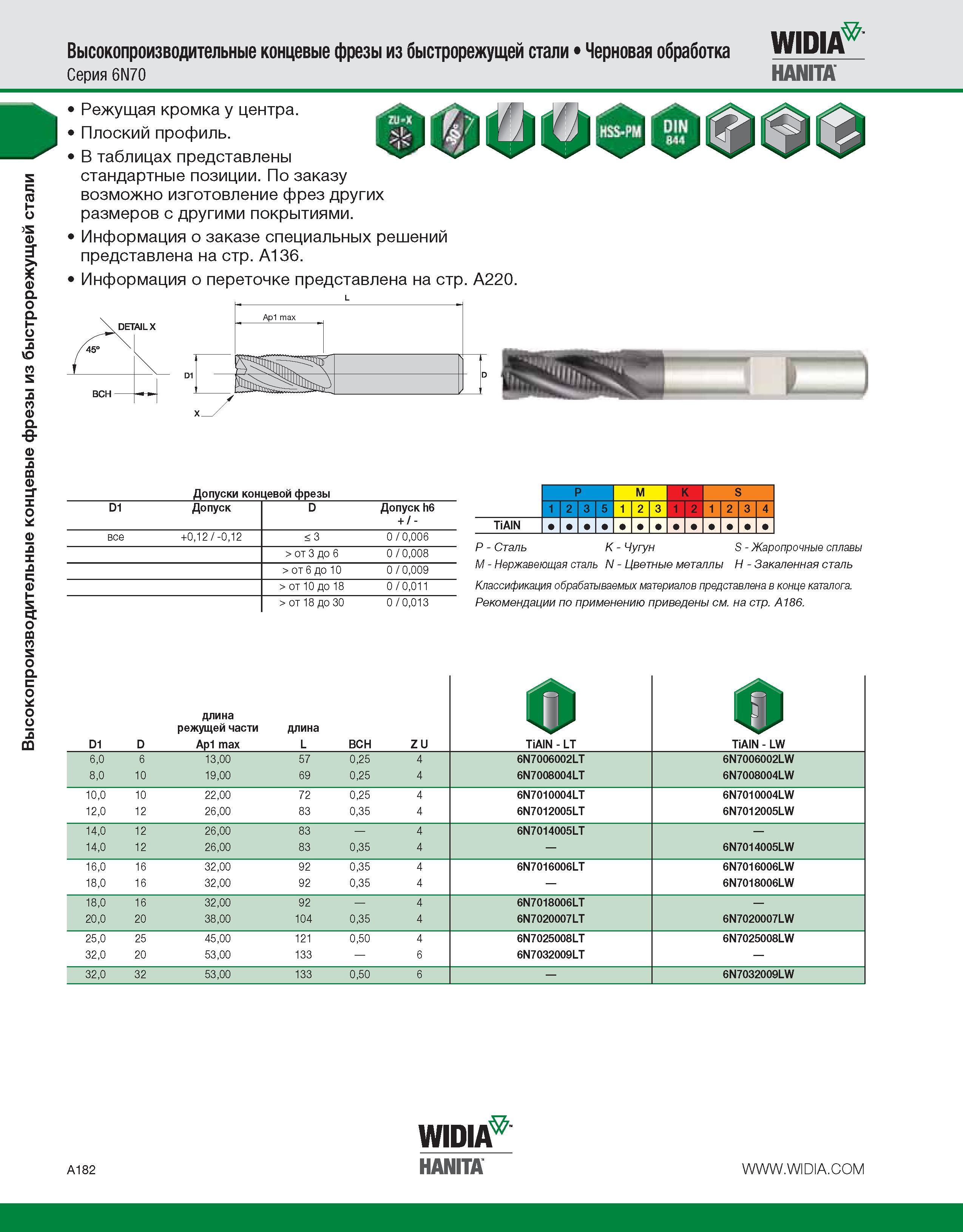

Высокопроизводительные концевые фрезы из быстрорежущей стали Высокопроизводительные концевые фрезы из быстрорежущей стали Черновая обработка Серия 6N70 Widia Hanita Режущая кромка у центра. Плоский профиль. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220 Допуски концевой фрезы D1 Допуск D Допуск h6 + / - все +0,12 / -0,12 < 3 0 / 0,006 > от 3 до 6 0 / 0,008 > от 6 до 10 0 / 0,009 > от 10 до 18 0 / 0,011 > от 18 до 30 0 / 0,013 P M K S 1 2 3 5 1 2 3 1 2 1 2 3 4 TiAlN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению приведены см. на стр. A186. D1 D длина режущей части Ap1 max длина L BCH Z U 0 TiAlN - LT TiAlN - LW 6,0 6 13,00 57 0,25 4 6N7006002LT 6N7006002LW 8,0 10 19,00 69 0,25 4 6N7008004LT 6N7008004LW 10,0 10 22,00 72 0,25 4 6N7010004LT 6N7010004LW 12,0 12 26,00 83 0,35 4 6N7012005LT 6N7012005LW 14,0 12 26,00 83 4 6N7014005LT 14,0 12 26,00 83 0,35 4 6N7014005LW 16,0 16 32,00 92 0,35 4 6N7016006LT 6N7016006LW 18,0 16 32,00 92 0,35 4 6N7018006LW 18,0 16 32,00 92 4 6N7018006LT 20,0 20 38,00 104 0,35 4 6N7020007LT 6N7020007LW 25,0 25 45,00 121 0,50 4 6N7025008LT 6N7025008LW 32,0 20 53,00 133 6 6N7032009LT 32,0 32 53,00 133 0,50 6 6N7032009LW WIDIA7 A182 HANITA
