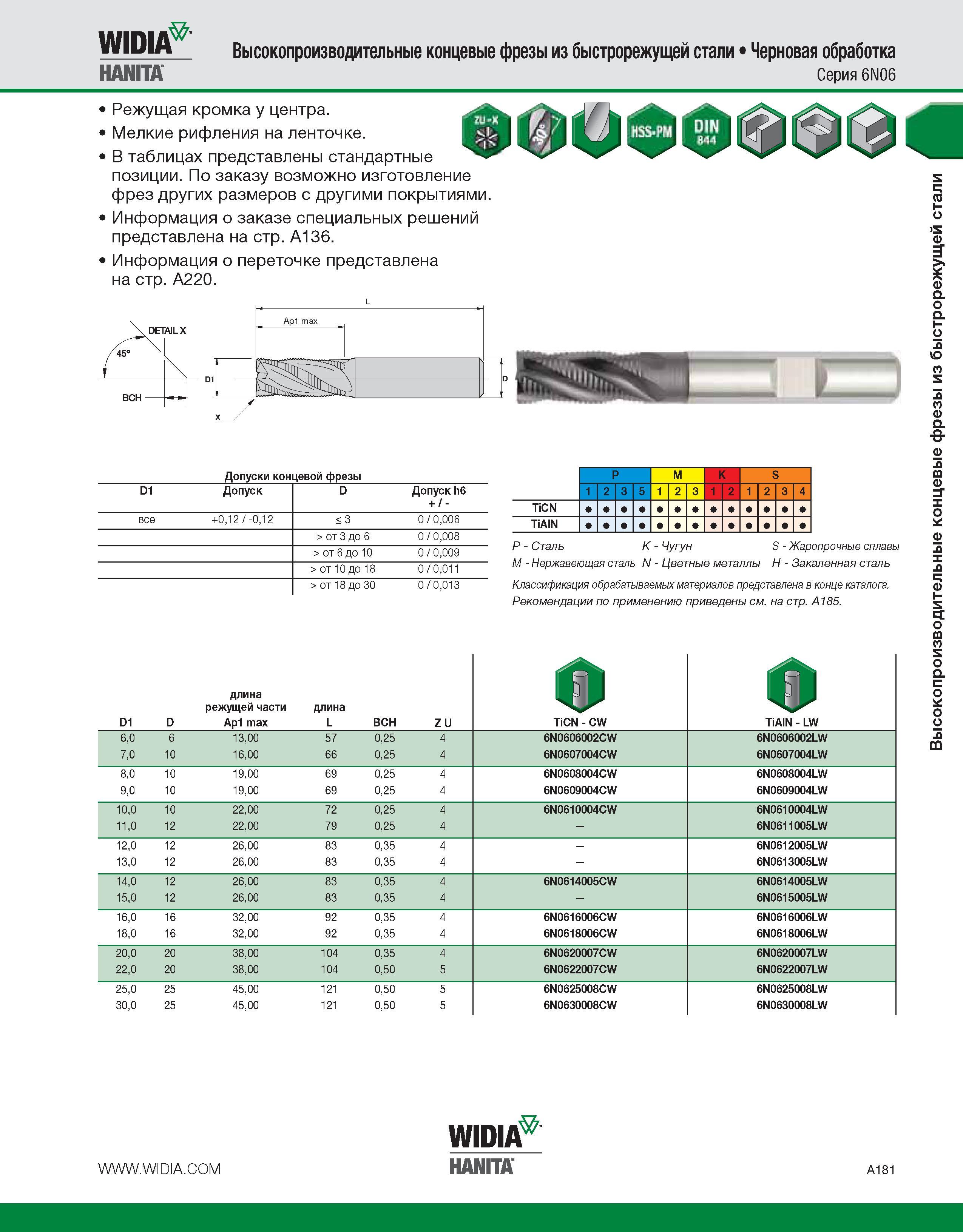

Widia Hanita Высокопроизводительные концевые фрезы из быстрорежущей стали Черновая обработка Серия 6N06 Режущая кромка у центра. Мелкие рифления на ленточке. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы P M K S D1 Допуск D Допуск h6 1 2 3 5 1 2 3 1 2 1 2 3 4 + 1 - TiCN все +0,12 / -0,12 < 3 0 0,006 TiAlN > от 3 до 6 > от 6 до 10 > от 10 до 18 > от 18 до 30 0 / 0,008 0 / 0,009 0 / 0,011 0 / 0,013 P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению приведены см. на стр. A185. D1 D длина режущей части Ap1 max длина L BCH Z U 0 TiCN - CW 0 TiAlN - LW 6,0 6 13,00 57 0,25 4 6N0606002CW 6N0606002LW 7,0 10 16,00 66 0,25 4 6N0607004CW 6N0607004LW 8,0 10 19,00 69 0,25 4 6N0608004CW 6N0608004LW 9,0 10 19,00 69 0,25 4 6N0609004CW 6N0609004LW 10,0 10 22,00 72 0,25 4 6N0610004CW 6N0610004LW 11,0 12 22,00 79 0,25 4 - 6N0611005LW 12,0 12 26,00 83 0,35 4 - 6N0612005LW 13,0 12 26,00 83 0,35 4 - 6N0613005LW 14,0 12 26,00 83 0,35 4 6N0614005CW 6N0614005LW 15,0 12 26,00 83 0,35 4 - 6N0615005LW 16,0 16 32,00 92 0,35 4 6N0616006CW 6N0616006LW 18,0 16 32,00 92 0,35 4 6N0618006CW 6N0618006LW 20,0 20 38,00 104 0,35 4 6N0620007CW 6N0620007LW 22,0 20 38,00 104 0,50 5 6N0622007CW 6N0622007LW 25,0 25 45,00 121 0,50 5 6N0625008CW 6N0625008LW 30,0 25 45,00 121 0,50 5 6N0630008CW 6N0630008LW Widia Hanita A181 Высокопроизводительные концевые фрезы из быстрорежущей стали
