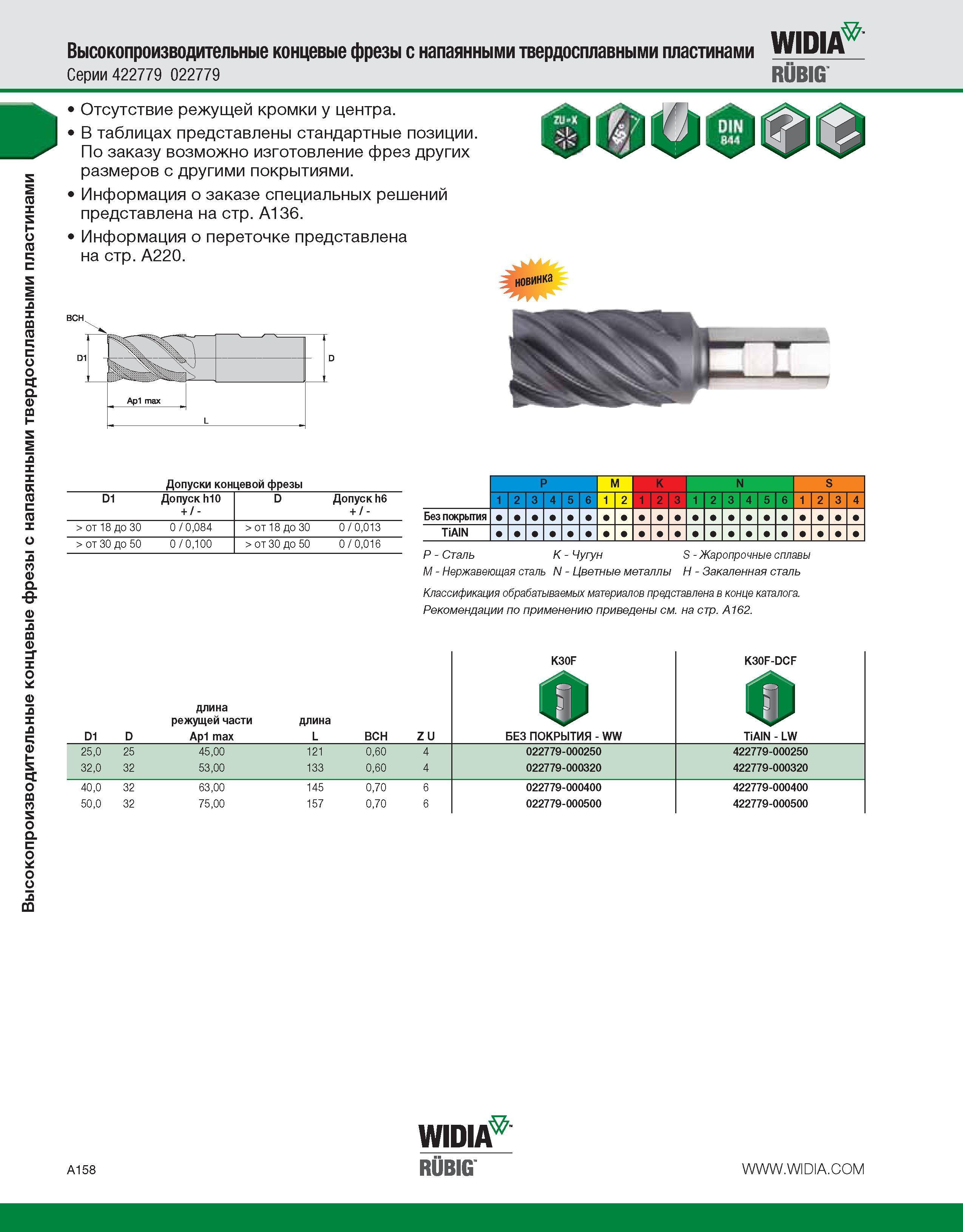

Высокопроизводительные концевые фрезы с напаянными твердосплавными пластинами Высокопроизводительные концевые фрезы с напаянными твердосплавными пластинами WIDIA Серии 422779 022779 Отсутствие режущей кромки у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы D1 Допуск h10 D Допуск h6 + / - + / - > от 18 до 30 0 / 0,084 > от 18 до 30 0 / 0,013 > от 30 до 50 0 / 0,100 > от 30 до 50 0 / 0,016 P M K N S 1 2 3 4 5 6 1 2 1 2 3 1 2 3 4 5 6 1 2 3 4 Без покрытия TiAlN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению приведены см. на стр. A162. D1 длина режущей части Ap1 max длина L BCH Z U K30F 0 БЕЗ ПОКРЫТИЯ - WW K30F-DCF TiAlN - LW 25.0 32.0 25 32 45.00 53.00 121 133 0,60 0,60 022779-000250 022779-000320 422779-000250 422779-000320 40.0 50.0 32 32 63.00 75.00 145 157 0,70 0,70 022779-000400 022779-000500 422779-000400 422779-000500 D VHPI A158 RUBIG'
