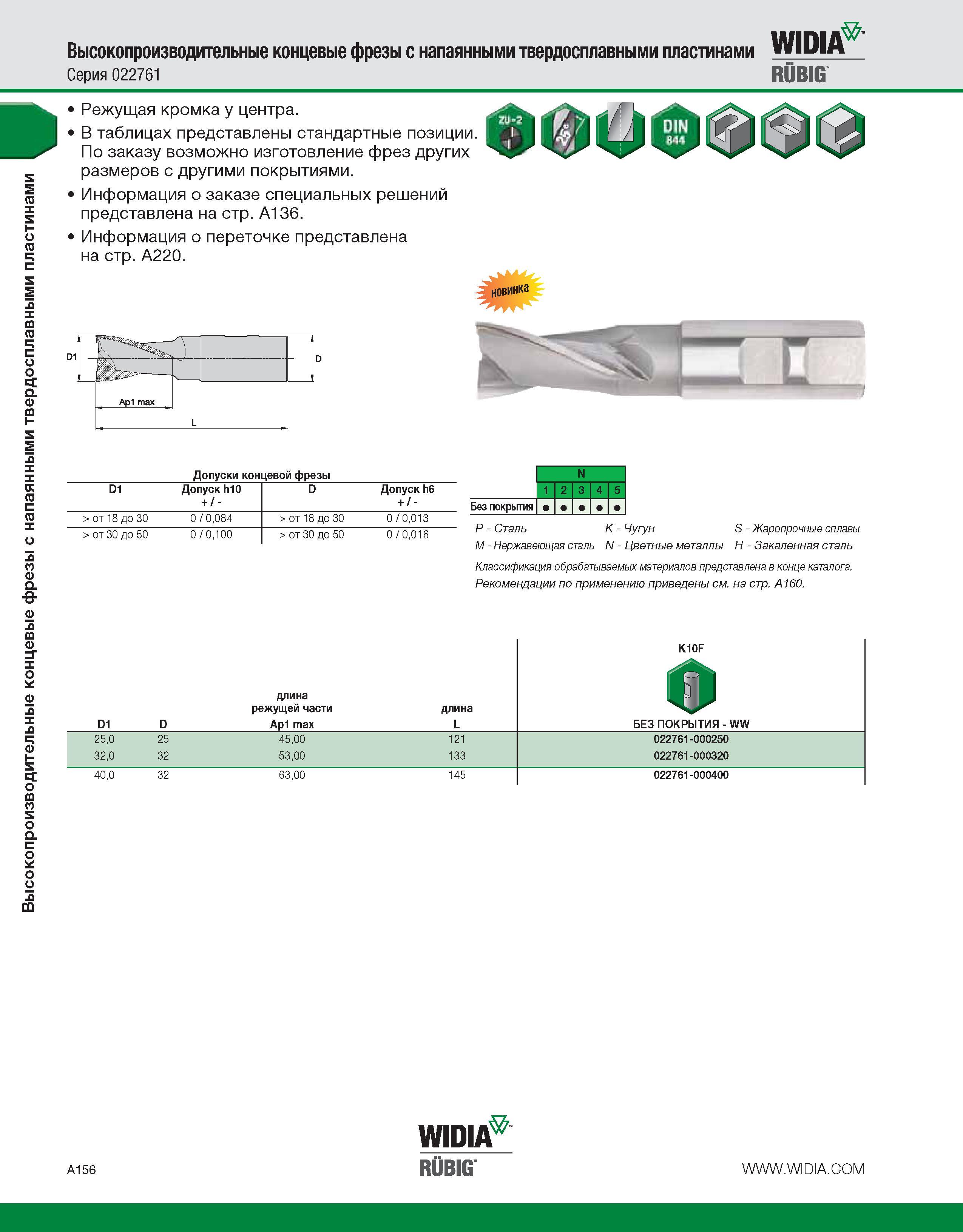

Высокопроизводительные концевые фрезы с напаянными твердосплавными пластинами Высокопроизводительные концевые фрезы с напаянными твердосплавными пластинами WIDIA Серия 022761 Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы D1 Допуск h10 D Допуск h6 + / - + / - > от 18 до 30 0 / 0,084 > от 18 до 30 0 / 0,013 > от 30 до 50 0 / 0,100 > от 30 до 50 0 / 0,016 N 1 2 3 4 5 Без покрытия P - Сталь K - Чугун S -Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению приведены см. на стр. A160. D1 D длина режущей части Ap1 max длина L K10F БЕЗ ПОКРЫТИЯ - WW 25,0 25 45,00 121 022761-000250 32,0 32 53,00 133 022761-000320 40,0 32 63,00 145 022761-000400 WIDIA7 A156 RUBIG
