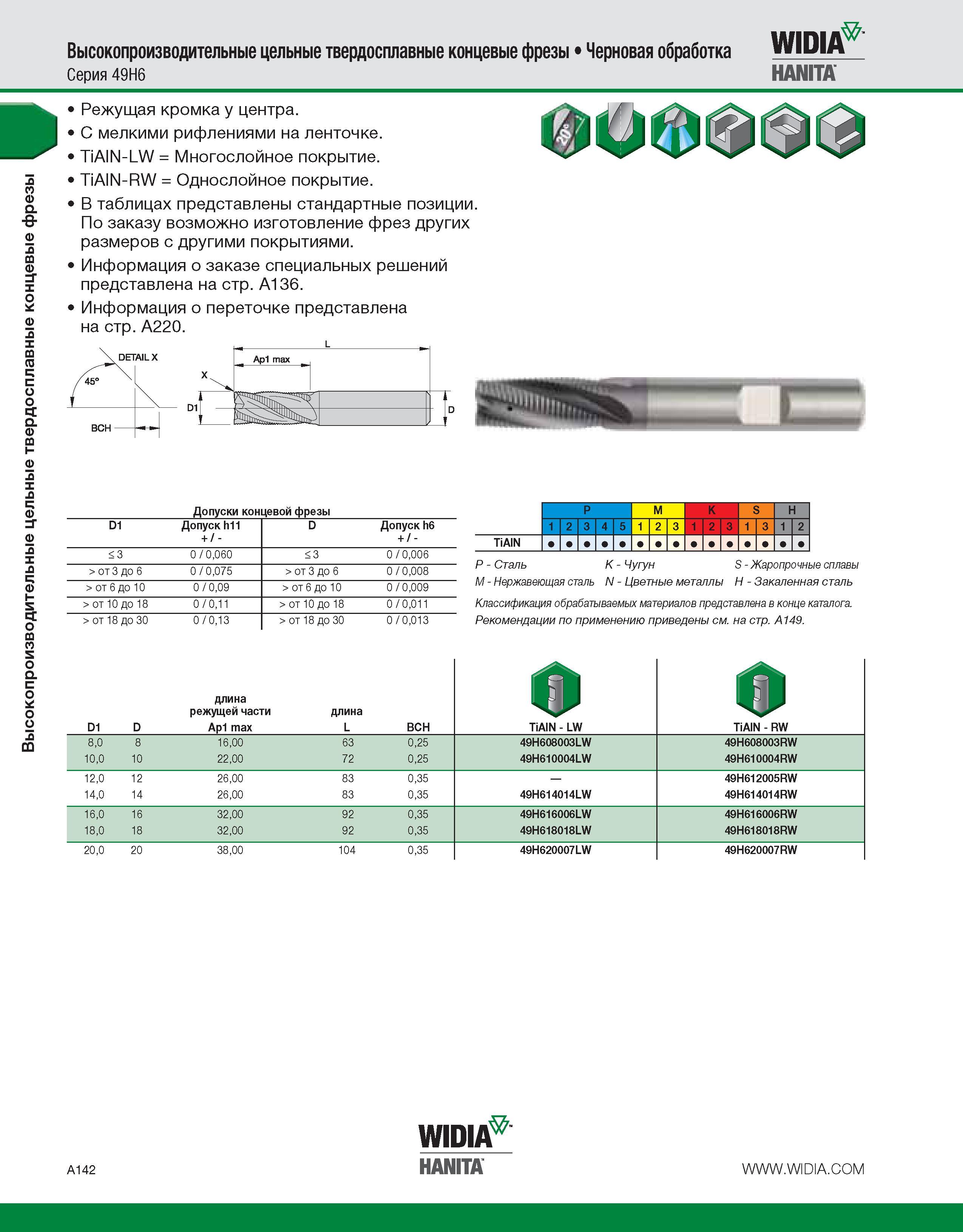

Высокопроизводительные цельные твердосплавные концевые фрезы Черновая обработка Серия 49H6 Widia Hanita Режущая кромка у центра. С мелкими рифлениями на ленточке. TiAlN-LW = Многослойное покрытие. TiAlN-RW = Однослойное покрытие. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. > от 3 до 6 > от 6 до 10 > от 10 до 18 > от 18 до 30 Допуски концевой фрезы P M K S H D1 Допуск h11 + / - D Допуск h6 1 2 3 4 5 1 2 3 1 2 3 1 3 1 2 + / - TiAlN 0 / 0,075 0 / 0,09 0 / 0,11 0 / 0,13 > от 3 до 6 > от 6 до 10 > от 10 до 18 > от 18 до 30 0 / 0,008 0 / 0,009 0 / 0,011 0 / 0,013 P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению приведены см. на стр. A149. D1 D длина режущей части Ap1 max длина L BCH TiAlN - LW TiAlN - RW 8,0 8 16,00 63 0,25 49H608003LW 49H608003RW 10,0 10 22,00 72 0,25 49H610004LW 49H610004RW 12,0 12 26,00 83 0,35 49H612005RW 14,0 14 26,00 83 0,35 49H614014LW 49H614014RW 16,0 16 32,00 92 0,35 49H616006LW 49H616006RW 18,0 18 32,00 92 0,35 49H618018LW 49H618018RW 20,0 20 38,00 104 0,35 49H620007LW 49H620007RW WIDIA7 A142 HANITA
