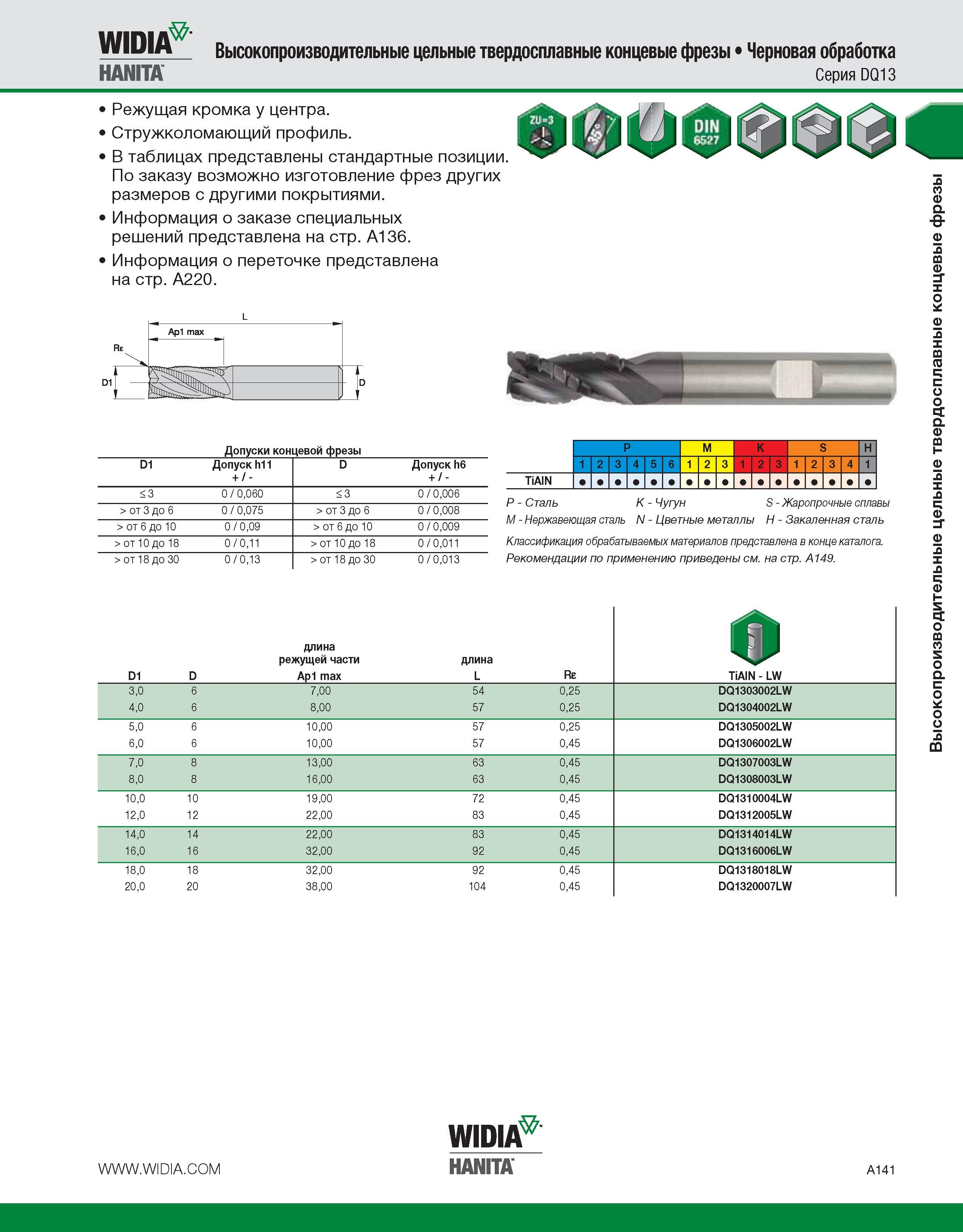

Widia Hanita Высокопроизводительные цельные твердосплавные концевые фрезы Черновая обработка Серия DQ13 Режущая кромка у центра. Стружколомающий профиль. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы D1 Допуск h11 + / - D Допуск h6 + / - < 3 0 / 0,060 < 3 0 / 0,006 > от 3 до 6 0 / 0,075 > от 3 до 6 0 / 0,008 > от 6 до 10 0 / 0,09 > от 6 до 10 0 / 0,009 > от 10 до 18 0 / 0,11 > от 10 до 18 0 / 0,011 > от 18 до 30 0 / 0,13 > от 18 до 30 0 / 0,013 P M K S H 1 2 3 4 5 6 1 2 3 1 2 3 1 2 3 4 1 TiAlN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению приведены см. на стр. A149. D1 D длина режущей части Ap1 max длина L Re 9 TiAlN - LW 3,0 6 7,00 54 0,25 DQ1303002LW 4,0 6 8,00 57 0,25 DQ1304002LW 5,0 6 10,00 57 0,25 DQ1305002LW 6,0 6 10,00 57 0,45 DQ1306002LW 7,0 8 13,00 63 0,45 DQ1307003LW 8,0 8 16,00 63 0,45 DQ1308003LW 10,0 10 19,00 72 0,45 DQ1310004LW 12,0 12 22,00 83 0,45 DQ1312005LW 14,0 14 22,00 83 0,45 DQ1314014LW 16,0 16 32,00 92 0,45 DQ1316006LW 18,0 18 32,00 92 0,45 DQ1318018LW 20,0 20 38,00 104 0,45 DQ1320007LW Widia Hanita A141 Высокопроизводительные цельные твердосплавные концевые фрезы
