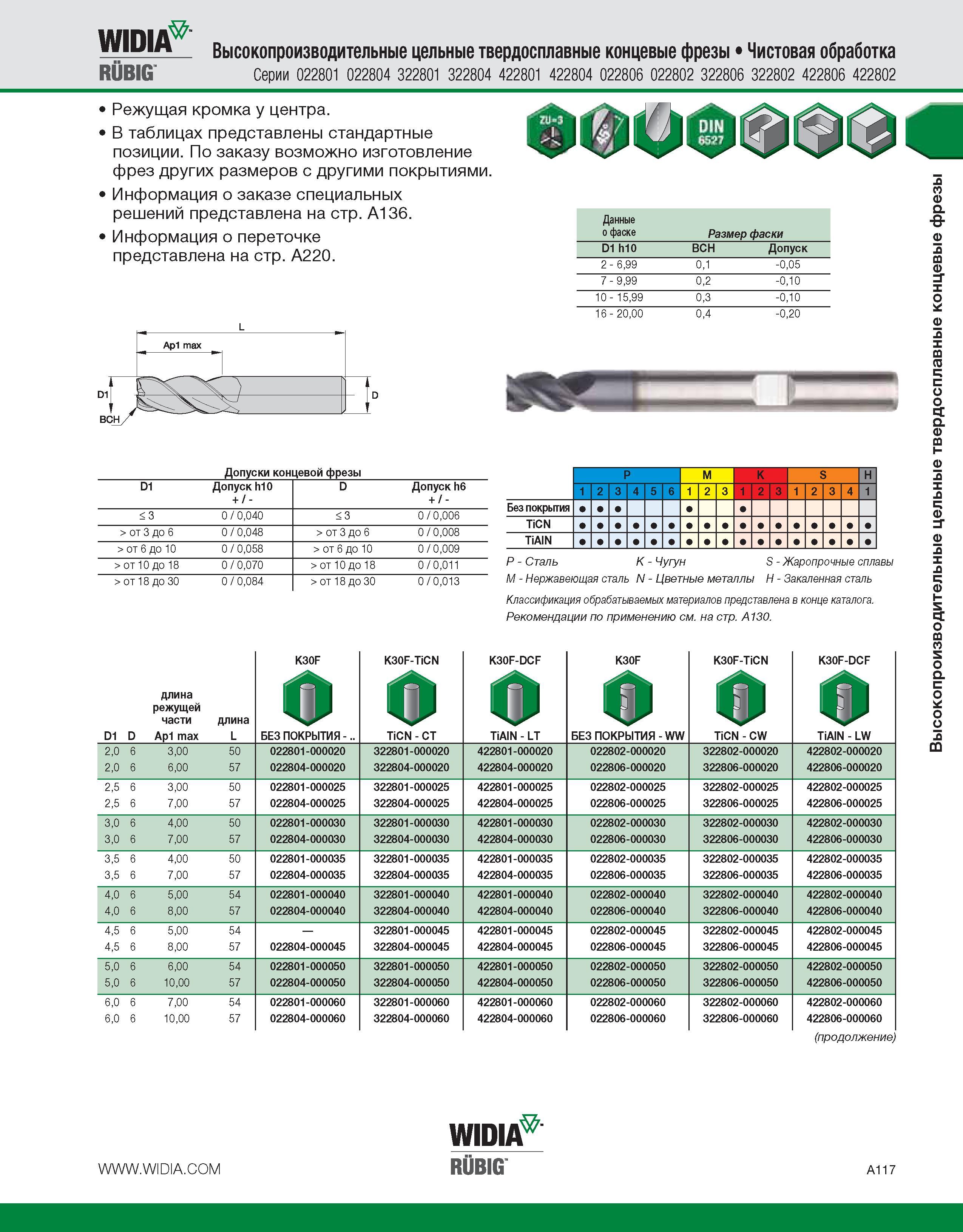

WIDIA RUBIG № Высокопроизводительные цельные твердосплавные концевые фрезы Чистовая обработка Серии 022801 022804 322801 322804 422801 422804 022806 022802 322806 322802 422806 422802 Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Данные о фаске Размер фаски D1 h10 BCH Допуск 2 - 6,99 0,1 -0,05 7 - 9,99 0,2 -0,10 10 - 15,99 0,3 -0,10 16 - 20,00 0,4 -0,20 Допуски концевой фрезы D1 Допуск h10 + / - D Допуск h6 + / - <3 0 / 0,040 < 3 0 / 0,006 > от 3 до 6 0 / 0,048 > от 3 до 6 0 / 0,008 > от 6 до 10 0 / 0,058 > от 6 до 10 0 / 0,009 > от 10 до 18 0 / 0,070 > от 10 до 18 0 / 0,011 > от 18 до 30 0 / 0,084 > от 18 до 30 0 / 0,013 P M K S H 1 2 3 4 5 6 1 2 3 1 2 3 1 2 3 4 1 Без покрытия TiCN TiAlN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A130. длина режущей части D1 D Ap1 max длина L K30F БЕЗ ПОКРЫТИЯ - . K30F-TiCN О TiCN - CT K30F-DCF о TiAlN - LT K30F БЕЗ ПОКРЫТИЯ - WW K30F-TiCN -HJ TiCN - CW K30F-DCF TiAlN - LW 2,0 6 2,0 6 3.00 6.00 50 57 022801- 022804- 000020 000020 322801 322804 000020 000020 422801 422804 000020 000020 022802 022806 000020 000020 322802- 322806- 000020 000020 422802-000020 422806-000020 2.5 6 2.5 6 3.00 7.00 50 57 022801- 022804- 000025 000025 322801 322804 000025 000025 422801 422804 000025 000025 022802 022806 000025 000025 322802- 322806- 000025 000025 422802-000025 422806-000025 3.0 6 3.0 6 4.00 7.00 50 57 022801- 022804- 000030 000030 322801 322804 000030 000030 422801 422804 000030 000030 022802 022806 000030 000030 322802- 322806- 000030 000030 422802-000030 422806-000030 3.5 6 3.5 6 4.00 7.00 50 57 022801- 022804- 000035 000035 322801 322804 000035 000035 422801 422804 000035 000035 022802 022806 000035 000035 322802- 322806- 000035 000035 422802-000035 422806-000035 4.0 6 4.0 6 5.00 8.00 54 57 022801- 022804- 000040 000040 322801 322804 000040 000040 422801 422804 000040 000040 022802 022806 000040 000040 322802- 322806- 000040 000040 422802-000040 422806-000040 4.5 6 4.5 6 5.00 8.00 54 57 022804-000045 322801 322804 000045 000045 422801 422804 000045 000045 022802 022806 000045 000045 322802- 322806- 000045 000045 422802-000045 422806-000045 5.0 6 5.0 6 6,00 10,00 54 57 022801-000050 022804-000050 322801 322804 000050 000050 422801 422804 000050 000050 022802 022806 000050 000050 322802- 322806- 000050 000050 422802-000050 422806-000050 6,0 6 6,0 6 7.00 10.00 54 57 022801-000060 022804-000060 322801 322804 000060 000060 422801 422804 000060 000060 022802 022806 000060 000060 322802- 322806- 000060 000060 422802-000060 422806-000060 WIDIA RUBIG A117 Высокопроизводительные цельные твердосплавные концевые фрезы
