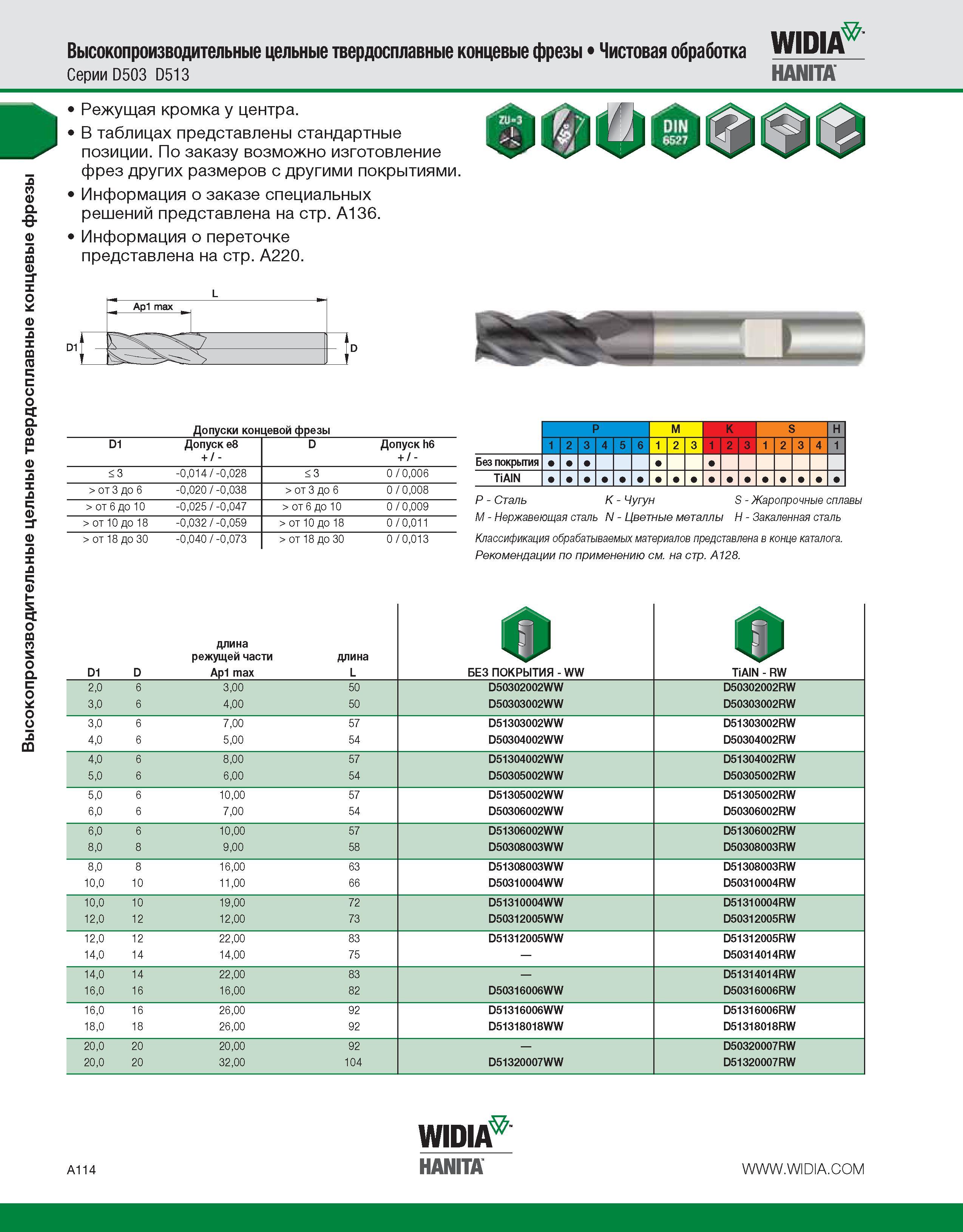

Высокопроизводительные цельные твердосплавные концевые фрезы Чистовая обработка Wl DIА Серии D503 D513 Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. D1T Ар1 max t j 1 I > от 3 до 6 > от 6 до 10 Допуски концевой фрезы P M K S H D1 Допуск e8 D Допуск h6 1 2 3 4 5 6 1 2 3 1 2 3 1 2 3 4 1 + / - + / - Без покрытия < 3 -0,014 / -0,028 < 3 0 °,°06 TiAlN -0,020 / -0,038 -0,025 / -0,047 > от 10 до 18 -0,032 / -0,059 > от 18 до 30 -0,040 / -0,073 > от 3 до 6 > от 6 до 10 > от 10 до 18 > от 18 до 30 0 / 0,008 0 / 0,009 0 / 0,011 0 / 0,013 P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A128. D1 D длина режущей части Ap1 max длина L 0 БЕЗ ПОКРЫТИЯ - WW 0 TiAlN - RW 2,0 6 3,00 50 D50302002WW D50302002RW 3,0 6 4,00 50 D50303002WW D50303002RW 3,0 6 7,00 57 D51303002WW D51303002RW 4,0 6 5,00 54 D50304002WW D50304002RW 4,0 6 8,00 57 D51304002WW D51304002RW 5,0 6 6,00 54 D50305002WW D50305002RW 5,0 6 10,00 57 D51305002WW D51305002RW 6,0 6 7,00 54 D50306002WW D50306002RW 6,0 6 10,00 57 D51306002WW D51306002RW 8,0 8 9,00 58 D50308003WW D50308003RW 8,0 8 16,00 63 D51308003WW D51308003RW 10,0 10 11,00 66 D50310004WW D50310004RW 10,0 10 19,00 72 D51310004WW D51310004RW 12,0 12 12,00 73 D50312005WW D50312005RW 12,0 12 22,00 83 D51312005WW D51312005RW 14,0 14 14,00 75 D50314014RW 14,0 14 22,00 83 D51314014RW 16,0 16 16,00 82 D50316006WW D50316006RW 16,0 16 26,00 92 D51316006WW D51316006RW 18,0 18 26,00 92 D51318018WW D51318018RW 20,0 20 20,00 92 D50320007RW 20,0 20 32,00 104 D51320007WW D51320007RW WIDIA7 A114 HANITA
