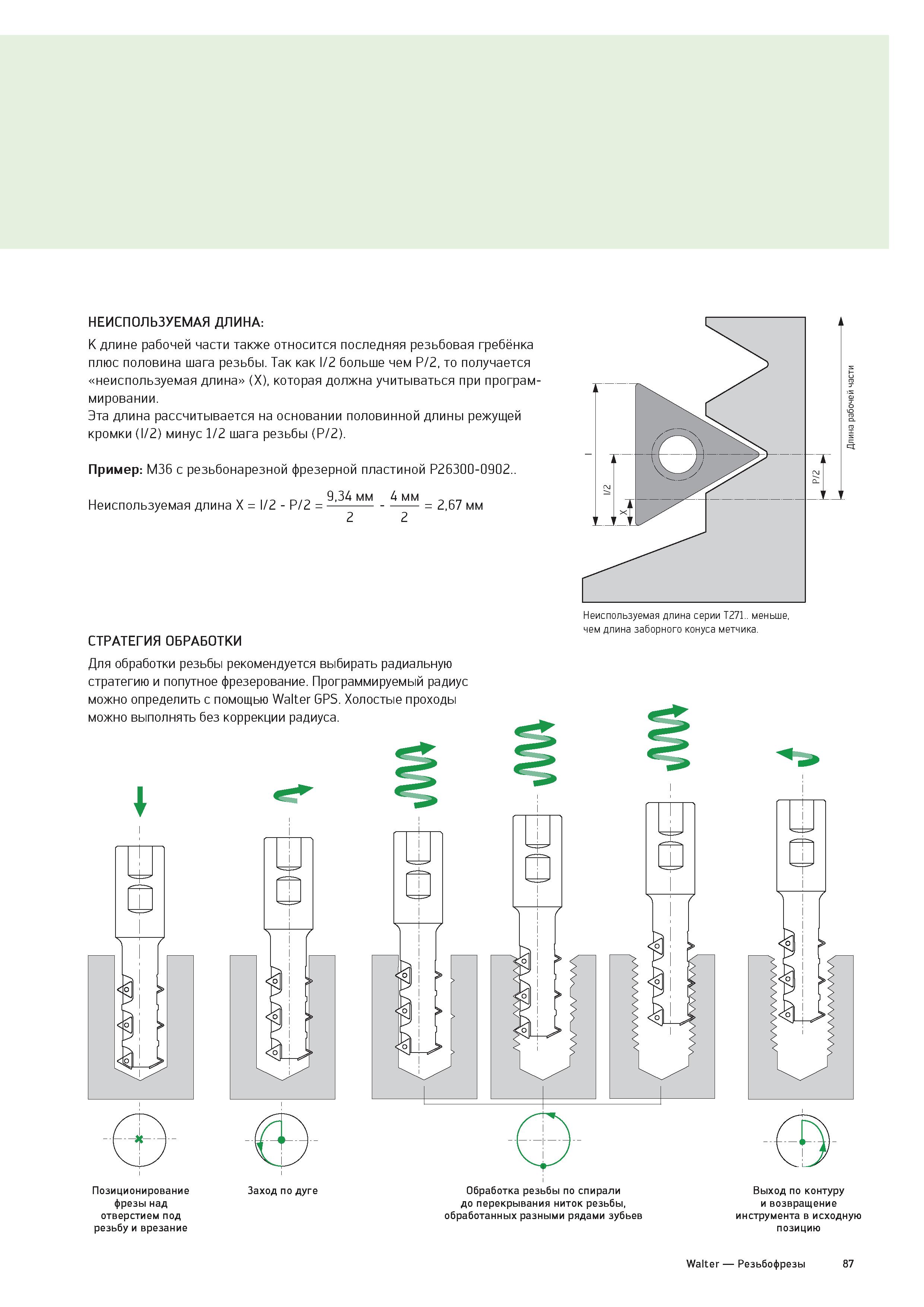

НЕИСПОЛЬЗУЕМАЯ ДЛИНА: К длине рабочей части также относится последняя резьбовая гребёнка плюс половина шага резьбы. Так как l/2 больше чем P/2, то получается неиспользуемая длина (X), которая должна учитываться при программировании. Эта длина рассчитывается на основании половинной длины режущей кромки (l/2) минус 1/2 шага резьбы (P/2). Пример: M36 с резьбонарезной фрезерной пластиной P26300-0902.. Неиспользуемая длина X = l/2 - P/2 = 9,34 мм 4 мм 2 2 = 2,67 мм СТРАТЕГИЯ ОБРАБОТКИ Для обработки резьбы рекомендуется выбирать радиальную стратегию и попутное фрезерование. Программируемый радиус можно определить с помощью Walter GPS. Холостые проходы можно выполнять без коррекции радиуса. Неиспользуемая длина серии T271.. меньше, чем длина заборного конуса метчика. Позиционирование фрезы над отверстием под резьбу и врезание Заход по дуге Обработка резьбы по спирали до перекрывания ниток резьбы, обработанных разными рядами зубьев Выход по контуру и возвращение инструмента в исходную позицию Walter Резьбофрезы 87 Длина рабочей части
