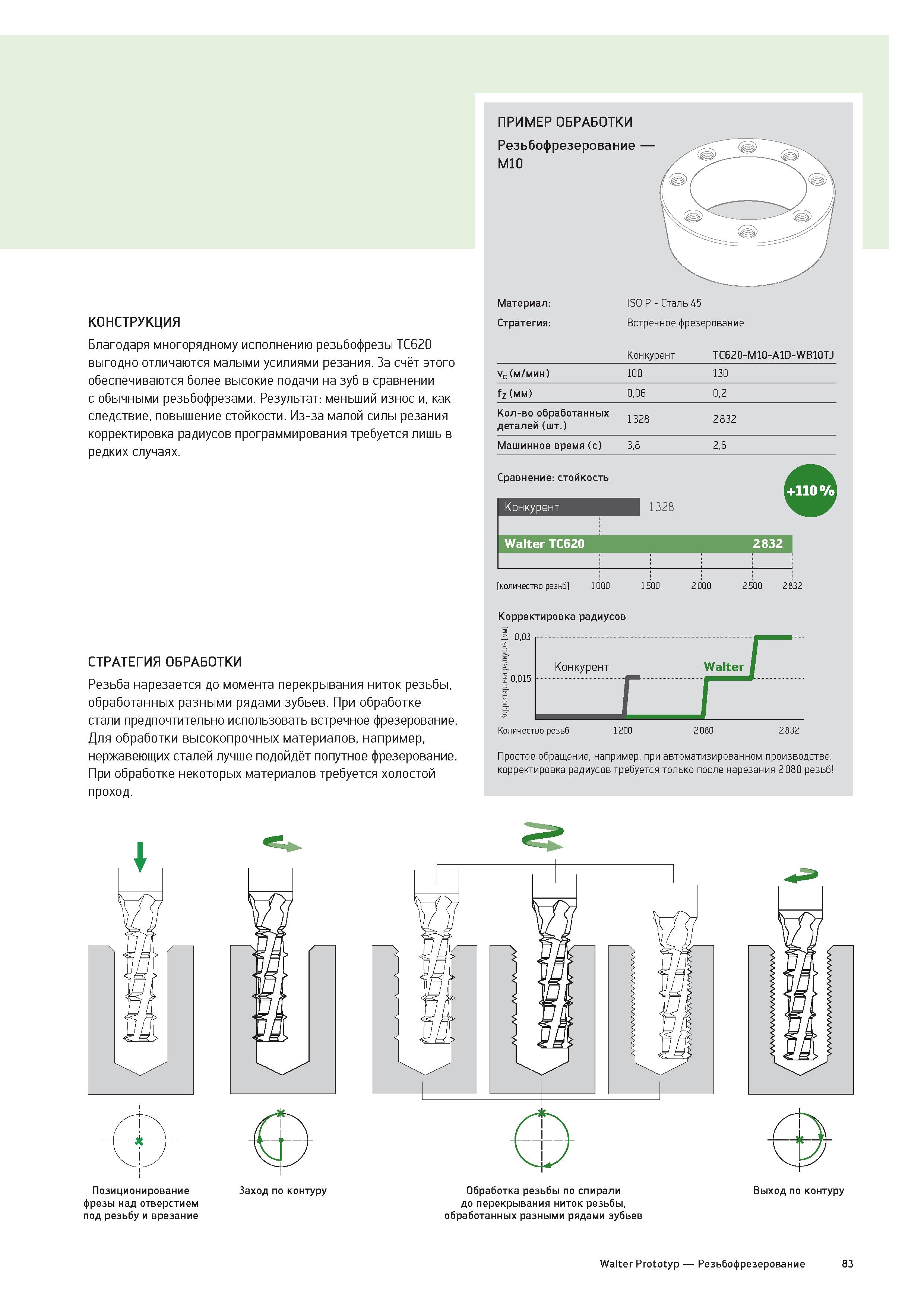

КОНСТРУКЦИЯ Благодаря многорядному исполнению резьбофрезы TC620 выгодно отличаются малыми усилиями резания. За счёт этого обеспечиваются более высокие подачи на зуб в сравнении с обычными резьбофрезами. Результат: меньший износ и, как следствие, повышение стойкости. Из-за малой силы резания корректировка радиусов программирования требуется лишь в редких случаях. СТРАТЕГИЯ ОБРАБОТКИ Резьба нарезается до момента перекрывания ниток резьбы, обработанных разными рядами зубьев. При обработке стали предпочтительно использовать встречное фрезерование. Для обработки высокопрочных материалов, например, нержавеющих сталей лучше подойдёт попутное фрезерование. При обработке некоторых материалов требуется холостой проход. ПРИМЕР ОБРАБОТКИ Стратегия: Встречное фрезерование Конкурент TC620-M10-A1D-WB10TJ vc (м/мин) 100 130 fz (мм) 0,06 0,2 Кол-во обработанных деталей (шт.) 1 328 2 832 Машинное время (с) 3,8 2,6 Сравнение:стойкость Конкурент 1328 ’ Walter TC620 2 832 количество резьб 1 000 Корректировка радиусов 2 500 2 832 Простое обращение, например, при автоматизированном производстве: корректировка радиусов требуется только после нарезания 2 080 резьб Позиционирование фрезы над отверстием под резьбу и врезание Заход по контуру Обработка резьбы по спирали до перекрывания ниток резьбы, обработанных разными рядами зубьев Выход по контуру Walter Prototyp Резьбофрезерование 83
