Каталог WALTER 2020 Инструмент и оснастка Инновации Стр. 71 0073 Lab2u

Обновлено 2020-08-27 06:24:44

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding WALTER \| Каталог WALTER 2020 Инструмент и оснастка Инновации (Всего 155 стр.)

73 Каталог WALTER 2020 Станочный инструмент и технологическая оснастка Инновации Стр.71

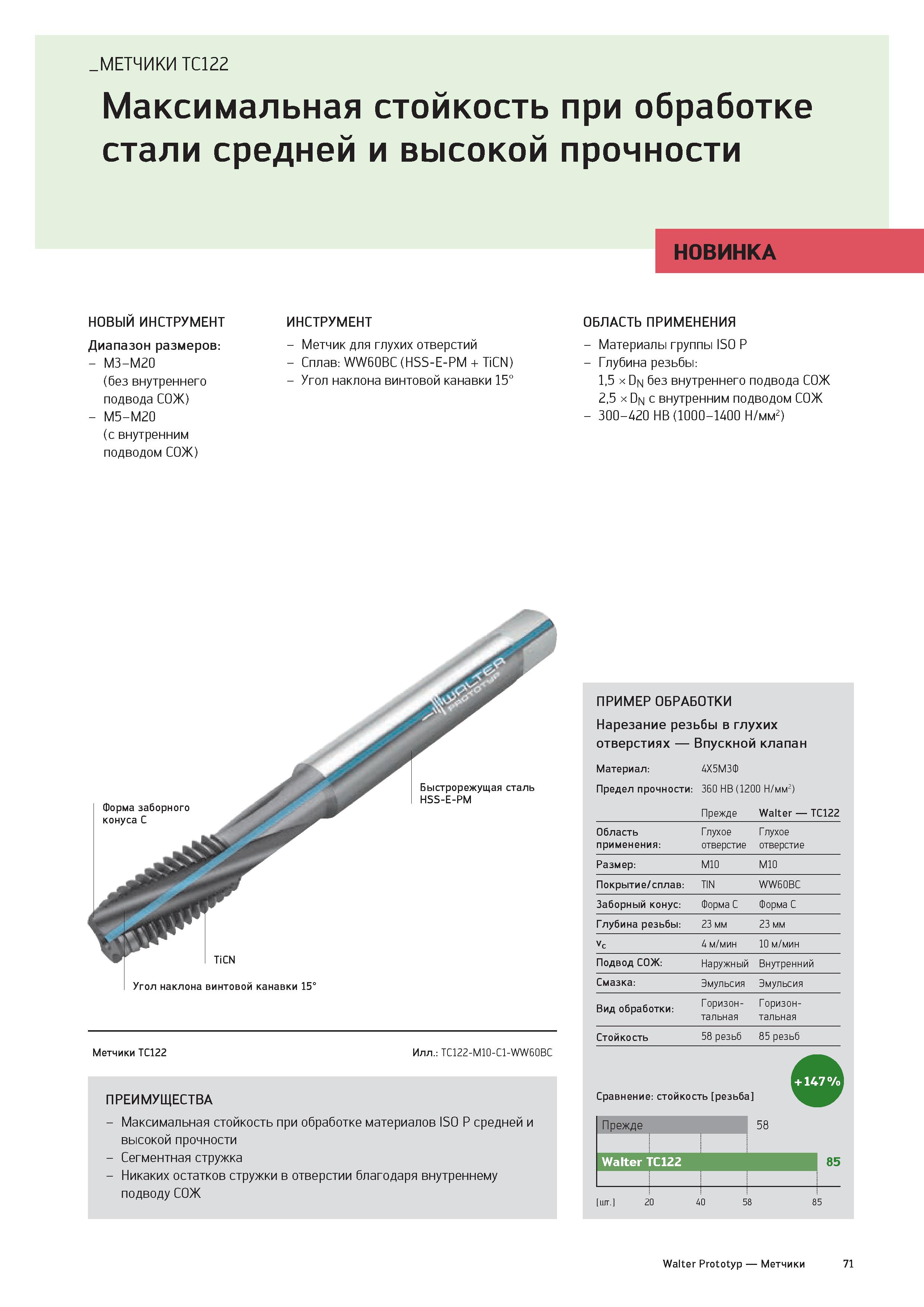

Каталог WALTER 2020 Инструмент и оснастка Инновации Стр. 71 0073 Lab2u МЕТЧИКИ TC122 Максимальная стойкость при обработке стали средней и высокой прочности НОВИНКА НОВЫЙ ИНСТРУМЕНТ Диапазон размеров: - M3-M20 (без внутреннего подвода СОЖ) - M5-M20 (с внутренним подводом СОЖ) ИНСТРУМЕНТ - Метчик для глухих отверстий - Сплав: WW60BC (HSS-E-PM + TiCN) - Угол наклона винтовой канавки 15° ОБЛАСТЬ ПРИМЕНЕНИЯ - Материалы группы ISO P - Глубина резьбы: 1.5 х Dn без внутреннего подвода СОЖ 2.5 х DN с внутренним подводом СОЖ - 300-420 HB (1000-1400 Н/мм2) Метчики TC122 Илл.: TC122-M10-C1-WW60BC ПРЕИМУЩЕСТВА - Максимальная стойкость при обработке материалов ISO P средней и высокой прочности - Сегментная стружка - Никаких остатков стружки в отверстии благодаря внутреннему подводу СОЖ ПРИМЕР ОБРАБОТКИ Нарезание резьбы в глухих отверстиях й о н к с у п В клапан Материал: 4Х5М3Ф Предел прочности : 360 HB (1200 Н/мм2) Прежде Walter TC122 Область применения: Глухое отверстие Глухое отверстие Размер: M10 M10 Покрытие/сплав: TIN WW60BC Заборный конус: Форма C Форма C Глубина резьбы: 23 мм 23 мм Vc 4 м/мин 10 м/мин Подвод СОЖ: Наружный Внутренний Смазка: Эмульсия Эмульсия Вид обработки: Горизон- тальная Горизон- тальная Стойкость 58 резьб 85 резьб Сравнение: стойкость резьба Прежде 58 Walter TC122 85 шт. 20 40 58 85 Walter Prototyp Метчики 71
См.также / See also :

Нарезание резьбы метчиком / Tapping
Устройство метчика / Thread taps for metal			Диаметр под резьбу / Tap drill sizes
Метчики раскатники / Cold forming roll taps			Резьбонарезные патроны для метчиков / Tapping chucks
Дюймовые размеры в мм / Inches to mm Conversion table			Типы резьб / Thread types and applications

Каталог WALTER 2020 Инструмент и оснастка Инновации (Всего 155 стр.)

70	71 Машинный метчик Walter из быстрорежущей стали HSS-E-PM для нарезания резьбы в глухих отверстиях Особенности Угол наклона винтовой канавки 45°	72	74	75	76
