WALTER | Каталог WALTER 2020 Инструмент и оснастка Инновации (Всего 155 стр.) |
|||||
72 Каталог WALTER 2020 Станочный инструмент и технологическая оснастка Инновации Стр.70 |
|||||

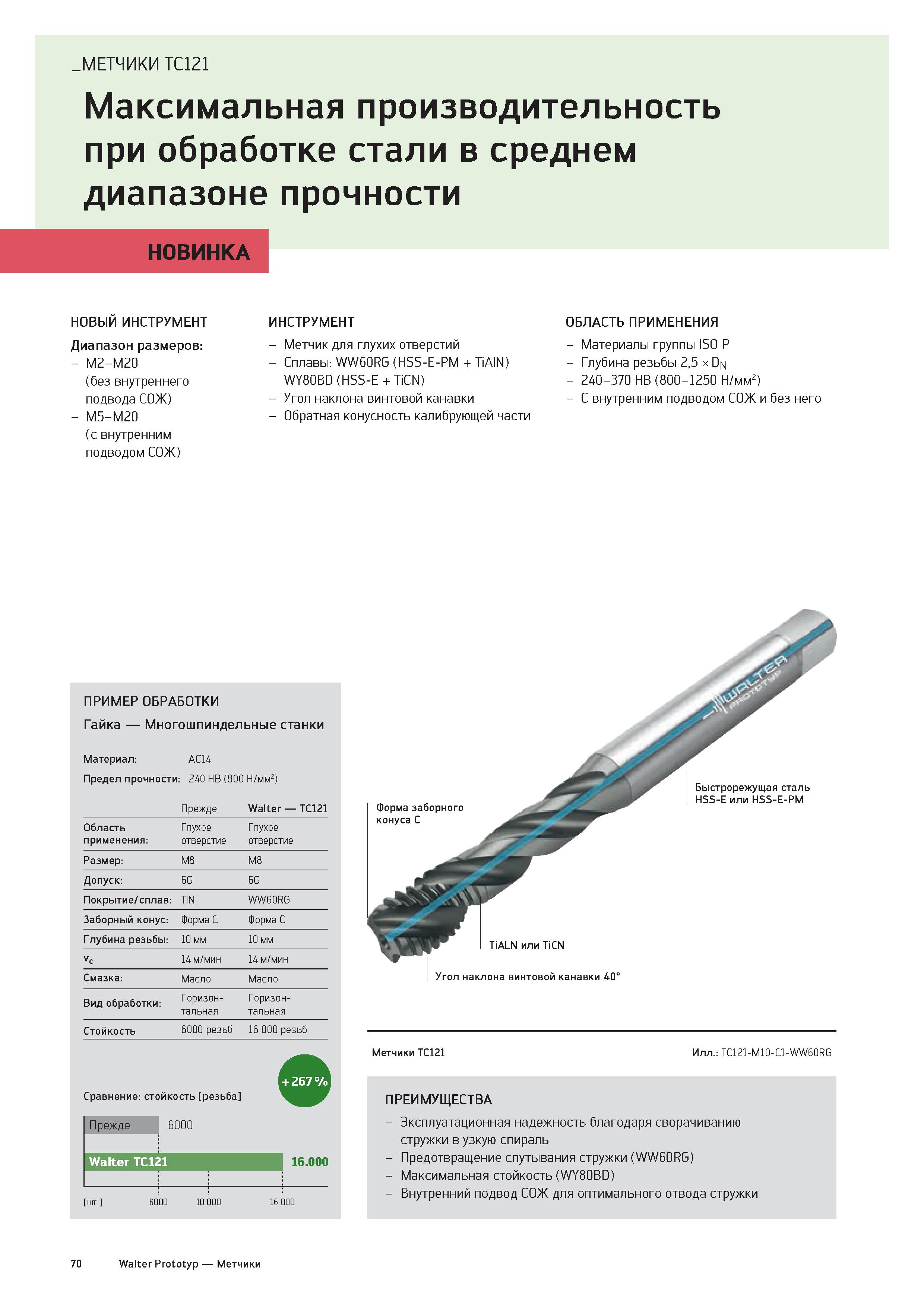

Каталог WALTER 2020 Инструмент и оснастка Инновации Стр. 70 0072 Lab2u МЕТЧИКИ TC121 Максимальная производительность при обработке стали в среднем диапазоне прочности НОВИНКА НОВЫЙ ИНСТРУМЕНТ Диапазон размеров: - M2-M20 (без внутреннего подвода СОЖ) - M5-M20 (с внутренним подводом СОЖ) ИНСТРУМЕНТ - Метчик для глухих отверстий - Сплавы: WW60RG (HSS-E-PM + TiAlN) WY80BD (HSS-E + TiCN) - Угол наклона винтовой канавки - Обратная конусность калибрующей части ОБЛАСТЬ ПРИМЕНЕНИЯ - Материалы группы ISO P - Глубина резьбы 2,5 х DN - 240-370 HB (800-1250 Н/мм2) - С внутренним подводом СОЖ и без него ПРИМЕР ОБРАБОТКИ Гайка Многошпиндельные станки Материал: Предел прочности АС14 : 240 HB (800 Н/мм2) Прежде Walter TC121 Область применения: Глухое отверстие Глухое отверстие Размер: M8 M8 Допуск: 6G 6G Покрытие/сплав: TIN WW60RG Заборный конус: Форма C Форма C Глубина резьбы: 10 мм 10 мм Vc 14 м/мин 14 м/мин Смазка: Масло Масло Вид обработки: Горизон- тальная Горизон- тальная Стойкость 6000 резьб 16 000 резьб Сравнение: стойкость резьба Прежде 6000 16.000 шт. 6000 10 000 16 000 Walter TC121 Метчики TC121 Илл.: TC121-M10-C1-WW60RG ПРЕИМУЩЕСТВА - Эксплуатационная надежность благодаря сворачиванию стружки в узкую спираль - Предотвращение спутывания стружки (WW60RG) - Максимальная стойкость (WY80BD) - Внутренний подвод СОЖ для оптимального отвода стружки 70 Walter Prototyp Метчики |
|||||
