41 Каталог WALTER 2020 Станочный инструмент и технологическая оснастка Инновации Стр.39

Каталог WALTER 2020 Инструмент и оснастка Инновации Стр. 39 0041 Lab2u

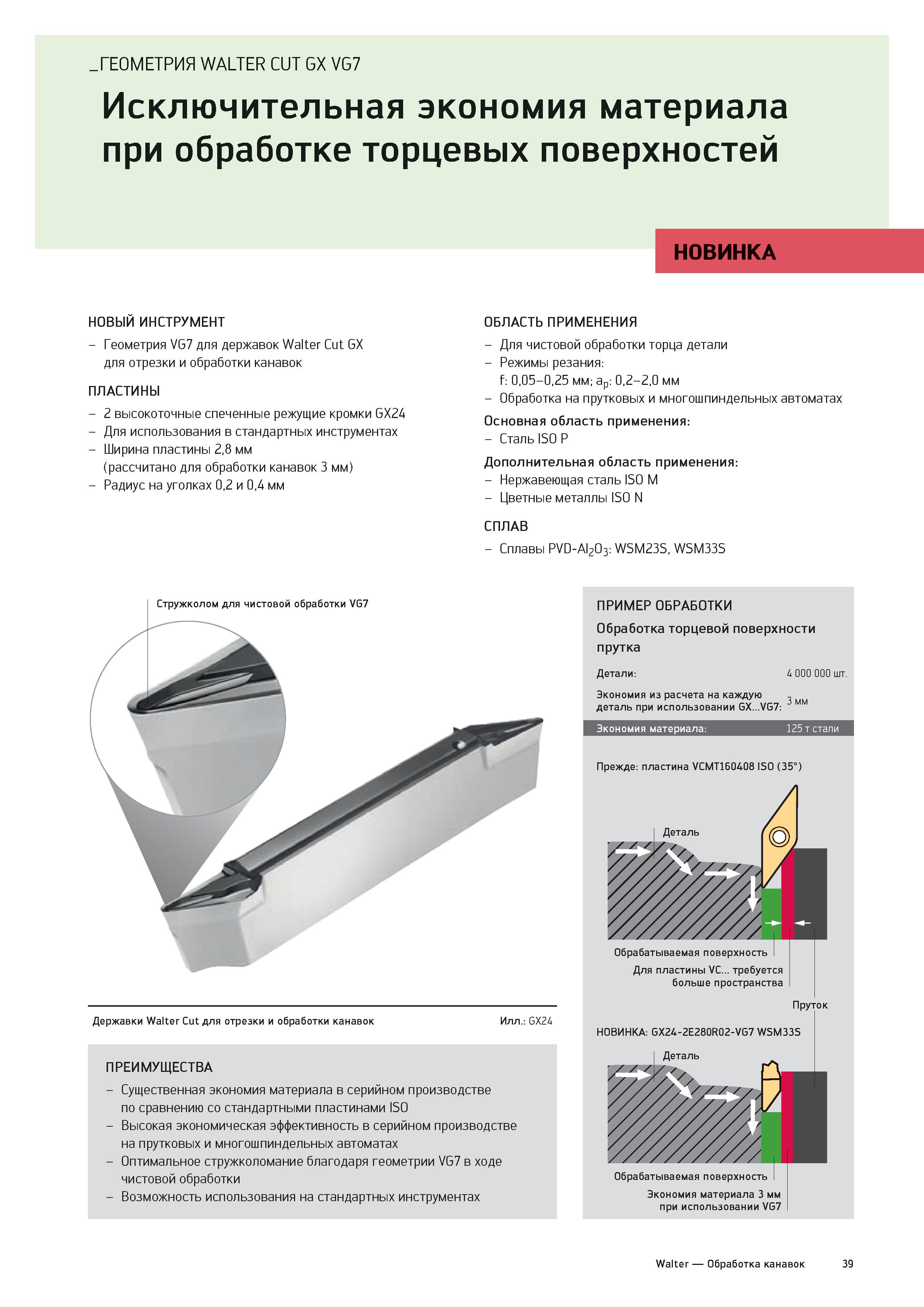

.ГЕОМЕТРИЯ WALTER CUT GX VG7 Исключительная экономия материала при обработке торцевых поверхностей НОВИНКА НОВЫЙ ИНСТРУМЕНТ - Геометрия VG7 для державок Walter Cut GX для отрезки и обработки канавок ПЛАСТИНЫ - 2 высокоточные спеченные режущие кромки GX24 - Для использования в стандартных инструментах - Ширина пластины 2,8 мм (рассчитано для обработки канавок 3 мм) - Радиус на уголках 0,2 и 0,4 мм ОБЛАСТЬ ПРИМЕНЕНИЯ - Для чистовой обработки торца детали - Режимы резания: f: 0,05-0,25 мм; ap: 0,2-2,0 мм - Обработка на прутковых и многошпиндельных автоматах Основная область применения: - Сталь ISO P Дополнительная область применения: - Нержавеющая сталь ISO M - Цветные металлы ISO N СПЛАВ - Сплавы PVD-Al2O3: WSM23S, WSM33S Державки Walter Cut для отрезки и обработки канавок Илл.: GX24 ПРЕИМУЩЕСТВА - Существенная экономия материала в серийном производстве по сравнению со стандартными пластинами ISO - Высокая экономическая эффективность в серийном производстве на прутковых и многошпиндельных автоматах - Оптимальное стружколомание благодаря геометрии VG7 в ходе чистовой обработки - Возможность использования на стандартных инструментах ПРИМЕР ОБРАБОТКИ Обработка торцевой поверхности прутка Детали: 4 000 000 шт. Экономия из расчета на каждую 3 деталь при использовании GX...VG7: Экономия материала: 125 т стали Walter Обработка канавок 39
