40 Каталог WALTER 2020 Станочный инструмент и технологическая оснастка Инновации Стр.38

Каталог WALTER 2020 Инструмент и оснастка Инновации Стр. 38 0040 Lab2u

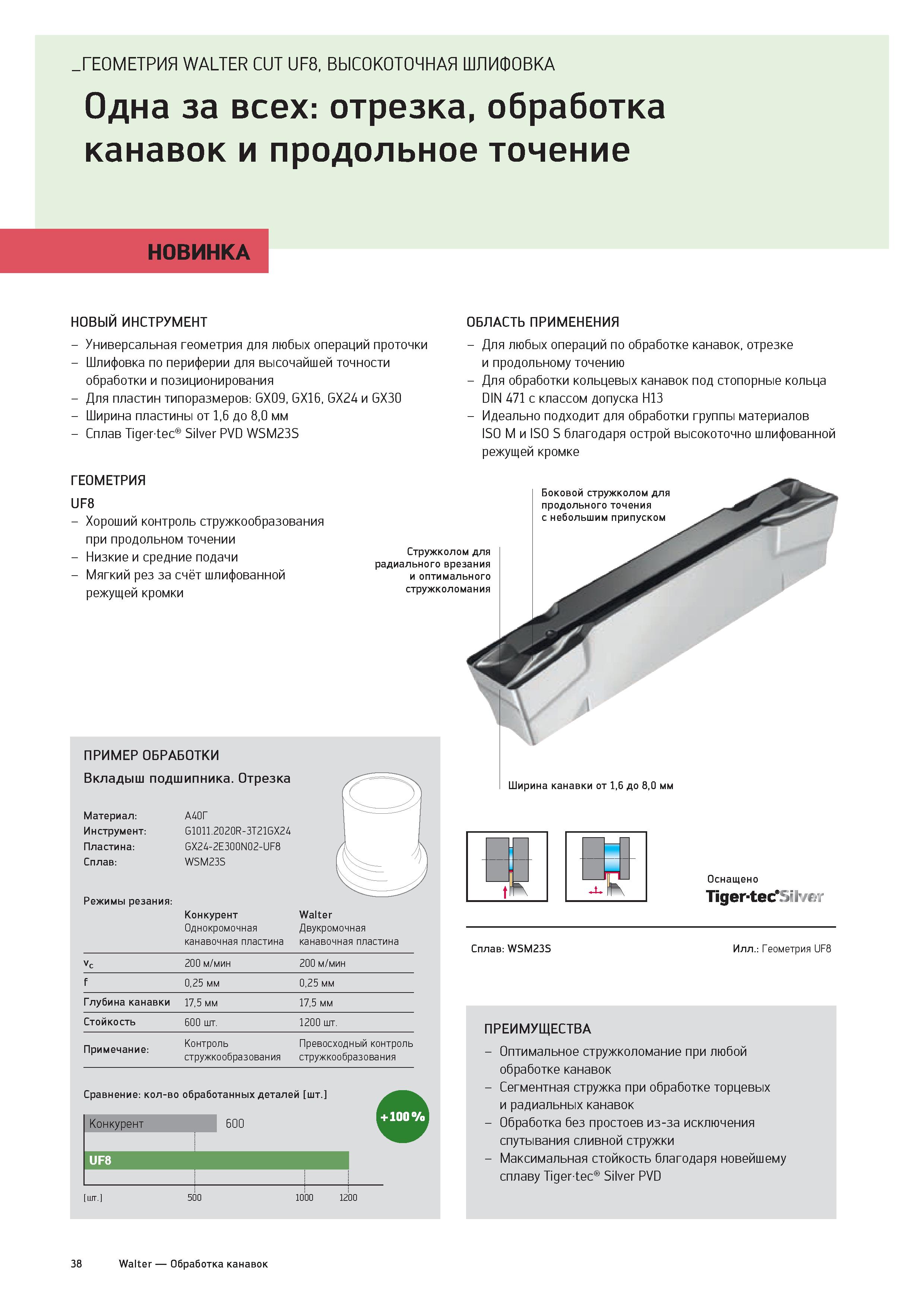

ГЕОМЕТРИЯ WALTER CUT UF8, ВЫСОКОТОЧНАЯ ШЛИФОВКА Одна за всех: отрезка, обработка канавок и продольное точение НОВИНКА НОВЫЙ ИНСТРУМЕНТ - Универсальная геометрия для любых операций проточки - Шлифовка по периферии для высочайшей точности обработки и позиционирования - Для пластин типоразмеров: GX09, GX16, GX24 и GX30 - Ширина пластины от 1,6 до 8,0 мм - Сплав Tigertec Silver PVD WSM23S ГЕОМЕТРИЯ UF8 - Хороший контроль стружкообразования при продольном точении - Низкие и средние подачи - Мягкий рез за счёт шлифованной режущей кромки ОБЛАСТЬ ПРИМЕНЕНИЯ - Для любых операций по обработке канавок, отрезке и продольному точению - Для обработки кольцевых канавок под стопорные кольца DIN 471 с классом допуска H13 - Идеально подходит для обработки группы материалов ISO M и ISO S благодаря острой высокоточно шлифованной режущей кромке Боковой стружколом для продольного точения с небольшим припуском Стружколом для радиального врезания и оптимального стружколомания ПРИМЕР ОБРАБОТКИ Вкладыш подшипника. Отрезка Материал: Инструмент: Пластина: Сплав: Режимы резания: А40Г G1011.2020R-3T21GX24 GX24-2E300N02-UF8 WSM23S Конкурент Однокромочная канавочная пластина Двукромочная канавочная пластина Vc 200 м/мин 200 м/мин f 0,25 мм 0,25 мм Глубина канавки 17,5 мм 17,5 мм Стойкость 600 шт. 1200 шт. Примечание: Контроль стружкообразования Превосходный контроль стружкообразования Сравнение: кол-во обработанных деталей шт. Конкурент 600 Ширина канавки от 1,6 до 8,0 мм Оснащено Tiger-tec :7lvf.v Сплав: WSM23S Илл.: Геометрия UF8 ПРЕИМУЩЕСТВА - Оптимальное стружколомание при любой обработке канавок - Сегментная стружка при обработке торцевых и радиальных канавок - Обработка без простоев из-за исключения спутывания сливной стружки - Максимальная стойкость благодаря новейшему сплаву Tigertec Silver PVD 0 UF8 38 Walter Обработка канавок
