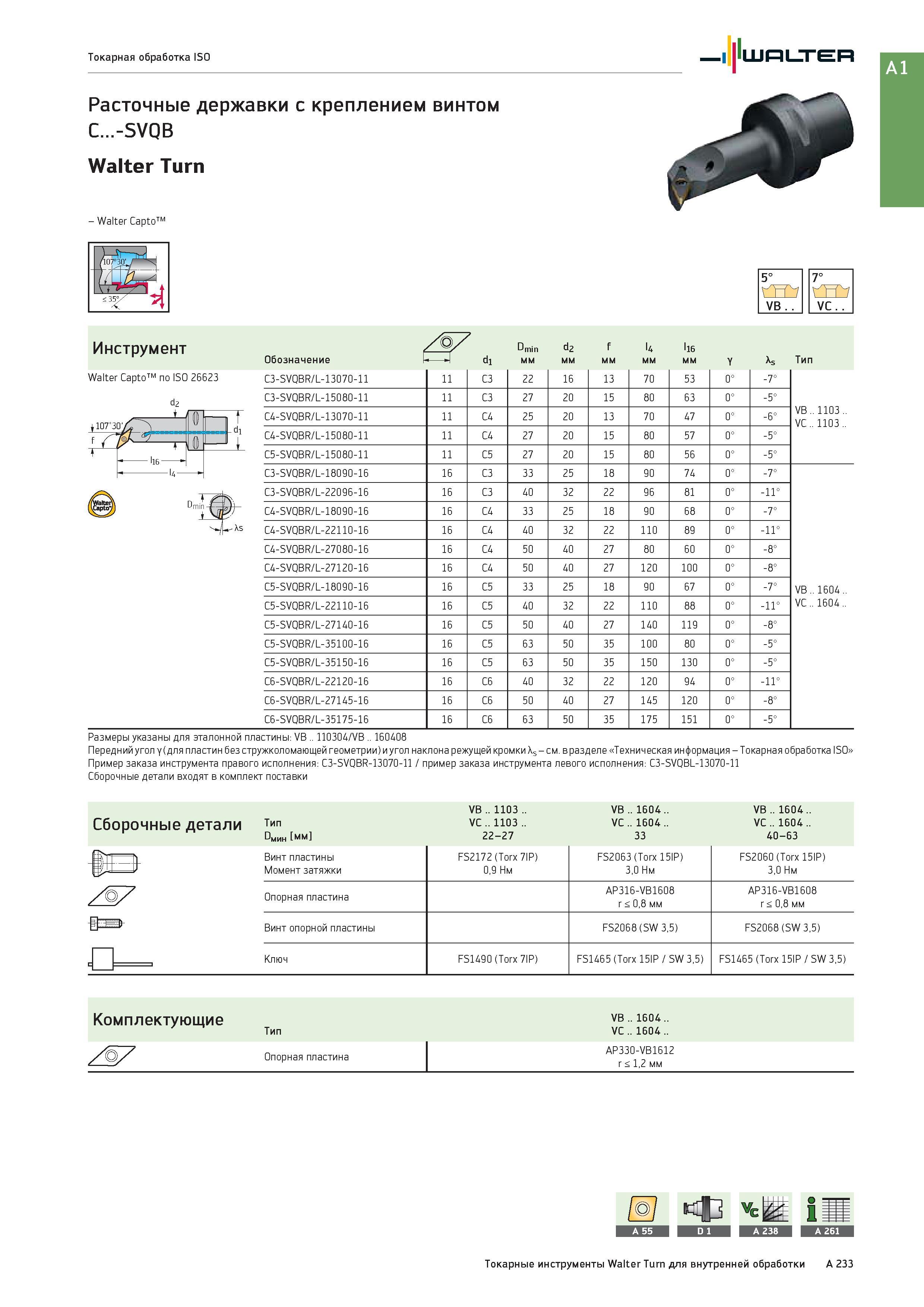

Расточные державки Walter с креплением винтом _ C...-SVQB Walter Turn Инструмент Walter Capto по ISO 26623 5° 7° VB . . VC . . Dmin d2 f l4 li6 Обозначение 1 di мм Y As Тип C3-SVQBR/L-13070-11 11 C3 22 16 13 70 53 0° -7° C3-SVQBR/L-15080-11 11 C3 27 20 15 80 63 0° -5° C4-SVQBR/L-13070-11 11 C4 25 20 13 70 47 0° -6° VB .. 1103 .. VC 1103 C4-SVQBR/L-15080-11 11 C4 27 20 15 80 57 0° -5° C5-SVQBR/L-15080-11 11 C5 27 20 15 80 56 0° -5° C3-SVQBR/L-18090-16 16 C3 33 25 18 90 74 0° -7° C3-SVQBR/L-22096-16 16 C3 40 32 22 96 81 0° -11° C4-SVQBR/L-18090-16 16 C4 33 25 18 90 68 0° -7° C4-SVQBR/L-22110-16 16 C4 40 32 22 110 89 0° -11° C4-SVQBR/L-27080-16 16 C4 50 40 27 80 60 0° -8° C4-SVQBR/L-27120-16 16 C4 50 40 27 120 100 0° -8° C5-SVQBR/L-18090-16 16 C5 33 25 18 90 67 0° -7° VB .. 1604 .. C5-SVQBR/L-22110-16 16 C5 40 32 22 110 88 0° -11° VC .. 1604 .. C5-SVQBR/L-27140-16 16 C5 50 40 27 140 119 0° -8° C5-SVQBR/L-35100-16 16 C5 63 50 35 100 80 0° -5° C5-SVQBR/L-35150-16 16 C5 63 50 35 150 130 0° -5° C6-SVQBR/L-22120-16 16 C6 40 32 22 120 94 0° -11° C6-SVQBR/L-27145-16 16 C6 50 40 27 145 120 0° -8° C6-SVQBR/L-35175-16 16 C6 63 50 35 175 151 0° -5° Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки Xs - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C3-SVQBR-13070-11 / пример заказа инструмента левого исполнения: C3-SVQBL-13070-11 Сборочные детали входят в комплект поставки VB .. 1103 .. VB .. 1604 .. VB .. 1604 .. Сборочные детали Тип мин мм VC .. 1103 .. 22-27 VC .. 1604 .. 33 VC .. 1604 .. 40-63 Винт пластины Момент затяжки FS2172 (Torx 7IP) 0,9 Нм FS2063 (Torx 15IP) 3,0 Нм FS2060 (Torx 15IP) 3,0 Нм Опорная пластина AP316-VB1608 r < 0,8 мм AP316-VB1608 r < 0,8 мм Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип VB .. 1604 .. VC .. 1604 .. Z 7 Опорная пластина AP330-VB1612 r < 1,2 мм Токарные инструменты Walter Turn для внутренней обработки A 233
