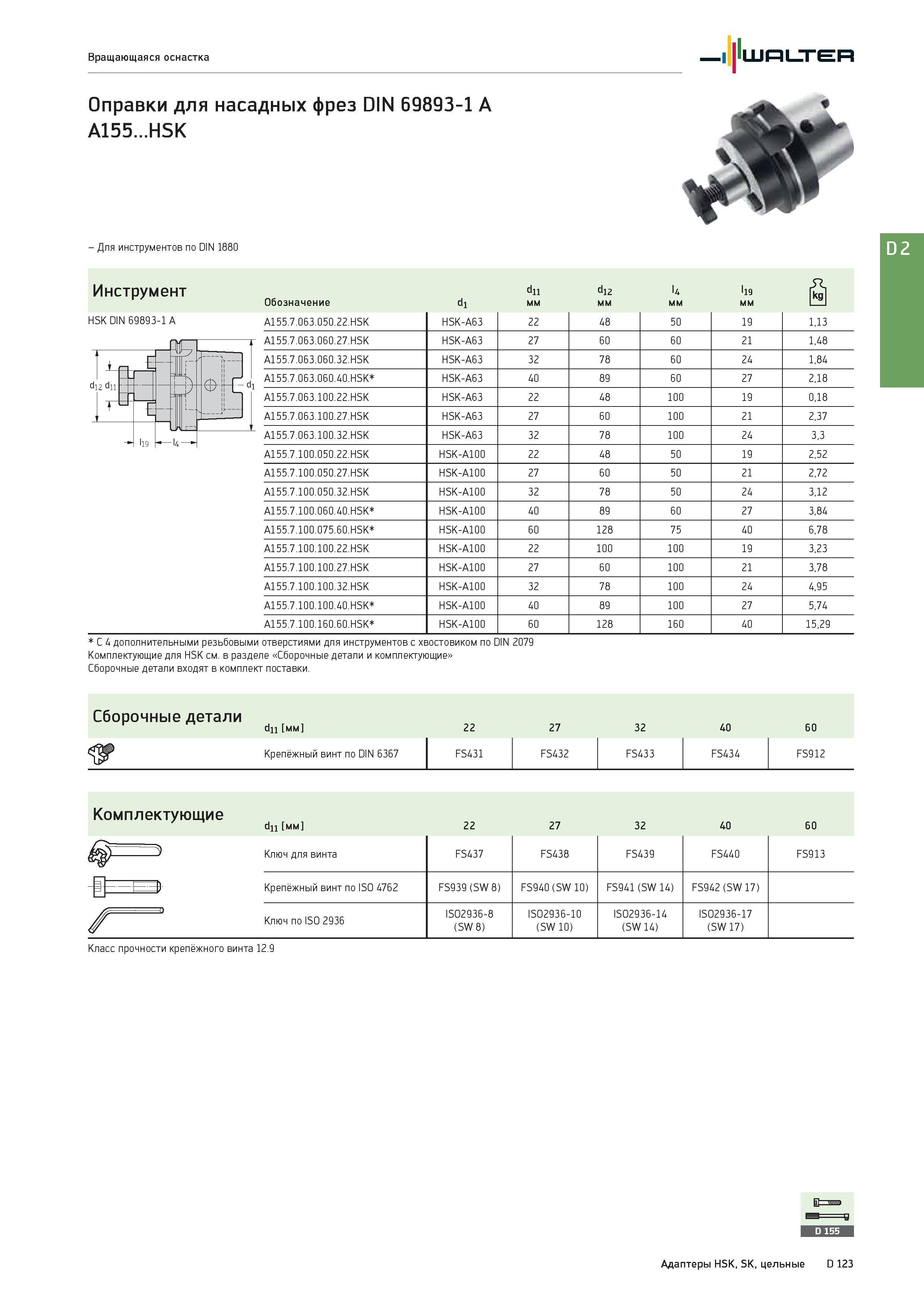

Вращающаяся оснастка Walter Оправки для насадных фрез DIN 69893-1 A A155...HSK - Для инструментов по DIN 1880 Инструмент HSK DIN 69893-1 A dll d12 l4 l19 Обозначение dl мм i gi A155.7.063.050.22.HSK HSK-A63 22 48 50 19 1,13 A155.7.063.060.27.HSK HSK-A63 27 60 60 21 1,48 A155.7.063.060.32.HSK HSK-A63 32 78 60 24 1,84 A155.7.063.060.40.HSK HSK-A63 40 89 60 27 2,18 A155.7.063.100.22.HSK HSK-A63 22 48 100 19 0,18 A155.7.063.100.27.HSK HSK-A63 27 60 100 21 2,37 A155.7.063.100.32.HSK HSK-A63 32 78 100 24 3,3 A155.7.100.050.22.HSK HSK-A100 22 48 50 19 2,52 A155.7.100.050.27.HSK HSK-A100 27 60 50 21 2,72 A155.7.100.050.32.HSK HSK-A100 32 78 50 24 3,12 A155.7.100.060.40.HSK HSK-A100 40 89 60 27 3,84 A155.7.100.075.60.HSK HSK-A100 60 128 75 40 6,78 A155.7.100.100.22.HSK HSK-A100 22 100 100 19 3,23 A155.7.100.100.27.HSK HSK-A100 27 60 100 21 3,78 A155.7.100.100.32.HSK HSK-A100 32 78 100 24 4,95 A155.7.100.100.40.HSK HSK-A100 40 89 100 27 5,74 A155.7.100.160.60.HSK HSK-A100 60 128 160 40 15,29 С 4 дополнительными резьбовыми отверстиями для инструментов с хвостовиком по DIN 2079 Комплектующие для HSK см. в разделе Сборочные детали и комплектующие Сборочные детали входят в комплект поставки. Сборочные детали dn мм 22 27 32 40 60 Крепёжный винт по DIN 6367 FS431 FS432 FS433 FS434 FS912 Комплектующие d11 мм 22 27 32 40 60 Ключ для винта FS437 FS438 FS439 FS440 FS913 1 D Крепёжный винт по ISO 4762 FS939 (SW 8) FS940 (SW 10) FS941 (SW 14) FS942 (SW 17) Ключ по ISO 2936 ISO2936-8 (SW 8) ISO2936-10 (SW 10) ISO2936-14 (SW 14) ISO2936-17 (SW 17) Класс прочности крепёжного винта 12.9 Адаптеры HSK, SK, цельные D 123
